ДТС014…ХХ4

ДТС014…414 Датчики температуры – термопреобразователь сопротивления

ДТСхх4 Термосопротивления с кабельным выводом

Датчики ДТС предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика.

Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)

ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)

ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх4 при соблюдении условий эксплуатации (вероятность безотказной работы):

Датчик ДТС с платиновым ЧЭ

в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;

в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.

Датчик ДТС с медным ЧЭ

в диапазоне температур от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ДТС имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Технические характеристики термосопротивления ДТС

Характеристики ДТСхх4
Номинальная статическая характеристика (НСХ) 50М, 100М 50П, 100П Pt100, Pt500, Pt1000
Диапазон измеряемых температур:
— класс допуска А –50…+100 °C –100…+250 °C –60…+250 °C
— класс допуска В и С –50…+150 °C –196…+250 °C
Температура окружающего воздуха –60…+85 °C
Условное давление 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции не более 10…30 с
Сопротивление изоляции не менее 100 МОм
Количество чувствительных элементов 1 или 2
Схема внутренних соединений проводников 2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная
Исполнение сенсора относительно корпуса изолированный
Длина кабельного вывода 0,2 м – стандарт до 20 м – по заказу
Тип резьбового штуцера метрическая резьба, трубная резьба
Материал защитной арматуры сталь 12Х18Н10Т, латунь
Степень защиты IP54 (IP67 – для моделей 314, 414, 294)
Средний срок службы не менее 10 лет

Конструктивные исполнения датчиков ДТС

Модель Параметры Материал Длина монтажной части L*, мм
ДТС014 (ДТС-014) D=5 мм латунь 25
ДТС024 (ДТС-024) D=8 мм сталь12Х18Н10Т 30
ДТС214 (ДТС-214) D=5 мм сталь12Х18Н10Т 30, 40, 50, 60, 80, 100, 120, 160
ДТС314 (ДТС-314) D=5 мм сталь 12Х18Н10Т 40, 50, 60, 80, 100, 120, 160
ДТС414 (ДТС-414) D=5 мм сталь 12Х18Н10Т 40, 50, 60, 80, 100, 120, 160
ДТС034 (ДТС-034) D=5 мм,

M=8х1 мм

латунь 25
ДТС044 (ДТС-044) D=8 мм, M=12х1,5 мм сталь12Х18Н10Т 30
ДТС054 (ДТС-054) D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм сталь12Х18Н10Т 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000





ДТС064 (ДТС-064) D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм
ДТС074 (ДТС-074) D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм
ДТС194 (ДТС-194) D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм
ДТС084 (ДТС-084) D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм
ДТС094 (ДТС-094) D=6 мм, D1=13 мм
ДТС104 (ДТС-104) D=8 мм, D1=18 мм
ДТС114 (ДТС-114) D=10 мм, D1=18 мм
ДТС124 (ДТС-124 ) D=6 мм, M=16х1,5 мм**, S=17 мм 60, 80, 120, 160, 200, 250, 320, 400, 500
ДТС134 (ДТС-134) D=8 мм, M=20х1,5 мм**, S=22 мм
ДТС144 (ДТС-144) D=10 мм, M=20х1,5 мм**, S=22 мм
ДТС154 (ДТС-154) D=10 мм, M=20х1,5 мм**, S=22 мм
ДТС164*** (ДТС-164) D=4 мм, D1=10 мм 60, 80, 100, 120, 160, 200, 250, 320
ДТС174 (ДТС-174) D=5 мм, D1=10 мм
ДТС184 (ДТС-184) D=6 мм, D1=10 мм
ДТС294*** (ДТС-294) D=3 мм сталь 12Х18Н10Т
ДТС204 (ДТС-204) M=10х1 мм, S=14 мм латунь 40, 65
ДТС224 (ДТС-224) Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута. Для обеспечения эффективного теплового контакта датчика и трубопровода рекомендуется применять термопасту и укрывать датчик теплоизоляционным материалом. латунь 43
ДТС324 (ДТС-324) D=6 мм сталь 12Х18Н10Т 41

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

** По спец. заказу возможно изготовление датчика с другой резьбой.

*** Изготавливаем только PT100, PT500, PT1000.

Примечание:

1. Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.

2. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:

для 100П, РТ100 – не более 320 мм

для РТ500 – не более 1600 мм

для РТ1000 – не более 3200 мм

3. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).

4. Датчики модели 294 изготавливаются только с сенсорами РТ100, РТ500, РТ1000 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.

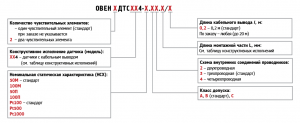

Модификации датчиков

Пример обозначения при заказе:

ОВЕН ДТС054-50М.В3.60/1

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, диапазон измерения: -50…+150 °С.

Пример обозначения при заказе:

ОВЕН ДТС064-РТ100.В4.60/1.G1/2

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 064, класс допуска В, с четырехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, с трубной резьбой G1/2, диапазон измерения: -50…+250 °С.

Х ДТС ХХХ — Х. ХХ. Х/Х

Комплектность

1. Датчик

2. Паспорт и Гарантийный талон
