М121-И6, М121-К5

М121 Преобразователь расхода электромагнитный (измерительный модуль)

1. Измерительный модуль М121-И6

2. Измерительный модуль М121-К5

3. Измерительный модуль М121-И5

Измерительный модуль М121-И6 представляет собой составную часть теплосчетчика МКТС и предназначен для измерения расхода, температуры и давления жидкости в трубопроводах.

Основу измерительного модуля М121-И6  составляет электронный блок, к которому подключаются первичные преобразователи расхода (один), температуры (до двух) и давления (не более одного).

Диаметр условного прохода расходомера для М121-И6: 25, 32, 40, 50, 65, 80 мм.

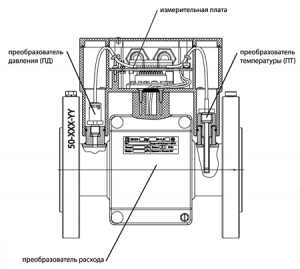

Измерительный модуль конструктивного исполнения М121-И6 состоит из первичного электромагнитного преобразователя расхода, на котором установлен электронный блок (ЭБ) и предусмотрены по одному посадочному месту для модульного преобразователя температуры (ПТ) и модульного преобразователя давления (ПД).

Подключение первого ПТ и ПД осуществляется внутри корпуса М121-И6 с помощью клеммных колодок, расположенных на доступной для монтажника плате подключения.

Второй ПТ (в случае его использования) монтируется стандартным способом – в гильзу, вваренную в трубопровод, и также подключается к ЭБ с помощью клеммных колодок платы подключения.

К измерительному модулю также может подключаться дополнительный преобразователь расхода с импульсным выходом (ПРИ), например, крыльчатый счётчик системы ХВС.

Для ввода в корпус ЭБ кабелей линии связи с системным блоком (СБ), кабелей подключения выносных ПТ и ПД, ПРИ предназначены гермовводы.

Если проектом не предусмотрено использование ПД, на его посадочное место устанавлива­ется специальная заглушка.

Электронный блок М121-И6 обрабатывает поступающие от первичных преобразователей расхода, температуры и давления аналоговые сигналы, переводит их в цифровой формат и по специализированному интерфейсу связи передает в СБ теплосчётчика значения следующих размерных величин:

— расхода (в м3/час);

— температуры (в 0С);

— давления (в ати).

По заказу расходомеры М121-И6 могут быть оснащены встроенным интерфейсом RS-485.

Измерительные модули М121-И6 позволяют измерять расход жидкости как в прямом, так и в обратном (реверсном) направлении.

В состав теплосчетчика МКТС может входить от одного до 12 М121-И6, подключаемых к СБ одной витой парой проводов. По витой паре к измерительному модулю от СБ подается гальванически изолированное питание и осуществляется двусторонний обмен данными. Полярность подключения проводов витой пары не имеет значения.

В конструкции М121-И6 предусмотрен электронный индикатор «пустого трубопровода», позволяющий при необходимости исключать из отчётов о потреблении интервалы, когда трубопровод не был заполнен теплоносителем.

Особенностью конструкции М121-И6 является отсутствие фторопластовой футеровки по всей длине трубы преобразователя расхода. Для футеровки трубы на измерительном участке преобразователя расхода использован высокопрочный изолятор на основе материала Фортрон.

Измерительные модули М121-И6 гальванически изолированы от внешних подключаемых устройств, в том числе от СБ МКТС, что определяет электробезопасность их использования в помещениях с повышенной влажностью и отказоустойчивость в ситуациях аварий цепей электропитания.



М121-К5 преобразователь расхода электромагнитный (измерительный модуль) представляет собой составную часть теплосчетчика МКТС и предназначен для измерения расхода, температуры и давления жидкости в трубопроводах.

Основу измерительного модуля М121-К5 составляет электронный блок, к которому подключаются один электромагнитный первичный преобразователь расхода, до двух выносных преобразователей температуры (ПТ) и выносной преобразователь давления (ПД).

К измерительному модулю также может подключаться дополнительный преобразователь расхода с импульсным выходом (ПРИ), например, крыльчатый счётчик системы ХВС.

М121-К5 – измерительный модуль (ИМ) с полной футеровкой трубы преобразователя расхода.

Диаметр условного прохода для М121-К5: 15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 300 мм.

Монтаж преобразователей температуры и давления на трубопроводе осуществляется стандартным способом – с помощью гильз и штуцеров, вваренных в трубопровод.

Подключение преобразователей температуры и давления осуществляется с помощью клеммных колодок, располо­женных на плате подключения внутри герметичного корпу­са ИМ. Для ввода в корпус ЭБ кабелей линии связи с системным блоком (СБ), кабелей подключения выносных ПТ и ПД, ПРИ предназначены гермовводы.

Электронный блок М121-К5 обрабатывает от первичных преобразователей расхода, температуры и давления аналоговые сигналы, переводит их в цифровой формат и по специализированному интерфейсу связи передает в СБ теплосчётчика значения следующих размерных величин:

— расхода (в м3/час);

— температуры (в °С);

— давления (в ати).

По заказу М121-К5 могут быть оснащены встроенным интерфейсом RS-485.

Измерительные модули М121-К5 позволяют измерять расход жидкости как в прямом, так и в обратном (реверсном) направлении.

В состав теплосчетчика МКТС может входить от одного до 12 М121-К5, подключаемых к СБ одной витой парой проводов. По витой паре к измерительному модулю от СБ подается гальванически изолированное питание и осуществляется двусторонний обмен данными. Полярность подключения проводов витой пары не имеет значения.

В конструкции М121-К5 предусмотрен электронный индикатор «пустого трубопровода», позволяющий при необходимости исключать из отчётов о потреблении интервалы, когда трубопровод не был заполнен теплоносителем.

Все градуировочные коэффициенты, на основе которых производится преобразование аналоговых сигналов в оцифрованные значения, хранятся в памяти электронного блока измерительного модуля.

Доступ к ним ограничен электронной и механической (пломбируемые переключатели) защитой.

Корректировка коэффициентов возможна исключительно в условиях поверочного центра.



М121-И5 преобразователь расхода электромагнитный (измерительный модуль) предназначен для измерения расхода, температуры и давления жидкости в трубопроводах.

Измерительные модули М121-И5 с локальной футеровкой трубы первичного преобразователя расхода в области электродов и с выносными преобразователями температуры (ПТ) и преобразователями давления (ПД).

Выпускаются со следующими диаметрами условного прохода: 25, 40, 50 мм.

Измерительный модуль М121-И5 состоит из первичного электромагнитного преобразователя расхода, на котором установлен электронный блок.

Монтаж преобразователей температуры и давления на трубопроводе осуществляется стандартным способом – с помощью гильз и штуцеров, вваренных в трубопровод.

Преобразователи температуры и давления, а также линия связи с СБ подключается к М121-И5 с помощью клеммных колодок, располо­женных на плате подключения внутри герметичного электронного блока.
