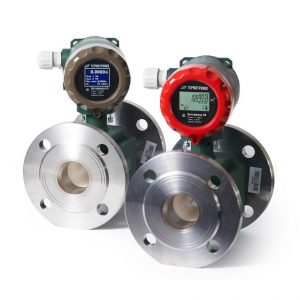

Питерфлоу РС Расходомеры электромагнитные
Расходомеры электромагнитные Питерфлоу РС предназначены для измерений объемного расхода и объема питьевой воды и воды в системах отопления зданий.
Модели расходомеров Питерфлоу РС:
Питерфлоу РС 20, Питерфлоу РС 32, Питерфлоу РС 50, Питерфлоу РС 80, Питерфлоу РС 100, Питерфлоу РС 150
Области применения расходомера Питерфлоу РС:
— Системы отопления и кондиционирования
— Водоснабжение и водоподготовка
— Системы распределения питьевой воды
— Сельское хозяйство, орошение
— Системы пожаротушения
— Системы циркуляции и очистки воды
— Водоотведение и стоки
Отличительные особенности расходомера Питерфлоу РС
— Гарантия на расходомеры до 8 лет;
— 12-летняя гарантия от протечек;
— Выравнивание потенциалов на фланцах без использования дополнительных проводников;
— Прямое присоединение пластиковых и металлических гофрошлангов;
— Диагностика пустой трубы
— Электроника размещена в изолированном герметичном сегменте корпуса;
— Многоуровневая защита от несанкционированного доступа;
— Усовершенствованная проточная часть (L-серия), позволяющая подключать расходомер без дополнительных конфузоров и диффузоров;
— Конструктивная защита от протечек и конденсата;
— Графический дисплей с подсветкой, содержащий всю необходимую контрольную и эксплуатационную информацию;
— Поворот блока электроники на 180 град., три фиксированнных положения;
— Однопроводные адаптеры Ethernet, RS-232, токового выхода 4-20мА, устанавливаемые в щите рядом с источником питания;
— Исполнение с часами реального времени (питание часов от отдельной литиевой батарейки);
— Расширенная диагностика в соответствии с требованиями VDI/VDE/NAMUR 2650;
— Встроенные архивы большой глубины;
— для считывания архивов используется универсальное ПО «Архиватор» (Windows XP и выше);
— для монтажа расходомеров Питерфлоу РС на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС.
Технические характеристики расходомера Питерфлоу РС
Диаметры условных проходов (Ду) и соответствующие им максимальные значения расходов (Qmax), в зависимости от исполнения расходомеров, при любом направлении потока измеряемой среды, соответствуют значениям
| Исполнение |
РС20-12 |
РС32-30 |
РС50-72 |
РС80-180* |
РС100-280** |
РС150-630*** |
| Ду |
20 |
32 |
50 |
80 |
100 |
150 |
| Qmax, м3/ч |
12 |
30 |
72 |
180 |
280 |
630 |
| Исполнение |
РС20-6 |
РС32-15 |
РС50-36 |
РС80-90* |
РС100-140** |
РС150-315*** |
| Ду |
20 |
32 |
50 |
80 |
100 |
150 |
| Qmax, м3/ч |
6.0 |
15 |
36 |
90 |
140 |
315 |
* — начало выпуска в 3-м квартале 2012 года, ** — начало выпуска в конце 2012 года, *** — планируется к выпуску в последующем.
Переходные (Qt1,Qt2) и минимальные (Qmin) значения расходов для всех исполнений расходомеров, в зависимости от метрологического класса и направления потока измеряемой силы, соответствуют значениям.
| Класс |
Значения расхода при прямом направлении потока измеряемой среды |
| Qmin |
Qmin |
Qt2 |
Qt1 |
| А |
Qmax/375 |
Qmax /150 |
Qmax /100 |
| В |
Qmax /625 |
Qmax /250 |
Qmax /100 |
| С |
Qmax /625 |
Qmax /450 |
Qmax /100 |
| Класс |
Значения расхода при обратном направлении потока измеряемой среды |
| Qmin |
Qmin |
Qt2 |
Qt1 |
| А |
Qmax/250 |
Qmax /150 |
Qmax /100 |
| В |
Qmax /250 |
Qmax /150 |
Qmax /100 |
| С |
Qmax /250 |
Qmax /150 |
Qmax /100 |
Qmax — максимальное значение расхода, согласно таблице 1.
Фактические значения расходов приведены в руководстве по эксплуатации расходомеров.
Пределы допустимой относительной погрешности при измерении расхода и объема соответствуют значениям:
+/-1% в диапазоне измерений расхода от Qt1 до Qmax;
+/-2% в диапазоне измерений расхода от Qt2 до Qt1;
+/-5% в диапазоне измерений расхода от Qmin до Qt2;
Питание расходомеров Питерфлоу РС осуществляется от источников постоянного тока с выходным напряжением (12 +/- 0.5) В, потребляемая мощность не более 3 В*А.
