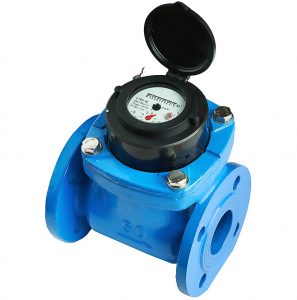

СТВХ Счетчики холодной воды (Ду50, 65, 80мм)
Промышленные турбинные счетчики СТВХ устанавливаются на объекты с большим расходом воды — производства, водоканалы, спортивные объекты.
Промышленные приборы учета воды СТВХ характеризуются большими диаметрами (от 50 мм), высокими метрологическими характеристиками, надежностью и точностью.
Счетчик воды СТВХ предназначен для установки на заводах, котельных и промышленных объектах.
Счетчик воды СТВХ предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа.
За счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
Модификации счетчика воды СТВХ
стандартное исполнение
— корпус счетного механизма подготовлен для установки МИД;
— чугунный корпус;
— окрашенный корпус синего цвета;
— присоединение фланцевое;
модификация счетчика с импульсным выходом (ДГ):
— стандартное исполнение;
— датчик герконовый;
Цена импульса: 100 литров/импульс для Ду 50, 65, 80, 100 и 1000 литров/импульс для Ду150
Цену импульса необходимо указывать при заказе счетчика.
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;
Достоинства счетчика воды СТВХ
— МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
— выпускается в модификации УК с нестандартной монтажной длинной;
— надежная конструкционная защита от внешнего магнитного воздействия;
— минимальные затраты на установку и эксплуатацию;
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора.
Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика.
Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
Принцип работы
Принцип работы счетчика состоит в измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.
Комплектация
— счетчик воды;
— паспорт;
— комплект уплотнительных прокладок;
— герконовый датчик – для модификации ДГ.
Технические характеристики счетчика воды СТВХ
| Наименование основных параметров и размеров |
Норма для счетчиков диаметром условного прохода, Ду мм |
| 50 |
65 |
80 |
100 |
150 |
200 |
| Расход воды, м3/ч |
| — минимальный, qmin |
0,45 |
0,45 |
0,6 |
0,9 |
2,0 |
4,0 |
| — переходный, qt |
0,8 |
1,2 |
1,2 |
1,8 |
4,0 |
6,0 |
| — номинальный, qn |
45 |
60 |
100 |
150 |
250 |
500 |
| — максимальный, qmax |
90 |
120 |
200 |
300 |
500 |
1 000 |
| Порог чувствительности не более, м3/ч |
0,35 |
0,35 |
0,40 |
0,60 |
1,30 |
2,0 |
| Расход воды при потере давления 0,01 МПА, qд, м3/ч |
20 |
40 |
70 |
130 |
315 |
| Максимальный объем воды (м3), измеренный за |
| — сутки |
370 |
900 |
1 650 |
2 900 |
5 700 |
8 000 |
| — месяц |
11 000 |
18 000 |
33 000 |
58 000 |
114 000 |
160 000 |
| Емкость счетного механизма, м3 |
999 999 |
9 999 999 |
| Минимальная цена деления, м3 |
0,01 |
0,1 |
| Передаточный коэффициент, м3/импульс |
0,9245×10-3 |
0,9245×10-3 |
1,7752×10-3 |
2,5882×10-3 |
1,5668×10-2 |
2,3753×10-2 |
СТВХ-50 Счетчик холодной воды
Счетчик воды СТВХ-50 предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;
За счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
Модификации счетчика воды СТВХ-50
стандартное исполнение
— корпус счетного механизма подготовлен для установки МИД;
— чугунный корпус;
— окрашенный корпус синего цвета;
— присоединение фланцевое;
модификация счетчика с импульсным выходом (ДГ):
— стандартное исполнение;
— датчик герконовый;
Цена импульса: 100 литров/импульс для Ду 50, 65, 80, 100 и 1000 литров/импульс для Ду150
Цену импульса необходимо указывать при заказе счетчика.
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;
Достоинства счетчика воды СТВХ-50
— МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
— выпускается в модификации УК с нестандартной монтажной длинной;
— надежная конструкционная защита от внешнего магнитного воздействия;
— минимальные затраты на установку и эксплуатацию;
Технические характеристики счетчика воды СТВХ-50
| Наименование основных параметров и размеров |
Норма для счетчиков диаметром условного прохода, Ду мм |
| 50 |
| Расход воды, м3/ч |
|
| — минимальный, qmin |
0,45 |
| — переходный, qt |
0,8 |
| — номинальный, qn |
45 |
| — максимальный, qmax |
90 |
| Порог чувствительности не более, м3/ч |
0,35 |
| Расход воды при потере давления 0,01 МПА, qд, м3/ч |
20 |
| Максимальный объем воды (м3), измеренный за |
|
| — сутки |
370 |
| — месяц |
11 000 |
| Емкость счетного механизма, м3 |
999 999 |
| Минимальная цена деления, м3 |
0,01 |
| Передаточный коэффициент, м3/импульс |
0,9245×10-3 |
СТВХ-65 Счетчик холодной воды
Счетчик воды СТВХ-65 предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;
За счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
Модификации счетчика воды СТВХ-65
стандартное исполнение
— корпус счетного механизма подготовлен для установки МИД;
— чугунный корпус;
— окрашенный корпус синего цвета;
— присоединение фланцевое;
модификация счетчика с импульсным выходом (ДГ):
— стандартное исполнение;
— датчик герконовый;
Цена импульса: 100 литров/импульс для Ду 50, 65, 80, 100 и 1000 литров/импульс для Ду150
Цену импульса необходимо указывать при заказе счетчика.
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;
Достоинства счетчика воды СТВХ-65
— МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
— выпускается в модификации УК с нестандартной монтажной длинной;
— надежная конструкционная защита от внешнего магнитного воздействия;
— минимальные затраты на установку и эксплуатацию;
Технические характеристики счетчика воды СТВХ-65
| Наименование основных параметров и размеров |
Норма для счетчиков диаметром условного прохода, Ду мм |
| 65 |
| Расход воды, м3/ч |
|
| — минимальный, qmin |
0,45 |
| — переходный, qt |
1,2 |
| — номинальный, qn |
60 |
| — максимальный, qmax |
120 |
| Порог чувствительности не более, м3/ч |
0,35 |
| Расход воды при потере давления 0,01 МПА, qд, м3/ч |
40 |
| Максимальный объем воды (м3), измеренный за |
|
| — сутки |
900 |
| — месяц |
18 000 |
| Емкость счетного механизма, м3 |
999 999 |
| Минимальная цена деления, м3 |
0,01 |
| Передаточный коэффициент, м3/импульс |
0,9245×10-3 |
СТВХ-80 Счетчик холодной воды
Счетчик воды СТВХ-80 предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;
За счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
Модификации счетчика воды СТВХ-80
стандартное исполнение
— корпус счетного механизма подготовлен для установки МИД;
— чугунный корпус;
— окрашенный корпус синего цвета;
— присоединение фланцевое;
модификация счетчика с импульсным выходом (ДГ):
— стандартное исполнение;
— датчик герконовый;
Цена импульса: 100 литров/импульс для Ду 50, 65, 80, 100 и 1000 литров/импульс для Ду150
Цену импульса необходимо указывать при заказе счетчика.
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;
Достоинства счетчика воды СТВХ-80
— МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
— выпускается в модификации УК с нестандартной монтажной длинной;
— надежная конструкционная защита от внешнего магнитного воздействия;
— минимальные затраты на установку и эксплуатацию;
Технические характеристики счетчика воды СТВХ-80
| Наименование основных параметров и размеров |
Норма для счетчиков диаметром условного прохода, Ду мм |
| 80 |
| Расход воды, м3/ч |
|
| — минимальный, qmin |
0,6 |
| — переходный, qt |
1,2 |
| — номинальный, qn |
100 |
| — максимальный, qmax |
200 |
| Порог чувствительности не более, м3/ч |
0,40 |
| Расход воды при потере давления 0,01 МПА, qд, м3/ч |
70 |
| Максимальный объем воды (м3), измеренный за |
|
| — сутки |
1 650 |
| — месяц |
33 000 |
| Емкость счетного механизма, м3 |
999 999 |
| Минимальная цена деления, м3 |
0,01 |
| Передаточный коэффициент, м3/импульс |
1,7752×10-3 |
