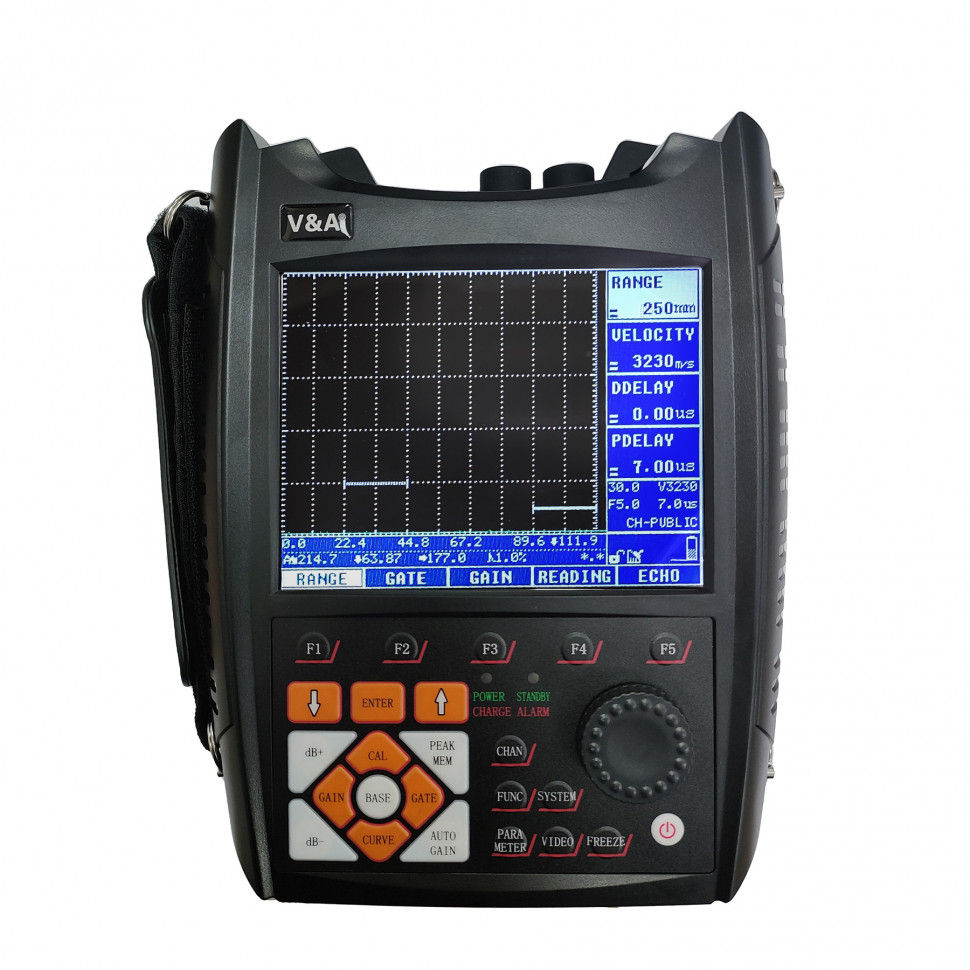

Ультразвуковой дефектоскоп VA-UD01 позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщину стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.
Для наглядности прибор позволяет отображать сигнал в виде B-скана и проводить полный документальный контроль сохраняя результаты измерений в собственную память, с последующим переносом данных на персональный компьютер.
Назначение:
Поиск внутренних дефектов в материале (нарушение однородности и сплошности, трещины, коррозия, расслоения и пр.);
Контроль качества сварных швов;
Измерение толщины изделия.
Технические характеристики ультразвуковой дефектоскоп VA-UD01:
Диапазон контроля: 0–9999 мм;
Скорость: 1000–9999 м/с;
Количество сохраняемых каналов: 10;
Количество сохраняемых осциллограмм сигналов: 100;
Количество сохраняемых записей: 10 записей продолжительностью 5 мин;
Усиление: 0–110 дБ;
Задержка отображения: от -15 до +3400 мкс;
Задержка преобразователя: 0–1000 мкс;
Частота: 0,2–15 МГц;
Уровень шума: ≤ 10%;
Демпфирование преобразователя: 50 Ом, 75 Ом, 150 Ом , 500 Ом;
Частота повторного срабатывания преобразователя;
Автоматически регулируемая низкая, автоматически регулируемая средняя, автоматически регулируемая высокая, 5–1000 Гц;
Чувствительность: > 62 дБ (глубина: 200 мм, плоскодонный отражатель Ф2);
Разрешающая способность: > 40 дБ;
Отбраковка по линейности: 0–80% (цифровая отбраковка);
Погрешность линейности по вертикали: ≤ 3%;
Погрешность линейности по горизонтали: ≤ 0,1%;
Динамический диапазон: ≥ 32 дБ;
Энергия импульса: Фиксированная;
Длительность импульса: 50–1000 нс;
Оперативная память: 1 Гб;
Температура окружающей среды: от +15 до +25°С;
Относительная влажность окружающей среды, % не более 80;
Время работы: ≥ 20 часов.
Габариты и размеры:
Габаритные размеры и вес в упаковке: 440*350*160 мм 5.925 кг;
Габаритные размеры и вес без упаковки 220*185*58 мм 1.310 кг;
Комплектация:
Кейс для переноски;
Цифровой дефектоскоп;
Предохранительный чехол;
Руководство по эксплуатации;
Соединительный провод с разъемом типа Mini USB;
Внешнее зарядное устройство;
Кабель для подключения преобразователя;
Емкость для контактной жидкости;
Наклонный преобразователь, 9х9, К2, 2,5МГц;
Прямой преобразователь, диаметр 20, 2,5 МГц;
Комплект ремней;
USB — накопитель с программным обеспечением для ПК.
