ВСХН-40, ВСХН-50, ВСХН-65

ВСХН-40, ВСХН-50, ВСХН-65 Счетчики воды турбинные

ВСХН-40 ВСХН-50 ВСХН-65

ВСХН-40Счетчик холодной воды турбинный ВСХН-40

Тахометрические турбинные счетчики с фланцевым присоединением ВСХН-40 используются для измерения и учета расхода холодной воды.

Счетчик ВСХН-40 устанавливаются на промышленных трубопроводах, подающих сетевую и питьевую холодную воду, с диаметром проходного отверстия равным 40 мм.

Счетчик ВСХН-40 измеряют объем проходимой по трубопроводу воды в кубических метрах и долях. Данные измерений отображаются на циферблате при помощи роликового и стрелочного индикаторов.

Технические характеристики счетчиков воды ВСХН-40

Диаметр номинальный, DN, мм 40
Тип: турбинный, сухого типа
Температура, °С: +5…+50
Расход воды, м3/ч:
— наименьший Q min 0,45
— переходный Qt 0,9
— номинальный Qn 30
— наибольший Qmax 60
Порог чувствительности, м3 /ч, не боле 0,15
Максимальное рабочее давление: 1,6 МПа
Наибольшее значение роликового указателя: 999 999
Наименьшая цена деления, м3 0,0005
Присоединение к трубопроводу фланцевое по ГОСТ 33259-2015
Габаритные размеры (Д×В×Ш), мм, не более 200х177х150
Масса счетчиков, кг 7,9
Средний срок службы, не менее 12 лет
Гарантийный срок 24 месяца
Межповерочный интервал 6 лет
Комплект поставки Счетчик — 1шт; паспорт — 1экз; руководство по эксплуатации — 1экз; упаковка — 1шт

ВСХН-50

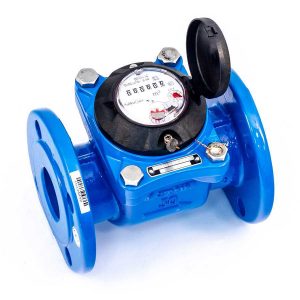

Счетчик холодной воды турбинный ВСХН-50

Счетчик холодной воды ВСХН-50 — предназначен для измерения объема сетевой и питьевой воды в системах холодного водоснабжения со средним и большим потреблением.

Счетчик ВСХН-50 изготавливается из высококачественных комплектующих и отвечает всем европейским и российским стандартам качества.

Межповерочный интервал 6 лет.

Технические характеристики счетчиков воды ВСХН-50

Диаметр номинальный, DN, мм 50
Тип: турбинный, сухого типа
Температура, °С: +5…+50
Расход воды, м3/ч:
— наименьший Q min 0,45
— переходный Qt 0,9
— номинальный Qn- 50
— наибольший Qmax 90
Порог чувствительности, м3 /ч, не боле 0,15
Максимальное рабочее давление: 1,6 МПа
Наибольшее значение роликового указателя: 999 999
Наименьшая цена деления, м3 0,0005
Присоединение к трубопроводу фланцевое по ГОСТ 33259-2015
Габаритные размеры (Д×В×Ш), мм, не более 200х187х165
Масса счетчиков, кг 9,9
Средний срок службы, не менее 12 лет
Гарантийный срок 24 месяца
Межповерочный интервал 6 лет
Комплект поставки Счетчик — 1шт; паспорт — 1экз; руководство по эксплуатации — 1экз; упаковка — 1шт

ВСХН-65Счетчик холодной воды турбинный ВСХН-65

Счетчик холодной воды ВСХН-65 — предназначен для измерения объема сетевой и питьевой воды в системах холодного водоснабжения со средним и большим потреблением.

Счетчик ВСХН-65 изготавливается из высококачественных комплектующих и отвечает всем европейским и российским стандартам качества.

Межповерочный интервал 6 лет.

Технические характеристики счетчиков воды ВСХН-65

Диаметр номинальный, DN, мм 65
Тип: турбинный, сухого типа
Температура, °С: +5…+50
Расход воды, м3/ч:
— наименьший Q min 0,45
— переходный Qt 1,0
— номинальный Qn 60
— наибольший Qmax 120
Порог чувствительности, м3 /ч, не боле 0,2
Максимальное рабочее давление: 1,6 МПа
Наибольшее значение роликового указателя: 999 999
Наименьшая цена деления, м3 0,0005
Присоединение к трубопроводу фланцевое по ГОСТ 33259-2015
Габаритные размеры (Д×В×Ш), мм, не более 20х197х185
Масса счетчиков, кг 10,6
Средний срок службы, не менее 12 лет
Гарантийный срок 24 месяца
Межповерочный интервал 6 лет
Комплект поставки Счетчик — 1шт; паспорт — 1экз; руководство по эксплуатации — 1экз; упаковка — 1шт

Способ установки счетчика

Турбинные счетчики воды типа ВСХН, ВСХНд, ВСГН, ВСТН монтируются в любом пространственном положении, с соблюдением условий:

— Счетчик всегда должен быть заполнен водой

— Прямые участки должны составлять 3DN до счетчика и 1DN после

Габаритные размеры

Габаритные размеры, мм, не более
DN Dz D L h H* H1* H2* n отв d отв
40 150 110 200 65 177 277 186 4 18
50 165 125 200 72 187 287 193 4 18
65 185 145 200 83 197 297 205 4 18
80 200 160 225 95 219 339 224 8 18
100 220 180 250 105 229 349 234 8 18
125 250 210 250 120 257 477 250 8 18
150 285 245 300 135 357 582 354 8 22
200 340 300 350 160 382 607 380 12 22
250 400 360 450 193 427 652 427 12 26

* Н — ВСГН, ВСХН / Н1 — ВСГНд, ВСХНд, ВСТН / H2 — ВСХН, ВСХНд IP68
