ВСХН, ВСХНд Счетчики холодной воды турбинные
Счетчики воды ВСХН, ВСХНд (Ду 40, 50, 65, 80, 100, 125, 150, 200, 250мм) работают в диапазоне температур +5 до +50°С (холодная вода), имеют счетный механизм с роликовым и стрелочными индикаторами, и показывают измеренный объем в м3 и его долях.
Счетчики ВСХНд имеют дистанционный выход импульсов (при подаче напряжения на магнитоуправляемый контакт).
Цена одного импульса Ду 40, 50, 65, 80, 100, 125 составляет 0,1 м3, Ду 150, 200, 250 мм — 1 м3.
Счетчики турбинные ВСХН сухоходные с диаметрами условного прохода 40, 50, 65, 80, 100, 125, 150, 200, 250 мм изготовлены по ТУ 4213-201-18151455-2002 и измерения объем сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения от +5 до +50 °С и горячего водоснабжения от +5 до +150 °С при давлении до 1.6 МПа (16 кгс/см2).
Модели счетчиков ВСХН, ВСХНд:
ВСХН-40, ВСХН-50, ВСХН-65, ВСХН-80, ВСХН-100, ВСХН-125, ВСХН-150, ВСХН-200, ВСХН-250
ВСХНд-40, ВСХНд-50, ВСХНд-65, ВСХНд-80, ВСХНд-100, ВСХН-125, ВСХНд-150, ВСХНд-200, ВСХНд-250
Особенности конструкции турбинного расходомера:
Турбинные счетчики воды ВСХН прошли ускоренные испытания на износостойкость по ГОСТ Р 50193.3-93 (800 часов на номинальном расходе при непрерывном потоке и 200 часов на максимальном расходе при непрерывном потоке).
Благодаря простоте конструкции и счетного механизма счетчик воды турбинный – наиболее экономически выгодное решение для организации коммерческого учета, так как цена тахометрического турбинного счетчика намного ниже приборов других типов соответствующих диаметров и этого же назначения.
Основные технические характеристики счетчиков воды ВСХН, ВСХНд:
| Характеристика |
Норма для водосчетчиков с Dy, мм
Класс В |
| 40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| Расход воды, м3/ч: |
ВСХН, ВСХНд
в диапазоне температур |
+5…….+50 °С |
| наименьший Qmin |
0.45 |
0.45 |
0.6 |
0.6 |
0.9 |
1.5 |
2 |
4 |
6 |
| переходный Qt |
0.9 |
0.9 |
1.2 |
1.2 |
1.8 |
2 |
4 |
6 |
11 |
| номинальный Qном |
30 |
50 |
60 |
120 |
230 |
250 |
400 |
750 |
1100 |
| наибольший Qmax |
60 |
90 |
120 |
200 |
300 |
350 |
600 |
1000 |
1600 |
| Порог чувствительности |
0.15 |
0.15 |
0.2 |
0.25 |
0.25 |
0.5 |
1.0 |
1.5 |
3.0 |
| расход воды при потере давления 0.1 кгс/см2 (0,01 МПа) |
26 |
38 |
40 |
100 |
128 |
170 |
310 |
550 |
800 |
| Цена одного импульса для ВСХНд, л/имп. |
100 |
1000 |
| Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСХН, ВСХНд |
| за сутки |
0.72 |
1.08 |
1.44 |
2.4 |
3.6 |
4.2 |
4.2 |
7.8 |
14.4 |
| за месяц |
21.6 |
32.4 |
43.2 |
72.0 |
108 |
126 |
126 |
234 |
432 |
| Емкость указателя счетного механизма ВСХН, ВСХНд, м3 |
999 999 |
999 999×10 |
| Наименьшая цена деления ВСХН, ВСХНд, м3 |
0.0005 |
0.005 |
| Присоединение к трубопроводу |
фланцевое по ГОСТ 12815.80 |
| Габаритные размеры ВСХН, ВСХНд, мм (не более) |
| монтажная длина |
200 |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
| высота ВСХН |
170 |
180 |
190 |
212 |
222 |
250 |
350 |
375 |
420 |
| высота ВСХНд |
270 |
280 |
290 |
332 |
342 |
370 |
575 |
600 |
645 |
| ширина |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
400 |
| Масса, кг, не более |
7.8 |
9.8 |
10.5 |
13.2 |
15.5 |
18 |
40 |
51 |
75 |
Примечания:
— Под наименьшим расходом Qmin B понимается расход, на котором счетчик имеет относительную погрешность + 5% и ниже которого относительная погрешность не нормируется.
— Под переходным расходом Qt понимается расход, на котором счетчик имеет относительную погрешность + 2%, а ниже которого + 5%.
— Под номинальным расходом Qnom понимается расход, равный 1/2 Qmax, при котором счетчик может работать непрерывно в течение длительного времени.
— Под наибольшим расходом Qmax понимается расход, при котором счетчик может работать не более 1-го часа в сутки.
— Под порогом чувствительности понимается расход, при котором турбинка приходит в непрерывное вращение.
— При определении относительной погрешности снятие показаний счетчика ведется с учетом стрелочного указателя с наименьшей ценой деления.

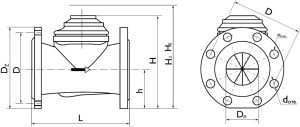

Габаритные размеры счетчиков ВСХН, ВСХНд
| Габаритные размеры, мм, не более |
| DN |
Dz |
D |
L |
h |
H* |
H1* |
H2* |
n отв |
d отв |
| 40 |
150 |
110 |
200 |
65 |
177 |
277 |
186 |
4 |
18 |
| 50 |
165 |
125 |
200 |
72 |
187 |
287 |
193 |
4 |
18 |
| 65 |
185 |
145 |
200 |
83 |
197 |
297 |
205 |
4 |
18 |
| 80 |
200 |
160 |
225 |
95 |
219 |
339 |
224 |
8 |
18 |
| 100 |
220 |
180 |
250 |
105 |
229 |
349 |
234 |
8 |
18 |
| 125 |
250 |
210 |
250 |
120 |
257 |
477 |
250 |
8 |
18 |
| 150 |
285 |
245 |
300 |
135 |
357 |
582 |
354 |
8 |
22 |
| 200 |
340 |
300 |
350 |
160 |
382 |
607 |
380 |
12 |
22 |
| 250 |
400 |
360 |
450 |
193 |
427 |
652 |
427 |
12 |
26 |
* Н — ВСГН, ВСХН / Н1 — ВСГНд, ВСХНд, ВСТН / H2 — ВСХН, ВСХНд IP68
