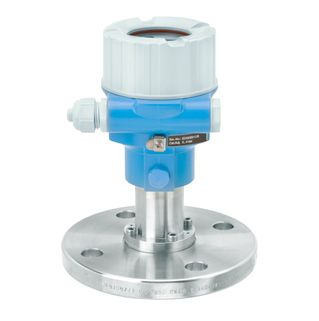

Цифровой преобразователь давления Cerabar M PMC51 с керамической мембраной используется во всех отраслях промышленности для измерения давления, уровня, объема и массы в жидкостях.
Датчик Cerabar M PMC51 обеспечивает высокую степень безопасности благодаря керамической мембране, устойчивой к вакууму, со встроенным обнаружением повреждений.
Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время.
SIL2 в соответствии с IEC 61508 / IEC 61511.
Преимущества преобразователя Cerabar M PMC51
— Оптимально подходит для применений в вакууме и для работы с коррозийными и абразивными средами
— Безопасность процесса благодаря обнаружению повреждения мембраны
— Мембрана из сверхчистой керамики, устойчивая к повреждениям (99.9% Al2O3)
— Устойчивость к конденсату — подходит для гигиенических применений
— Простая пусконаладка по меню через локальный дисплей, 4 … 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
— Измерение давления в системах до SIL2, сертифицирован по IEC 61508 и IEC 61511
— Доступно исполнение с установленными вентильными блоками: всегда оптимальная совместимость, всегда протестирован на утечки.
Характеристики преобразователя Cerabar M PMC51
| Принцип измерения |
Абсолютное и избыточное давление |
| Характеристики |
Надежный интеллектуальный преобразователь давления с емкостной измерительной ячейкой и керамической мембраной (Ceraphire) |
| Напряжение питания |
4…20 мА HART
11,5…45 В пост. тока (исполнение для безопасных зон):
Ex ia: 11,5…30 В пост. тока
PROFIBUS PA:
9…32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность |
Стандартный вариант: 0,15%
Platinum: 0,075% |
| Длительная стабильность |
0,2% ВПИ/год
0,4% ВПИ/5 лет
0,5% ВПИ/10 лет |
| Рабочая температура |
-40°C…130°C
(-40°F…266°F
150°C в течение 1 ч
(302°F в течение 1 ч) |
| Температура окружающей среды |
-40°C…85°C
(-40°F…185°F) |
| Рабочий диапазон |
100 мбар…40 бар
(1,5…600 psi)
отн./абс. |
| Наименьший калибруемый шаг шкалы |
10 мбар (0,15 psi) |
| Сопротивление вакуума |
0 мбар абс. |
| Макс. ширина перенастройки диапазона измерения |
20:1 |
| Макс. избыточное давление |
60 бар (900 psi) |
| Присоединение к процессу |
Резьбовые
Фланцевые (DIN, ANSI, JIS) |
| Гигиеническое присоединение к процессу |
Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRD |
| Материал мембраны процесса |
Керамический |
| Материал прокладки |
Viton, EPDM, NBR, калрез |
| Заполняющая жидкость |
Нет, сухая измерительная ячейка |
| Материал корпуса |
Литой под давлением алюминий,
AISI 316L |
| Связь |
4…20 мА
4…20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus |
| Сертификаты/Разрешения |
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI |
| Сертификаты безопасности |
SIL |
| Сертификаты на конструкцию |
EN10204-3.1
NACE MR0175 |
| Гигиенические сертификаты |
CoC ASME-BPE
3A, EHEDG |
| Морской сертификат |
GL/ABS/LR/BV/DNV |
| Сертификаты на питьевую воду |
NSF |
| Замена |
PMC51B |
