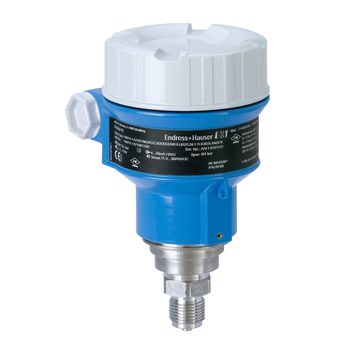

Цифровой преобразователь давления Cerabar M PMP51 с металлической мембраной используется в любой отрасли промышленности для измерения давления, уровня, объема и массы в жидкостях.
Преобразователь давления Cerabar M PMP51 разработан для решения задач измерения высокого давления до 400 бар.
Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время.
SIL2 в соответствии с ГОСТ Р МЭК 61508 и ГОСТ Р МЭК 61511 (IEC 61508 и IEC 61511).
Преимущества преобразователя давления Cerabar M PMP51
— Точное измерение параметров процесса даже при меняющейся температуре процесса
— Безопасность процесса благодаря небольшому присоединению к процессу заподлицо для гигиенических применений
— Для мониторинга давления процесса в системах до SIL2, сертифицирован по IEC 61508 и IEC 61511 (ГОСТ Р МЭК 61508 и ГОСТ Р МЭК 61511)
— Модульная концепция для простой замены дисплея и блока электроники
— Простая пусконаладка по меню через локальный дисплей, 4 … 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
— Простая и независимая системная интеграция (HART/PA/FF)
— Доступен с установленными вентильными блоками: всегда оптимальная совместимость, всегда протестирован на утечки
Характеристики преобразователя давления Cerabar M PMP51
| Принцип измерения |
Абсолютное и избыточное давление |
| Характеристики |
Надежный интеллектуальный преобразователь давления с пьезорезистивной измерительной ячейкой и сварной металлической мембраной |
| Напряжение питания |
4…20 мА HART
11,5…45 В пост. тока (исполнение для безопасных зон):
Ex ia: 11,5…30 В пост. тока
PROFIBUS PA:
9…32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность |
Стандартный вариант: 0,15%
Platinum: 0,075% |
| Длительная стабильность |
0,1% ВПИ/год
0,2% ВПИ/5 лет
0,25% ВПИ/10 лет |
| Рабочая температура |
-40°C…130°C
(-40°F…266°F
150°C в течение 1 ч
(302°F в течение 1 ч) |
| Температура окружающей среды |
-40°C…85°C
(-40°F…185°F) |
| Рабочий диапазон |
400 мбар…400 бар
(15…6000 psi)
отн./абс. |
| Наименьший калибруемый шаг шкалы |
20 мбар (0,3 psi) |
| Сопротивление вакуума |
10 мбар (0,15 psi) |
| Макс. ширина перенастройки диапазона измерения |
20:1 |
| Макс. избыточное давление |
600 бар (9000 psi) |
| Присоединение к процессу |
Резьба:
G1/2…G2, MNPT1/2…MNPT2
Фланец:
DN25…DN80,
ASME 1 1/2″…4″ |
| Гигиеническое присоединение к процессу |
Tri-Clamp
DIN11851
NEUMO
Varivent N
SMS
DRD |
| Материал мембраны процесса |
316L, сплав AlloyC, Родий>Золото |
| Материал прокладки |
Нет, приварной измерительный модуль |
| Заполняющая жидкость |
Силиконовое масло,
Инертное масло |
| Материал корпуса |
Литой алюминий,
AISI 316L |
| Связь |
4…20 мА
4…20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus |
| Сертификаты/Разрешения |
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI |
| Сертификаты безопасности |
SIL |
| Сертификаты на конструкцию |
EN10204-3.1
NACE MR0175 |
| Гигиенические сертификаты |
3A, EHEDG
CoC ASME-BPE |
| Морской сертификат |
GL/ABS/LR/BV/DNV |
| Сертификаты на питьевую воду |
NSF |
| Замена |
PMP51B |
