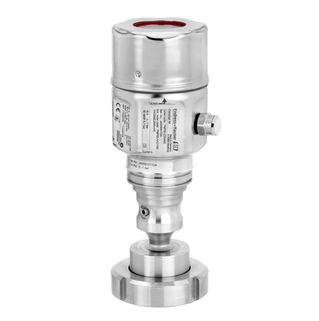

Цифровой преобразователь давления Cerabar M PMP55 с металлической разделительной диафрагмой используется в любой отрасли промышленности для измерения давления, уровня, объема и массы в жидкостях.
Подходит для применений при высоком давлении, а также при экстремальных температурах процесса от -70 до +400°C.
Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время.
SIL2 в соответствии с IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511).
Преимущества преобразователя давления Cerabar M PMP55
— Широкое разнообразие присоединений к процессу и материалов мембраны
— Новая мембрана TempC минимизирует влияние колебаний температуры процесса и окружающей среды
— Простая пусконаладка по меню через локальный дисплей, 4 … 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
— Для мониторинга давления процесса в системах с уровнем полноты функциональной безопасности до SIL2, сертифицированных по IEC 61508 и IEC 61511
— Модульная конструкция для простой замены дисплея или электронной вставки
— Системная интеграция по стандартным цифровым протоколам HART/PA/FF
Характеристики преобразователя давления Cerabar M PMP55
| Принцип измерения |
Абсолютное и избыточное давление |
| Характеристики |
Надежный интеллектуальный преобразователь давления с пьезорезистивной измерительной ячейкой, сварной металлической мембраной и разделительной диафрагмой. |
| Напряжение питания |
4…20 мА HART
11,5…45 В пост. тока (исполнение для безопасных зон):
Ex ia: 11,5…30 В пост. тока
PROFIBUS PA:
9…32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность |
Стандартный вариант: 0,15%
Калибровка Platinum 0,075% |
| Длительная стабильность |
0,1% ВПИ/год
0,2% ВПИ/5 лет
0,25% ВПИ/10 лет |
| Рабочая температура |
-70°C…400°C
(-94°F…752°F) |
| Температура окружающей среды |
-40°C…85°C
(-40°F…185°F) |
| Рабочий диапазон |
400 мбар…400 бар
(15…6000 psi)
отн./абс. |
| Наименьший калибруемый шаг шкалы |
20 мбар (0,3 psi) |
| Сопротивление вакуума |
50 мбар (0,73 psi) |
| Макс. ширина перенастройки диапазона измерения |
20:1 |
| Макс. избыточное давление |
600 бар (9000 psi) |
| Присоединение к процессу |
Резьба:
G1/2…G2, MNPT1/2…MNPT2
Фланец:
DN25…DN100,
ASME 1″…4″,
JIS 10k
Разделительная диафрагма |
| Гигиеническое присоединение к процессу |
Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent
SMS
DRD
Универсальный переходник |
| Материал мембраны процесса |
316L, AlloyC,
Тантал, PTFE,
Золото-родий |
| Материал прокладки |
Нет, приваренная диафрагма |
| Заполняющая жидкость |
Силиконовое масло,
Инертное масло,
Растительное масло,
Высокотемпературное масло,
Низкотемпературное масло |
| Материал корпуса |
Литой под давлением алюминий,
AISI 316L |
| Связь |
4…20 мА
4…20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus |
| Сертификаты/Разрешения |
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI |
| Сертификаты безопасности |
SIL |
| Сертификаты на конструкцию |
EN10204-3.1
NACE MR0103 |
| Гигиенические сертификаты |
CoC ASME-BPE
3A, EHEDG |
| Морской сертификат |
GL/ABS/LR/BV/DNV |
| Доп. информация |
Мембрана TempC |
| Замена |
PMP51B |
