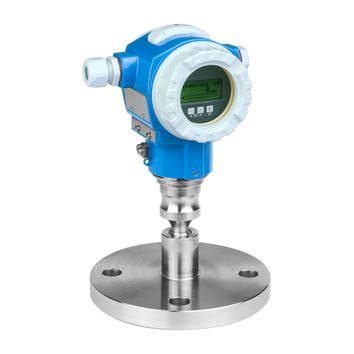

Цифровой преобразователь давления Cerabar S PMP75 с металлической выносной мембраной используется в любой отрасли промышленности для измерения давления, уровня, объема и массы в жидкостях или газах.
Подходит для применения при высоком давлении, а также при экстремальных температурах процесса от -70 до +400°C.
Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время.
Разработан в соответствии с IEC 61508 для использования в системах с уровнем полноты безопасности SIL2/3.
Преимущества преобразователя давления Cerabar S PMP75
— Широкое разнообразие присоединений к процессу и материалов мембраны
— Новая мембрана TempC минимизирует воздействие колебаний температуры процесса и окружающей среды
— Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
— Простая пусконаладка по меню через локальный дисплей, 4 … 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
— Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах SIL2/3, сертифицирован по IEC 61508
— Экономичность благодаря модульной конструкции для простой замены датчика, дисплея или электроники
— Устойчивость к перегрузкам и мониторинг функционирования от измерительного модуля до электронных компонентов
Характеристики преобразователя давления Cerabar S PMP75
| Принцип измерения |
Абсолютное и избыточное давление |
| Характеристики |
Цифровой преобразователь с тензорезистивным чувствительным элементом и уплотнением диафрагмы
Длительная стабильность
Минимальный объем масла для присоединения к процессу
Расширенные функции диагностики
Вторичный защитный корпус |
| Напряжение питания |
4…20 мА HART
10,5…45 В пост. тока (исполнение для безопасных зон):
Ex ia: 10,5…30 В пост. тока
PROFIBUS PA:
9…32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность |
0,075% + влияние уплотнения диафрагмы |
| Длительная стабильность |
0.05 % от верхнего значения диапазона в год
0.07 % от верхнего значения диапазона за 5 лет
0.1 % от верхнего значения диапазона за 10 лет |
| Рабочая температура |
-70°C…400°C |
| Температура окружающей среды |
-50°C…85°C
(-58°F…185°F) |
| Рабочий диапазон |
400 мбар…400 бар
(6…6000 psi)
отн./абс. |
| Наименьший калибруемый шаг шкалы |
5 мбар (0,075 фунт/кв. дюйм) |
| Сопротивление вакуума |
10 мбар (0,15 psi) |
| Макс. ширина перенастройки диапазона измерения |
100:1 |
| Макс. избыточное давление |
1050 бар (15,750 psi) |
| Присоединение к процессу |
Резьба:
G1/2…G2, R1/2, MNPT1/2…MNPT2, NPT1/2…NPT1
Фланец:
DN25…DN100,
ASME 1″…4″,
JIS 10K
Разделительная диафрагма |
| Гигиеническое присоединение к процессу |
Tri-Clamp
DIN11851
NEUMO
Varivent
SMS
DRD
Универсальный переходник |
| Материал мембраны процесса |
316L, AlloyC,
Тантал
Родий > Золото
PTFE |
| Материал прокладки |
Нет, приваренная диафрагма |
| Заполняющая жидкость |
Силиконовое масло,
Инертное масло,
Растительное масло,
Высокотемпературное масло,
Низкотемпературное масло |
| Материал корпуса |
Литой алюминий,
AISI 316L |
| Связь |
4…20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus |
| Сертификаты/Разрешения |
ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, EAC |
| Сертификаты безопасности |
Защита от перелива WHG
SIL |
| Сертификаты на конструкцию |
EN10204-3.1
NACE MR0103 |
| Гигиенические сертификаты |
3A, EHEDG |
| Морской сертификат |
GL/ ABS |
| Доп. информация |
Диагностические функции
Мембрана TempC |
| Замена |
PMP71B |
