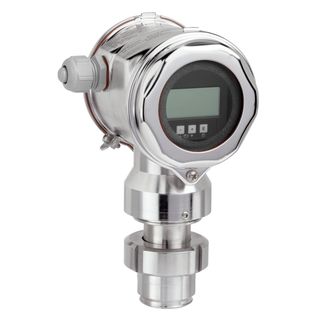

Преобразователь Deltapilot FMB70 с измерительным модулем CONTITE с защитой от конденсата и двухкамерным корпусом, как правило, используется в технологических и гигиенических применениях.
Преобразователь Deltapilot FMB70 разработан для измерения уровня в жидкостях и пастообразных средах в открытых или закрытых резервуарах, нечувствителен к наличию пены.
Интегрированный модуль хранения данных HistoROM упрощает управление параметрами процесса и устройства.
Преобразователь Deltapilot FMB70 разработан в соответствии с ГОСТ Р МЭК 61508, регламентирующим функциональную безопасность систем автоматизации (SIL2).
Преимущества преобразователя Deltapilot FMB70
— Герметично уплотненная измерительная ячейка Contite с защитой от конденсата, высокая основная погрешность измерения: ±0.1%, опционально ±0.075% и минимальное влияние температуры благодаря температурной компенсации
— Лучшая воспроизводимость результатов измерения и долгосрочная стабильность
— Модульная концепция для простой замены дисплея или электронного блока
— Резервирование данных HistoROM/M-DAT для настроек прибора и измеренных значений
— Функциональный контроль от измерительного модуля до электронных компонентов
— Беспроблемная и независимая системная интеграция (HART/PA/FF)
— Возможность применения в любой точке мира благодаря наличию большого количества сертификатов.
Характеристики преобразователя Deltapilot FMB70
| Принцип измерения |
Гидростатическое давление |
| Характеристики |
Преобразователь давления для гидростатического измерения уровня, измерительная ячейка CONTITE с металлической диафрагмой Alloy C276:
— герметичная сварка
— абсолютная защита от конденсата
— стойкость к климатическим условиям
— длительная стабильность
— минимальное влияние рабочей температуры
Компактное исполнение |
| Напряжение питания |
4…20 мА HART
10,5…45 VDC (Non Ex):
Ex ia: 10,5…30 В пост.тока
PROFIBUS PA:
9…32 В пост.тока (Non Ex)
FOUNDATION Fieldbus:
9…32 В пост.тока (Non Ex) |
| Погрешность |
Стандарт 0,1%
Опция 0,075% |
| Длительная стабильность |
0,05% от верхнего значения диапазона в год |
| Рабочая температура |
-10°C…100°C |
| Температура окружающей среды |
-40°C…85°C |
| Рабочий диапазон |
100мбар…10бар |
| Наименьший калибруемый шаг шкалы |
25 мбар (3,63 фунт/кв. дюйм) |
| Сопротивление вакуума |
0 мбар абс. |
| Макс. избыточное давление |
40 бар |
| Присоединение к процессу |
Резьба:
G1 1/2, MNPT1/2
Фланец:
DN40…DN100,
ASME 1 1/2″…4″,
JIS 10K |
| Гигиеническое присоединение к процессу |
Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRD |
| Материал мембраны процесса |
316L, AlloyC,
Золото-родий |
| Материал прокладки |
Нет, сварная измерительная ячейка |
| Заполняющая жидкость |
Инертное масло,
Синтетическое масло |
| Материал корпуса |
316L, литой алюминий |
| Связь |
4 … 20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus |
| Сертификаты/Разрешения |
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC |
| Сертификаты безопасности |
Защита от перелива WHG
SIL |
| Сертификаты на конструкцию |
EN10204-3.1
NACE MR0175
MR0103 |
| Гигиенические сертификаты |
3A, EHEDG
CoC ASME-BPE |
| Морской сертификат |
GL, DNV |
| Сертификаты на питьевую воду |
NSF |
| Доп. информация |
Золото-родивое покрытие мембраны |
