ЭМИС-ВИХРЬ 200

ЭМИС-ВИХРЬ 200 Расходомер вихревой

— Измерение расхода газа, пара, жидкости.

— Стабильная работа при высоких температурах, при высоких давлениях, на жидкостях с механическими загрязнениями.

Среда измерения: жидкости , пищевые жидкости ,неэлектропроводные жидкости , пар , газы.

Расходомер ЭМИС-ВИХРЬ 200 осуществляет учет расхода сжатого воздуха, попутного нефтяного газа, природного газа, углекислого газа, водорода, кислорода, перегретого и насыщенного пара, неэлектропроводных, загрязненных и агрессивных жидкостей вязкостью до 7 мПа*с, воды и теплоносителей в системах ХВС, ГВС, отопления в промышленности и коммунальном хозяйстве.

Такие приборы неприхотливы в обслуживании и отличаются высокой надежностью и высокой точностью.

Вихревые счетчики ЭМИС-ВИХРЬ 200 (ЭВ-200) отличаются высокой надежностью, поэтому широко применяются для измерения расхода газа, пара, жидкостей.

— расход сжатого воздуха и углекислого газа

— расход кислорода, водорода и других газов

— расход нефти с водой и нефтепродуктов невысокой вязкости

— расход технологических жидкостей, в том числе агрессивных и взрывоопасных

Счетчик газа, пара, жидкости. Особенности.

Применение прибора обеспечивает повышение стабильности работы и процесса за счет:

— Сохранения точности измерений при изменении параметров процесса;

— Устойчивости сенсора к гидроударам;

— Отсутствия движущихся частей;

— Стабильной работе при высоких температурах;

— Обеспечения низких потерь давления по сравнению с сужающими устройствами;

— Адаптивной настройки обработки сигнала на базе рядов Фурье, что снижает влияние вибрации на точность измерений;

— Контроля достоверности метрологических характеристик.

Данный прибор не требует периодической перекалибровки, а диагностика и замена узлов прибора может производиться без демонтажа расходомера. Поставляется прибор только после прохождения обязательной пролива на поверочном стенде. Удаленная передача данных, настройка, поверка через RS-485 на базе протокола Modbus RTU позволяют значительно снижать расходы на его обслуживание.

Счетчик ЭМИС-ВИХРЬ 200 имеет широкий динамический диапазон измерений; важным преимуществом является наличие конструктивного исполнения с коническими переходами.

Высокая точность измерений позволяет использовать вихревой расходомер газа и пара ЭМИС-ВИХРЬ 200 для коммерческого учета в составе теплосчетчиков и счетчиков газа:

— учет насыщенного и перегретого пара

— учет попутного нефтяного газа (ПНГ)

— учет природного газа

Преимущества использования вихревого расходомера ЭМИС-ВИХРЬ 200

Снижение затрат на проектирование и установку

— Снижение времени и затрат на проектирование благодаря универсальности вихревого расходомера, широкому динамическому диапазону типоразмерному ряду.

— Использование вихревых расходомеров для измерения расхода газа и пара ЭМИС-ВИХРЬ 200 с коническими переходами исключает установку локальных сужений трубопровода и снижает общую стоимость монтажных работ.

— Отсутствие требований к шероховатости трубопровода, низкие требования к соосности и соблюдению прямых участков обеспечивают существенную экономию при монтаже по сравнению с расходомерами на основе переменного перепада давления.

— Каждый вихревой расходомер ЭМИС-ВИХРЬ проходит первичную проверку на работоспособность и точность измерений и не требует настройки под параметры процесса перед установкой.

Повышение стабильности

— Изменение технологических параметров в широком диапазоне не приводит к остановке процесса или ухудшению точности измерения расхода пара, газа и жидкости.

— Технология уплотнения сенсора обеспечивает максимальную защиту от термо- и гидроударов, повышая надежность измерений.

— Адаптивная настройка обработки сигнала снижает влияние вибрации на точность измерений.

Снижение расходов на обслуживание

— Высокая стабильность измерения расхода исключает периодическую перекалибровку вихревых расходомеров ЭМИС-ВИХРЬ.

— Отсутствие движущихся частей и полостей для засорения исключают необходимость периодическое обслуживание.

— Стоимость периодической поверки может быть существенно снижена за счет применения имитационной методике.

— Диагностика и замена узлов прибора может производиться без демонтажа датчика.

Вихревые расходомеры ЭМИС-ВИХРЬ 200 используются для измерения расхода газа, пара или жидкости. Максимальная эффективность использования приборов обеспечивается, когда:

— Необходимо измерять расход пара или газа с достаточно высоким содержанием жидкости.

— Газ в трубопроводе содержит твердые механические включения, и установка фильтра не допускается или экономически не выгодна.

— Необходимо обеспечить максимальную надежность и безопасность при измерении расхода сред с высокой температурой и агрессивных сред.

— Параметры расхода, давления, температуры, плотности измеряемой среды могут изменяться в процессе измерения, в том числе и скачкообразно.

Типовые задачи для расходомера вихревого ЭВ-200

— Коммерческий учет пара в котельных или для контроля технологических процессов

— Коммерческий учет природного газа на крупных предприятиях

— Контроль работы компрессора и учет потребления сжатого воздуха

— Измерение расхода промышленных технических газов

— Измерение потребления горелки

— Расход жидкостей для контроля технологических процессов

Технические характеристики расходомеров ЭВ-200

Характеристика Значение
Измеряемая среда жидкость; газ (в том числе ПНГ, сжатый воздух, кислород); насыщенный и перегретый пар

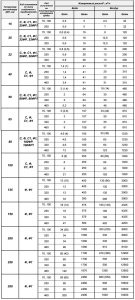

Диапазон расхода См. таблицу расходов
Погрешность до ±0,5% при измерении расхода жидкостей
до ±1% при измерении расхода газа и пара
Типоразмеры от 15 до 300 мм
Присоединение к трубопроводу фланцевое; фланцевое со встроенными переходами; сэндвич
Давление измеряемой среды до 25 МПа
Температура измеряемой среды от -60°С до +460°С *
Выходные сигналы аналоговый токовый 4-20 мА + HART (опция); импульсный; дискретный — режимы «реле расхода» и «дозатор»; частотный до 1000 Гц; цифровой Modbus RTU с интерфейсом RS-485 и USB
Взрывозащита 1ExibIIB(T1-T6)Х**; 1ExibIIC(T1-T6)Х**; 1ExiaIIB(T1-T6)Х**; 1ExiaIIC(T1-T6)Х**; 1ExdIIC(T1-T6)X; PB ExdI X; PB ExdibI X**; PO ExiaI**
Температура окружающей среды от -60°С до +70°С***
Пылевлагозащита IP67
Интервал между поверками 4 года
* -40°С…+460°С — стандартное исполнение
-60°С…+460°С — спец. исполнение
** кроме специального исполнения электронного преобразователя
*** -40°С…+70°С — стандартное исполнение
-50°С…+70°С — исполнение с термочехлом
-60°С…+70°С — спец. исполнение

Руководство по эксплуатации – расходомер ЭМИС-ВИХРЬ 200
