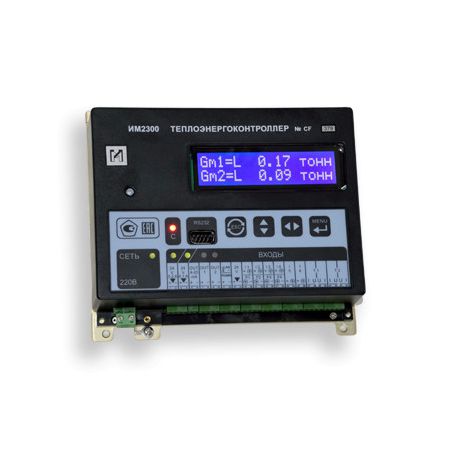

ИМ2300 Теплоэнергоконтроллер

Теплоэнергоконтроллеры ИМ2300 предназначены для измерений выходных сигналов измерительных преобразователей параметров измеряемой среды и последующих расчетов количества теплоносителя, тепловой энергии, расхода газа в стандартных условиях, расхода жидкости.

Запись прибора при заказе:

Теплоэнергоконтроллер ИМ2300Н1(ЩМ1,DIN,ВМ,ИРР)-ХF(C)ХIХR-Ф-П-О ИМ23.00.00.001ТУ

Н1 — настенное исполнение

ЩМ1(ЩМ1-Ех) – щитовое исполнение DIN – исполнение с установкой на DIN рейку

ВМ – исполнение DIN с выносным измерительным модулем

ИРР – одноканальное исполнение

ХF(C)ХIХR — конфигурация входных каналов

ХF — число числоимпульсных (частотных) каналов, Х=(0 – 5)

XC – число комбинированных каналов Х=(0 – 4)*

ХI – число токовых каналов, Х=(0 – 8)

ХR — число каналов термометров сопротивления, Х=(0 – 4)

Базовые конфигурации:

4C2I2R или 5F2I4R для исполнения Н1

2С4I2R или 4C4I2R для исполнения ЩМ1

2F4I для исполнения ЩМ1-Ех

2F2C2R или 1F или 2F или 4F для исполнения DIN 2F2C2R для исполнения ВМ

1I или 1F для исполнения ИРР

* комбинированный канал — токовый или число-импульсный (выбор типа канала-программный)

Ф — функциональное назначение

1 — Тепловычислитель в составе теплосчетчиков (водяные системы)

2 — Тепловычислитель в составе теплосчетчиков пара

3 — Газовый корректор (вычислитель объема газа в стандартных условиях)

4 — Программирование по заказу

5 — Программирование потребителем

П — модификация источника питания

2 — мод.2 (без источника питания расходомеров)

3 — мод.3 (с источником питания расходомеров)

О — дополнительные опции

ПК – программа IMProgram и кабель для программирования

RS485 – дополнительный (второй) интерфейс RS485

42 – выход (4 – 20) мА

42х2 – два выхода (4 – 20) мА

ML – канал MicroLan

Технические характеристики тепловычислителя ИМ2300

Входные каналы:

Унифицированные токовые (0 – 5) мА, (0 – 20) мА, (4 – 20) мА (от 0 до 8 каналов) или потенциальные (0 – 5) В, (0 – 10) В (от 0 до 4 каналов).

Частотные или число-импульсные (от 0 до 5 каналов). Диапазон частот от 0,002 до 2000 Гц

Дискретные (от 0 до 4 каналов).

Суммарное число каналов не более:

— исполнение Н1 — 8;

— исполнение Н1(5F2I4R) — 11;

— исполнение ЩМ1 — 10;

— исполнение ЩМ1-Ех — 6;

— исполнение DIN и ВМ — 6;

— исполнение ИРР — 1.

Термометров сопротивления (от 0 до 4 каналов).

Диапазон измеряемых температур от минус 70 до плюс 500 С).

Градуировки термометров сопротивления:

50П, 100П, 500П (W100 = 1,391);

Pt100, Pt500 (W100 = 1,385);

50М, 100М (W100 = 1,428).

Схема подключения 4-х проводная.

Все каналы гальванически развязаны от корпуса прибора.

Имеется источник питания первичных преобразователей (4 – 20) мА со следующими параметрами: напряжение — 24 В, ток нагрузки — 100 мА,

Имеется источник питания расходомеров (мод.3) с одним, двумя или четырьмя (исполнение DIN-4F) гальванически развязанными каналами.

Выходное напряжение источника, В — 24 В 5 %.

Ток нагрузки, мА:

– для исполнения DIN, ИРР, ВМ — 100 на 1 канал;

– для исполнения ЩМ1, Н1 — 300 (200 и 100; 150 и 150) на 2 канала;

– для исполнения ЩМ1-Ех — 60 на 1 канал.

Входное сопротивление для токовых входов, Ом — 50; 100 или 250 1 % (10 кОм 5% для потенциальных входов).

Вытекающий ток:

– для числоимпульсных каналов — 4,5 1,0 мА,

– для комбинированных каналов — 10 2,0 мА,

Выходные каналы:

До 4 каналов типа сухой контакт. В качестве коммутационных элементов использованы твердотельные реле (напряжение коммутации – 60 В, ток – 150 мА).

До 2 пассивных токовых каналов (4 – 20) мА с приведенной погрешностью 0,1 % или 0,2 %. Напряжение питания от 10 до 30 В. Каналы имеют гальваническую развязку.

Метрологические характеристики приборов ИМ2300

Пределы допускаемой основной погрешности при преобразовании входных сигналов: — приведенной для унифицированных входных сигналов (электрический ток, электрическое напряжение), %	±0,05 или ±0,1; или ±0,2 (за нормирующее значение принимается значение диапазона измерений входного сигнала)
— относительной для число-импульсных (частотных) входных сигналов, %	±0,05 или ±0,1
— абсолютной для входных сигналов от термопреобразователей сопротивления, ºС:
— в диапазоне с разностью верхнего и нижнего пределов измерений ≤ 300 ºС	±0,1 или ±0,2
— в диапазоне с разностью верхнего и нижнего пределов измерений > 300 ºС	±0,5
— абсолютной при измерении разности температур (Δt) парных измерительных каналов для входных сигналов от термопреобразователей сопротивления в диапазоне от 0 до 150 ºС, ºС	±[0,03 + 0,001·Δt]
