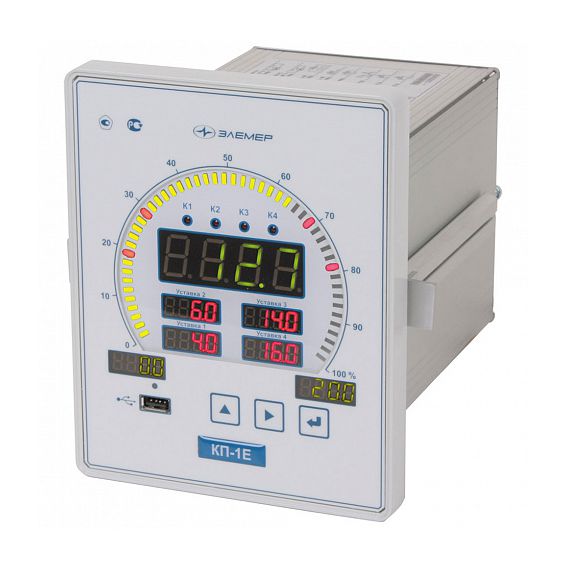

Код заказа — КП-1Е, КП-140Е
Регистраторы технологические КП-1Е и КП-140Е предназначены для измерения и автоматического регулирования температуры и других неэлектрических величин, преобразованных в сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току.
Встроенный буфер памяти позволяет архивировать значения измеряемой величины.
Для переноса архива на ПК предусмотрен USB-порт на лицевой панели.
Приборы применяются в различных технологических процессах в промышленности и энергетике, в том числе атомной.
Технические характеристики и монтажные размеры прибора позволяют легко модернизировать АСУ ТП и заменить устаревшие аналоги.
Основные характеристики регистраторов КП-1Е, КП-140Е
— Количество универсальных аналоговых входных каналов — 1;
— Функция архивирования данных во внутреннюю память;
— Регулировка яркости индикаторов;
— Количество уставок — 4;
— Количество реле — 4 (~250 В × 5 А; =250 В × 0,1 А);
— Встроенный источник питания — =24 В или =36 В, 22 мА;
— Унифицированный токовый выходной сигнал — 0…5 или 4…20 мА;
— Унифицированный выходной сигнал по напряжению — 0…10 В;
— 4-разрядный цветопеременный светодиодный (СД) индикатор текущего значения измеряемой величины, 3-цветный шкальный СД-индикатор положения измеряемой величины по отношению к уставкам; 4 индикатора для отображения значений уставок, 2 индикатора для отображения значений пределов дискретной шкалы;
— Настройка прибора — при помощи клавиатуры на лицевой панели или с помощью ПК;
— Интерфейсы — RS-485 (Modbus RTU);
— Устойчивость к электромагнитным помехам (ЭМС) — III-A, IV-A;
— Варианты исполнения — общепромышленное, атомное (повышенной надежности);
— Размеры лицевой панели — 144 × 144 мм (КП-140Е), 160 × 200 мм (КП-1Е);
— Размеры выреза в щите — 138 × 138 мм (КП-140Е), 138 × 138 мм или 192 × 155 мм (КП-1Е);
— Межповерочный интервал — до 5 лет (зависит от класса точности и варианта исполнения);
— Гарантийный срок эксплуатации — 5 лет.
Тип прибора |
КП-1Е, КП-140E |
TFT-монитор |
— |
Варианты исполнения |
общепромышленное, атомное (А) |
Первичные преобразователи |
50М; 50П; 53М (Гр.23); 46П (Гр.21); 100М; 100П; Pt100; Ni100; ЖК (J); ХК (L); ХА (K); ПП (R); ПП (S); ПР (B); ВР (A-1); ВР (A-2); ВР (A-3); МКн (T); НН (N); ХКн (Е); 0…5, 0…20, 4…20 мА; 0…75, 0…100 мВ; 0…320 Ом |
Основная приведенная погрешность |
от ±0,2 % |
Количество аналоговых входов |
1 |
Количество токовых выходов |
1 |
Количество дискретных (релейных) выходов |
4 |
Количество уставок на каждый канал |
4 |
Наличие интерфейсов |
RS-485 (Modbus RTU), USB |
Гальваническая развязка |
+ |
Встроенный источник питания |
=24 В или =36 В, 22 мА |
Питание прибора |
~130…249 В, 50 Гц, =150…249 В |
Потребляемая мощность |
20 В•А |
Резервное питание |
+ |
Энергонезависимая память |
64 МБ |
Климатическое исполнение |
С3 (–25…+50 °С), УХЛ3.1 (–25…+50 °С) |
Степень защиты от пыли и влаги |
IP54 (лицевая панель), IP20 (корпус) |
Электромагнитная совместимость (ЭМС) |
III-A, IV-A |
Передняя панель, мм |
160 × 200 (КП-1Е), 144 × 144 (КП-140Е) |
Вырез в щите/монтажная глубина, мм |
138 × 138 |
