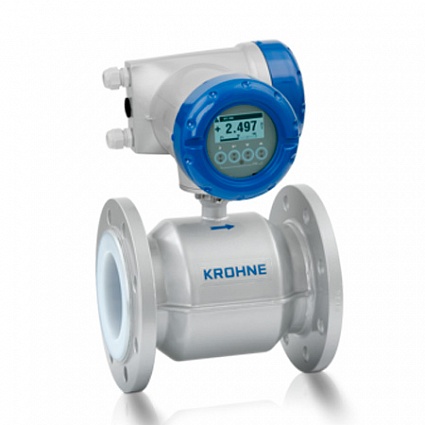

Электромагнитный расходомер OPTIFLUX 4400 (ЭМР) разработан в соответствии со стандартом IEC 61508 для применения в системах обеспечения безопасности с уровнем полноты безопасности до SIL 2/3.
В нем реализована возможность проведения автоматизированных частичных контрольных испытаний, что позволяет увеличить интервал времени между полномасштабными испытаниями и повысить эффективное время работы автоматизированных систем безопасности.
Отличительные особенности расходомера OPTIFLUX 4400
— Возможность автоматизированной частичной проверки с целью увеличения интервала полномасштабных контрольных испытаний
— Интегрированное измерение проводимости
— Расширенный пакет диагностических функций:
— Соответствие требованиям стандарта NAMUR NE 107
— Интервал диагностических проверок, включая время отклика на отказ, которое составляет всего 2 минуты: подается предупреждающий сигнал, если прибор выходит за пределы спецификации
— Обнаружение пузырьков газа, твердых включений, коррозии электродов и отложений на них, изменение проводимости, состояние пустой или частично заполненной трубы, искаженный профиль потока, внешние магнитные поля и т.д.
— Резервное хранение данных
— Протоколирование событий в режиме реального времени
— Удобный цветной дисплей для индикации состояния
— Простота установки и настройки прибора:
— Оптимизированное меню прибора: сокращение количества пунктов меню для быстрого ввода в эксплуатацию
— Доступна запатентованная опция «виртуальное заземление»: экономически эффективный монтаж без использования заземляющих колец (в применениях, не требующих уровня полноты безопасности SIL)
— Высокая точность измерения и долговременная стабильность: погрешность измерения всего ±0,2% от измеренного значения ±1 мм/с
— Широкий выбор материалов для футеровки и электродов
— Одобрено для использования во взрывоопасных зонах: ATEX, IECEx db eb
— Проверка расходомера в условиях эксплуатации с помощью средств технического обслуживания OPTICHECK Master и OPTICHECK DTM, например, для документирования частичных контрольных испытаний согласно стандарту IEC 61508
Типичные применения расходомера OPTIFLUX 4400
Общая информация
— Автоматизированные системы безопасности (SIL 2/3)
— Применения с высокими требованиями к точности
Технические характеристики расходомера KROHNE OPTIFLUX 4400
| Тип изделия |
Расходомер |
| Наименование серии приборов |
OPTIFLUX |
| Позиционирование продукта |
Для автоматизированных систем безопасности |
| Принцип измерения |
Электромагнитный |
| Контакт с измеряемой средой |
Да |
| Измеряемые среды |
Жидкости |
| Номинальный диаметр / типоразмер |
DN2.5…DN2000 / ⅒…80″ |
| Рабочее давление |
макс. 40 бар изб/
580 фунт/кв.дюйм изб |
| Температура измеряемой среды |
-40…+180°C/
-40…+356°F |
| Футеровка |
Этилен тетрафторэтилен (ETFE), Твёрдая резина, Перфторалкоксидный полимер (ПФА), Политетрафторэтилен (ПТФЭ), Полиуретан (PUR) |
| Фланцевые присоединения |
EN (1092-1): DN2,5…2000 (больше по запросу)
ASME (B 16.5): ⅒…80″ (больше по запросу)
JIS (B 2220): 2,5…1000A |
| Номинальное давление (EN 1092-1) |
PN40 |
| Номинальное давление (JIS B 2220) |
20k |
| Номинальное давление (ASME B 16.5) |
класс 300# |
| Сертификаты/Разрешения по безопасности |
SIL 2/3 |
| Соответствие рекомендациям NAMUR |
NE 107, NE 21, NE 43, NE 53, NE 131 |
| Сертификаты/Разрешения для взрывоопасных зон |
ATEX, IECEx |
| Аналоговые выходы |
4…20 мА |
| Бинарные выходы |
Частотный, Импульсный, Cостояния |
| Дискретные выходы |
HART® |
