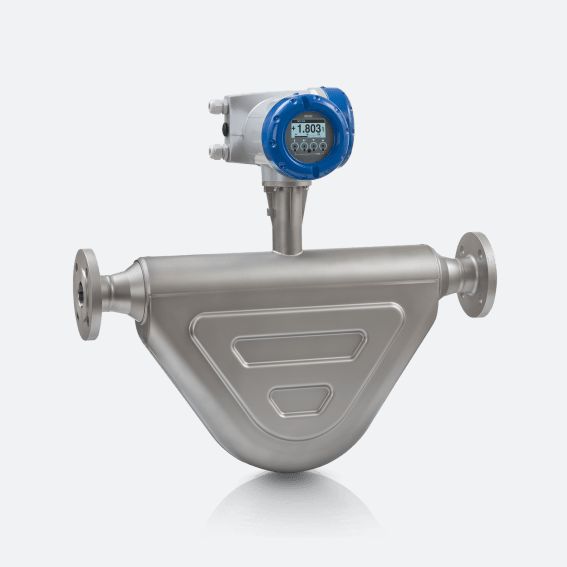

Расходомер OPTIMASS 6400 представляет собой устанавливающий стандарты высокопроизводительный кориолисовый массовый расходомер для технологических процессов.
Расходомер OPTIMASS 6400 со сдвоенной изогнутой трубой характеризуется превосходными характеристиками и высокой точностью измерений практически во всех применениях: от управления процессом в нефтехимической отрасли промышленности и измерений концентрации в сфере производства напитков и пищевых продуктов до коммерческого учёта при наливе и транспортировке веществ в нефтегазовой промышленности.
Благодаря использованию самых передовых технологий расходомер OPTIMASS 6400 является оптимальным устройством для измерения расхода низкотемпературных сред, таких как сжиженный природный газ (СПГ), при температуре до -200°C, а также для высокотемпературных применений (до 400°C) и работы при высоком давлении (до 200 бар изб).
Отличительные особенности расходомера OPTIMASS 6400
— Конструкция со сдвоенной изогнутой трубой
— Контроль вовлеченного газа (EGMTM): обеспечивает функционирование расходомера при наличии воздушных или газовых фракций в измеряемой среде
— Единственный кориолисовый массовый расходомер, представленный на рынке, который обеспечивает безопасный беспроводной доступ по Bluetooth® или удаленно через HART® в системах, связанных с обеспечением безопасности
— Сертификация SIL 2/3 согласно IEC 61508-2010, до DN200 / 8″
— Допустимы частичные контрольные испытания с охватом до 82%
— Быстрая и полностью цифровая обработка сигнала
— Встроенное измерение температуры
— Оптимизированная конструкция разделителя потока для минимизации потерь давления
— Высокоточное измерение массы, плотности и объёмного расхода сред (опционально ±0,05% от ИЗ)
— Наивысший класс точности 0,3 согласно OIML для коммерческого учёта
— Доступен в исполнении SIL 2/3 до DN200
— Всесторонняя диагностика измерительного устройства и технологического процесса (включая NE 107)
— Первичный преобразователь доступен в исполнении из трёх различных материалов (включая дуплексную сталь и сплав 22)
— Различные опции (система обогрева, отверстия для продувки и т.д.)
— Возможность самодренирования при монтаже в вертикальном положении
— Нечувствительность к перекрёстным помехам: невосприимчивость к монтажному положению и устойчивость к изменениям рабочих условий
— Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK
Типичные применения расходомера OPTIMASS 6400
Общее
— Жидкости с периодически возникающими газовыми включениями
— Низкие или высокие температуры (-200…+400°C)
— Сверхкритические газы
— Коммерческий учёт
— В автоматизированных системах безопасности (SIL 2/3)
Химическая и иные перерабатывающие отрасли промышленности
— Измерение концентрации и плотности
— Крупнотоннажная загрузка
— Дозирование и смешивание для реакторов
— Расщепление углеводородов
Нефтегазовая промышленность
— Узлы учёта, крупнотоннажная загрузка, перекачка по трубопроводу
— Измерение плотности в байпасном контуре
— Сжиженный природный газ (СПГ)
— Крупнотоннажная загрузка
— Встроенное измерение плотности в трубопроводе
— Измерение многофазных сред в добывающем секторе промышленности
Пищевая промышленность и производство напитков
— Розлив, дозирование, наполнение
— Измерение массового расхода мороженого и молока (например, на пунктах приёма сырого молока)
— Измерение расхода, плотности, удельного веса в процессах пивоварения
— Дозирование экстракта хмеля
— Измерение градусов Брикс, плотности и расхода фруктовых соков
— Дозирование натуральных масел, жира, овощей (например, шпинат) и т.д.
— Впрыскивание CO2 в безалкогольные напитки
Фармацевтическая промышленность
— Розлив, дозирование, наполнение
— Экстракция растворителями
Судостроение и судоходство
— Измерение загружаемого и потребляемого топлива
Целлюлозно-бумажная промышленность
— Добавки, отбеливатели и красители
— Кристаллизирующиеся, застывающие и криогенные измеряемые среды
Технические характеристики расходомера KROHNE OPTIMASS 6400
| Тип изделия |
Расходомер |
| Наименование серии приборов |
OPTIMASS |
| Позиционирование продукта |
Для сложных применений в технологических процессах и системах коммерческого учёта |
| Принцип измерения |
Кориолисовый |
| Измеряемые среды |
Газы, Жидкости |
| Рабочее давление |
max. 200 бар изб/
2900 фунт/кв. дюйм изб |
| Измерительная труба |
Аустенитная нержавеющая сталь (1.4404/316L),
Аустенитный сплав (2.4602/сплав 22),
Дуплексная нержавеющая сталь (1.4462/318) |
| Фланцевые присоединения |
EN (1092-1): DN10…300
ASME (B 16.5): ½…12″
JIS (B 2220): 10…100A |
| Номинальное давление (EN 1092-1) |
PN160 |
| Номинальное давление (JIS B 2220) |
20k |
| Номинальное давление (ASME B 16.5) |
Cl 150# |
| Сертификаты/Разрешения по безопасности |
SIL 2/3 |
| Сертификаты/Разрешения для взрывоопасных зон |
ATEX, cFMus, EAC Ex, IECEx, INMETRO, KCs, NEPSI |
| Сертификаты/Разрешения для гигиенических применений |
3A, EC 1935/2004, EHEDG, FDA |
| Сертификаты/Разрешения для морских применений |
ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS |
| Сертификаты/Разрешения другие |
NACE |
| Аналоговые выходы |
4…20 мА |
| Бинарные выходы |
Частотный, Предельные выключатели, Импульсный, Состояния |
| Дискретные выходы |
Bluetooth, EtherNet/IP™, FOUNDATION™ fieldbus, HART®, Modbus RTU, Profibus-DP, Profibus-PA, PROFINET |
