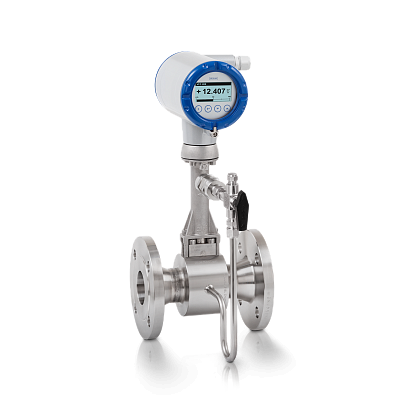

OPTISWIRL 4200 представляет собой вихревой расходомер со встроенным датчиком температуры.
Расходомер OPTISWIRL 4200 предназначен прежде всего для измерения расхода жидкостей, сухих или влажных газов и насыщенного или перегретого пара в системах технологического обеспечения (вспомогательных контурах) и распределительных сетях.
Расходомер OPTISWIRL 4200 прибор является также оптимальным решением для усовершенствованных систем управления энергопотреблением (в соответствии с ISO 50001), так как доступен с функцией встроенного измерения суммарной и полезной тепловой энергии для пара и конденсата.
Для измерения расхода газа и пара при нестабильных рабочих условиях вихревой расходомер может оснащаться опционально доступным встроенным датчиком давления.
Отличительные особенности расходомера OPTISWIRL 4200
— Фланцевое или компактное сэндвич- (бесфланцевое) исполнение (до DN100 / 4″)
— Компактное универсальное устройство для различных рабочих условий
— Встроенное вычисление суммарной и полезной тепловой энергии для пара и горячей воды
— Опционально доступный отсечной клапан для возможности демонтажа датчика давления без прерывания технологического процесса (например, в случае его калибровки или замены)
— Усовершенствованная технология фильтрации сигналов (AVFD, Усовершенствованное детектирование частоты вихреобразования)
— Опционально доступное встроенное сужение номинального диаметра, большой диапазон измерения
— Приблизительно на 45% меньше расходов на монтаж по сравнению с вихревым расходомером с дополнительными датчиками температуры и давления и вычислителем расхода
— Также доступен в сдвоенном исполнении с двумя независимыми первичными преобразователями и преобразователями сигналов в одном устройстве для многопродуктовых трубопроводов
— Возможность поставки в качестве раздельной версии с корпусом полевого исполнения для установки преобразователя сигналов на расстоянии до 50 м / 164 фут от первичного преобразователя
— Сертификация по SIL 2/3
— Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK
Типичные применения расходомера OPTISWIRL 4200
Общее
— Применения общего назначения в секторе энергетики: распределение энергии во вспомогательных контурах и системах инженерной коммуникации
— Измерение (не)проводящих жидкостей, газов, насыщенного и перегретого пара
— Измерение суммарной/полезной тепловой энергии пара и горячей воды
— Мониторинг работы компрессоров и оценка подаваемого атмосферного воздуха (FAD)
— Измерение потребления промышленных газов (природный газ, азот и т.д.)
— Измерение потребления в системах сжатого воздуха
Химическая и иные перерабатывающие отрасли промышленности
— Углеводороды, термические масла и т.д.
— Растворители
— Опреснённая вода
— Газы, сварочные газы, пар
— Продукты нефтепереработки (бензол, этилен и т.д.)
Металлургическая и сталелитейная промышленность
— Контуры охлаждения
— Сжатый воздух
— Инертные газы
— Кислород
— Природный газ
— Пар
Пищевая промышленность и производство напитков
-Очищенная и опреснённая вода
— CO2
— Измерение газа, потребляемого горелками
— Пар
Станкостроение и приборостроение (производство комплектного оборудования)
— Транспортирующий воздух (в системах пневмотранспорта) и т.д. (например, для установок получения стерильного воздуха, упаковочных машин и т.д.)
— Измерение газа, потребляемого горелками
Сектор очистки сточных вод, возобновляемые источники энергии
— Системы измерения расхода сухого и влажного биогаза на входе теплоэнергостанций
Целлюлозно-бумажная промышленность
— Сжатый воздух, пар и т.д.
Нефтегазовая промышленность
— Продукты нефтепереработки (бензол, этилен, пар и т.д.)
— Природный газ
Технические характеристики расходомера KROHNE OPTISWIRL 4200
| Тип изделия |
Расходомер |
| Наименование серии приборов |
OPTISWIRL |
| Позиционирование продукта |
Для применений общего назначения в секторе энергетики и систем управления энергопотреблением |
| Принцип измерения |
Вихревой |
| Измеряемые среды |
Газы, Жидкости, Пар |
| Рабочее давление |
max. 100 бар изб/
1450 фунт/кв. дюйм изб |
| Измерительная труба |
Аустенитная нержавеющая сталь (1.4404/316L), Аустенитный сплав (2.4602/сплав 22) |
| Технологическое присоединение |
Аустенитная нержавеющая сталь (1.4404/316L), Аустенитный сплав (2.4602/сплав 22) |
| Фланцевые присоединения |
EN (1092-1): DN15…300
ASME (B 16.5): ½…12″
JIS (B 2220): 15…300A |
| Номинальное давление (EN 1092-1) |
PN100 |
| Номинальное давление (JIS B 2220) |
20k |
| Номинальное давление (ASME B 16.5) |
Cl 600# |
| Другие присоединения |
Sandwich connection:
EN (1092-1): DN15…100
ASME (B 16.5): ½…4″ |
| Сертификаты/Разрешения по безопасности |
SIL 2/3 |
| Сертификаты/Разрешения для взрывоопасных зон |
ATEX, cQPSus, EAC Ex, IECEx, INMETRO, KCs, NEPSI |
| Сертификаты/Разрешения другие |
CRN, NACE |
| Аналоговые выходы |
4…20 мА |
| Бинарные выходы |
Частотный, Предельные выключатели, Импульсный, Cостояния |
| Дискретные выходы |
FOUNDATION™ fieldbus, HART®, Profibus-PA |
