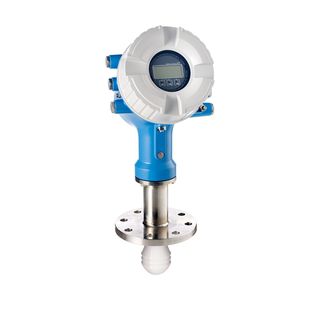

Уровнемер Micropilot NMR81 предназначен для использования в коммерческом учете и управлении запасами.
Уровнемер Micropilot NMR81 одобрен NMi и PTB, отвечает всем стандартам согласно OIML R85 и APL 3.1B и всем российским требованиям.
Уровнемер Micropilot NMR81 специально предназначена для работы в условиях свободного распространения волн на дистанциях до 70 м. Линзовая антенна с защитой от конденсата.
Антенна 80 ГГц с защитой от конденсата предназначена для условий свободного распространения волн (дистанция до 70 м) и имеет высокую фокусировку луча для работы в установках с патрубками, расположенными вблизи стенок резервуаров.
Присоединения к процессу: фланцевые
Температура: -40 … +170°C
Давление: от вакуума до +16 бар
Диапазон измерения: макс. 70 м
Погрешность: ±0,5 мм
Международные сертификаты на применение во взрывоопасных зонах и в коммерческом учете, контурах ПАЗ, SIL
Преимущества уровнемера Micropilot NMR81
— Программное и аппаратное обеспечение разработаны согласно стандарту ГОСТ Р МЭК 61508 (IEC 61508) и обеспечивают высокий уровень полноты безопасности (до SIL3 в случае однородного резервирования)
— Максимальная надежность – точность до ±0,5 мм
— Разработан в соответствии с международными метрологическими рекомендациями, в том числе OIML R85 и API MPMS
— Местные и национальные сертификаты, такие как NMi и PTB, для коммерческого учета
— Легкая установка и беспроблемная эксплуатация – простое подключение к распределительным системам (ПЛК/РСУ) на основе открытых протоколов
Характеристики уровнемера Micropilot NMR81
| Принцип измерения |
Радарный принцип измерения |
| Характеристики/Применение |
Линзовая антенна, 80 ГГц: высокоточные измерения для складских резервуаров до 30 м (98 футов) |
| Доп.информация |
Измерение уровня в режиме коммерческого учета
Измерение вблизи стены резервуара |
| Питание / Коммуникация |
85…264 В перем. тока |
| Погрешность |
до 0,5 мм |
| Температура окружающей среды |
Стандартный вариант:
-40°C…60°C
(-40°F…140°F)
Для калибровки в соответствии с нормативными
стандартами:
-25°C…55°C
(-13°F…131°F) |
| Рабочая температура |
-40 °C…200 °C
(-40 °F…392 °F) |
| Рабочее давление абс. / макс. предел избыточного давления |
Вакуум……16 бар абс. |
| Смачиваемые части |
316L, PTFE |
| Присоединение к процессу |
Фланец:
DN50/2″…DN300/12″
Фланец с инструментом регулировки:
DN100/4″…DN300/12″
UNI-фланец
DN150/6″…DN300/12″
UNI-фланец с инструментом регулировки:
DN150/6″…DN300/12″ |
| Макс. значение измерения |
70 м (230 футов)
Для калибровки в соответствии с установленными
стандартами:
30 м (98 футов) |
| Связь |
Выходы:
Цифровая шина: Modbus RS485, V1, HART
Аналоговый выход 4–20 мА (Exi/ Exd)
Релейный выход (Exd)
Входы:
Аналоговый вход 4–20 мА (Exi/ Exd)
2-, 3-, 4-проводной вход RTD
Дискретный вход (Exd, пассивный/активный) |
| Сертификаты/Нормативы |
ATEX, FM, IEC Ex, EAC, JPN Ex |
| Сертификаты безопасности |
Защита от перелива WHG
SIL |
| Сертификат по конструкции |
EN 10204-3.1
NACE MR0175, MR0103
AD2000 |
| Метрологические сертификаты и нормативы |
OIML, NMi, PTB |
| Опции |
Цифровая шина с избыточностью
Корпус из алюминия с покрытием или 316L
Защитный козырек от атмосферных явлений
Регулируемые монтажные уплотнения |
| Диапазон применения |
Максимальный диапазон измерения
зависит от формы резервуара и/
или области применения
Интенсивное образование налипаний или
конденсата |
