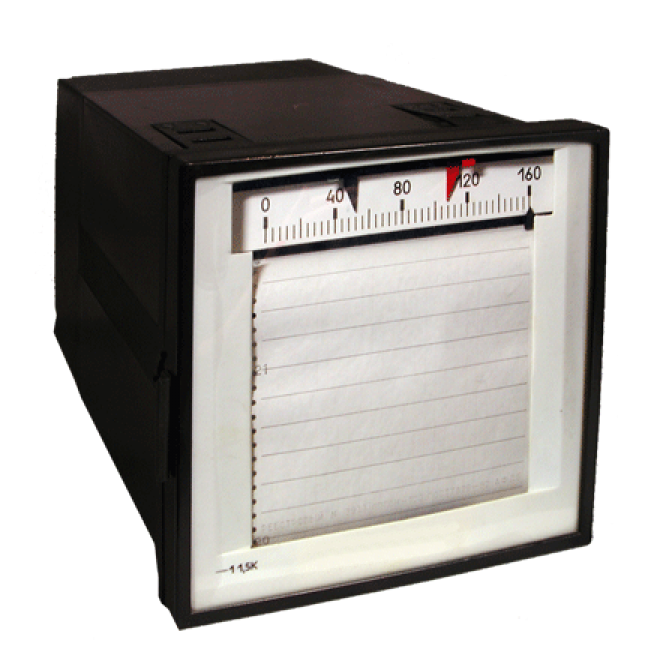

Прибор Н3022К предназначен для измерения, непрерывной записи и трехпозиционного регулирования электрических и неэлектрических величин, преобразованных в сигнал постоянного тока.
Запись показаний производится навесным пером на диаграммной ленте в прямоугольной системе координат.
Технические характеристики прибора Н3022К
| Класс точности |
| — по измерению и записи измеряемой величины |
1,0 |
| — по срабатыванию |
1,5 |
| — по записи времени |
0,5 |
| Конечные значения диапазонов измерения по току, мА |
5 и 20 |
| Ширина поля записи, мм |
100 |
| Время установления показаний, с |
1 |
| Номинальные значения скоростей перемещения диаграммной ленты, мм/час |
20; 60; 180; 600; 1800; 5400 |
| Потребляемая мощность, ВА |
15 |
| Температура окружающего воздуха, о С |
от 0 до + 50 |
| Относительная влажность при 25 ог С, % |
90 |
| Габаритные размеры, мм |
160х160х280 |
| Масса, кг |
5 |
Питание синхронного двигателя от сети переменного тока напряжением 220 В и частотой 50 Гц.
При заказе прибора Н3022К указать конечное значение диапазона измерений.
