Барьер искрозащиты РИФ-АГ4 предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами, связанными с получением, переработкой, использованием и хранением взрыво- и пожароопасных веществ и продуктов.
Барьер РИФ-АГ4 предназначен для преобразования и передачи сигналов управления электропневматическими преобразователями или другими устройствами автоматики, находящихся в искробезопасной зоне.
Выполнен в соответствии с требованиями предъявляемыми ГОСТ Р МЭК 60079-11-2010 к взрывозащищенному электрооборудованию подгрупп IIС и IIB, имеют маркировку по взрывозащите «[Ех iа Ga]IIС/IIB».
Условия применения:
— температура окружающей среды от минус 20 до 60 °С;
— относительная влажность окружающего воздуха от 30 до 80 %;
— атмосферное давление от 86 до 106 кПа;
— синусоидальные вибрации частотой от 10 до 55 Гц.
Конструктивно выполнен в пластмассовом корпусе для крепления на DIN-рейку 35 мм.
На передней панели расположен светодиод наличия напряжения питания.
Сверху расположены клеммы для подключения искроопасных цепей, снизу – искробезопасных.
Технические характеристики барьера искрозащиты РИФ-АГ4
| Наименование |
Значение |
| Напряжение питания постоянного тока, В |
От 18 до 42 |
| Диапазон изменения тока искробезопасной цепи, мА |
От 4 до 20 |
| Напряжение питания датчика при нагрузке 20 мА (искробезопасная цепь), В не менее |
15,3 |
| Пульсации искробезопасной цепи, мВ, не более |
150 |
| Пределы основной приведенной погрешности преобразования, % от диапазона Iвых (16мА) |
± 0,25 |
| Нагрузочное сопротивление искроопасной цепи, Ом, не более |
500 |
Входное сопротивление искроопасной цепи, Ом, не более для сигнала:
— от 0 до 5 мА
— от 4 до 20 мА |
50
150 |
| Ток потребления при напряжении питания (24 ± 2,4) В, мА, не более |
110 |
| Индикация наличия напряжения питания |
есть |
| Масса, кг не более |
0,135 |
| Средняя наработка на отказ, ч, не менее |
120000 |
| Средний срок службы, лет, не менее |
12 |
| Степень пылевлагозащиты корпуса |
IР30 по ГОСТ 14252-96 |

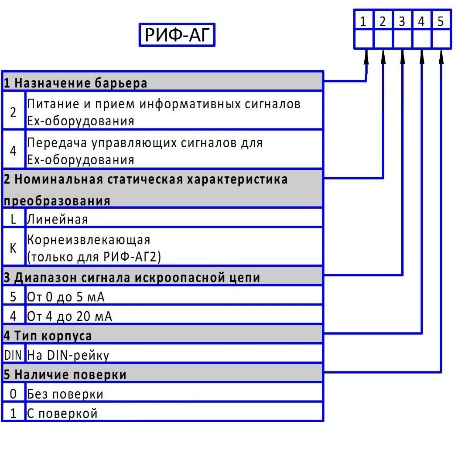

Форма заказа барьера искрозащиты РИФ-АГ4
Пример записи при заказе:
РИФ-АГ404DIN0 – 1 штука
