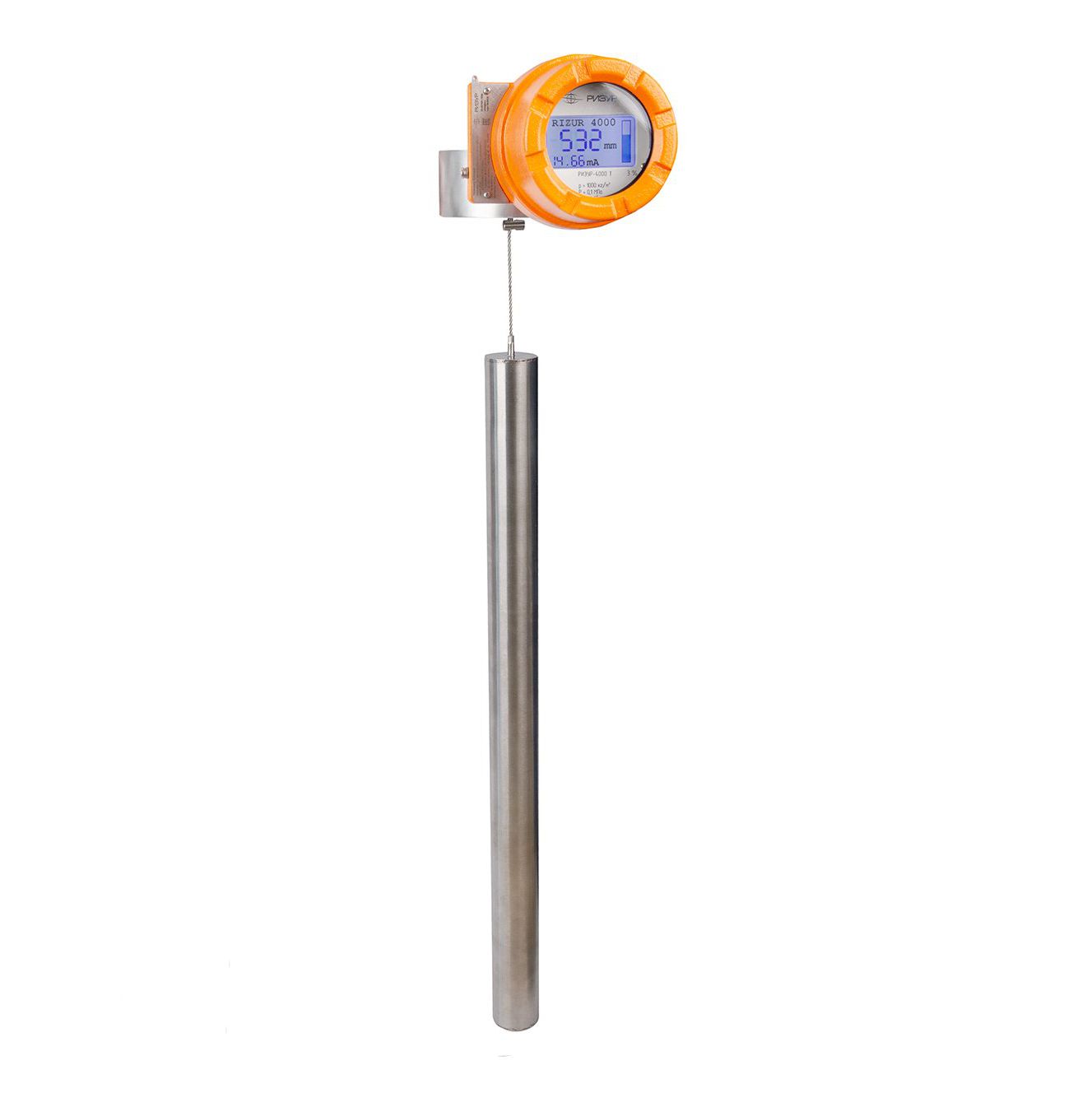

Уровнемеры буйковые РИЗУР-4000 предназначены для непрерывного измерения уровня жидкостей в открытых и закрытых резервуарах, а также преобразования измеренных значений в выходной сигнал в зависимости от исполнения уровнемера.
Основные преимущества:
— Возможность измерений уровня различных типов жидкостей;
— Простота установки и использования;
— Возможность работы в широком диапазоне температур и давления;
— Возможность использования в агрессивных средах;
— Диапазон измерений уровня от 0 до 16 000 мм;
— Температура от -195 до +400°С;
— Плотность от 400 до 2000 кг/м3.
Уровнемеры РИЗУР-4000 предназначены для измерений и цифровой индикации уровня различных жидких сред в открытых или закрытых, в том числе находящихся под давлением, емкостях и технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслей промышленности.
Ориентация при монтаже на объекте – вертикальная. Уровнемеры не содержат материалов и источников излучения, оказывающих вредное влияние на окружающую среду и здоровье человека.
Уровнемеры отличаются простотой конструкции, широким диапазоном рабочих температур и давления, что делает область применения устройства очень разнообразным. Единственное ограничение по данным приборам – это запрет на использование в средах, образующих налипание или отложение осадка на поплавок.
Уровнемеры могут изготавливаться в двух исполнениях пружинно-магнитного узла.
РИЗУР-4000ЛП — Магнитный узел линейного перемещения
РИЗУР-4000ОП — Магнитный узел поворотно-осевого перемещения
Принцип действия буйковых уровнемеров основан на широко известном физическом явлении, описанном в законе Архимеда: на тело, погруженное в жидкость, действует выталкивающая сила, которая пропорциональна весу вытесненной телом жидкости.
Принцип действия основан на измерении выталкивающей силы жидкости. При изменении уровня жидкости в сосуде изменяется выталкивающая сила, воздействующая на буек, вследствие чего, изменяется нагрузка на пружину, на которой он подвешен. Изменение нагрузки на пружине приводит к изменению положения магнита. Результаты изменения положения магнита передаются на дисплей или стрелочный индикатор с помощью пружинно-магнитного узла, установленной в направляющей трубке.
Код заказа на уровнемер буйковый РИЗУР-4000
Пример записи при заказе:
| РИЗУР-4000 |
– |
ЛП |
– |
321 |
– |
Ш |
– |
Р/М48х2 |
– |
120/2730/100 |
– |
Б |
– |
0 |
– |
0 |
– |
Б |
– |
40 |
– |
930/1,5/150 |
– |
1,5 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
| 1.Исполнение пружинно-магнитного узла |
| ЛП |
Магнитный узел линейного перемещения |
| ОП |
Поворотно-осевого перемещения |
| 2. Материал буйка |
| 321 |
Нержавеющая сталь 12Х1810Т/AISI 321 |
| Х |
Специальное исполнение (указывается письменно вне кода заказа) |
| 3. Тип подвеса буйка |
| Ш |
Жесткий (Штанга) |
| Г |
Гибкий (выбирается при стесненных условиях монтажа или длине буйка> 3500м) |
|
| 4. Тип узла крепления |
| Р/М48х2 |
Резьбовое присоединение, штуцер М48х2 |
| Р/G 2” |
Резьбовое присоединение, штуцер G 2” |
| Р/NPT 2” |
Резьбовое присоединение, штуцер NPT 2” |
| Ф (I/DN/PN) |
Фланцевое присоединение* (I – обозначение фланцевых соединений соответствующих ГОСТ, DN – условный проход, PN – давление) |
| Х |
Специальное присоединение к процессу (указывается письменно вне кода заказа) |
| 5. Длина подвеса L1/ Максимальное значение диапазона измерений (М)/Расстояние от нижнего измеряемого уровня до дна резервуара |
| ХХ(ХХ/ХХ/ХХ) |
Длина подвеса L1/ Максимальное значение диапазона измерений (М)/Расстояние от нижнего измеряемого уровня до дна резервуара L2 |
|
L1 (не менее 120 мм) – расстояние от уплотнительной поверхности до верхнего измеряемого уровня; М – максимальное значение диапазона измерений. Расстояние от верхнего измеряемого уровня до нижнего измеряемого уровня; L2 (не менее 50 мм) – расстояние от нижнего измеряемого уровня до дна резервуара. |
| 7. Предельные выключатели |
| 0 |
Без предельных выключателей |
| ПВ1 |
Предельные выключатели (1 шт.) |
| ПВ2 |
Предельные выключатели (2 шт.) |
| 8. Кабельный ввод |
| 0 |
Без кабельных вводов (заглушка М20х1,5) |
| М |
Один кабельный ввод М20х1,5 для небронированного кабеля |
| Б |
Один кабельный ввод М20х1,5 для бронированного кабеля |
| Х |
Специальное исполнение (тип кабельных вводов указывается письменно вне кода заказа) |
| 9. Маркировка взрывозащиты |
| Б |
II Gb II C T6…T1 X |
| И |
0Ex ia IIC T6…Т3 Ga X |
| Д |
1Ex db IIC T6…T3 Gb X |
| 0 |
Без средств взрывозащиты |
| 10. Температура окружающей среды |
| 40 |
-40 … +60 °С |
| 60* |
-60 … +60 °С |
| * С применением термочехла |
| 11. Параметры измеряемой среды |
| ХХХ/ ХХ/ ХХ |
Плотность, кг/м³ (400-2000 кг/м³) / Давление, МПа (до 25 МПа)/ Температура, °С |
| 12. Погрешность измерений уровня, % |
| 0,2* |
± 0,2 |
| 0,5* |
± 0,5 |
| 1 |
± 1 |
| 1,5 |
± 1,5 |
| 4 |
± 4 |
| * Только для РИЗУР-4000-ОП |
Технические характеристики уровнемера РИЗУР-4000
| Материал корпуса |
алюминий |
| Материал буйка |
нержавеющая сталь |
| Длина чувствительного элемента (Буйка), мм |
от 0 до 16000 |
| Тип подвеса буйка |
жесткий / гибкий |
| Тип присоединения процесса |
резьбовое/фланцевое |
| Пределы допускаемой приведенной погрешности измерений уровня жидкости, % диапазона измерений |
— стрелочный индикатор: ±1; ±1,5; ±4
— цифровой индикатор, цифровой выходной сигнал: ±0,2; ±0,5; ±1; ±1,5; ±4 |
| Выходной сигнал и индикация |
— стрелочный + цифровой индикатор, 4…20 мА (двухпроводное подключение), протокол HART;
— стрелочный, без выходного сигнала;
— цифровой индикатор, 4…20 мА (двухпроводное подключение), протокол HART. |
| Напряжение питания, В |
24±20 % |
| Маркировка взрывозащиты |
— 0Ex ia IIC T6…Т1 Ga X
— 1Ex db IIC T6…T1 Gb X
— без взрывозащиты |
| Степень защиты от пыли и воды |
IP65/68 |
| Диапазон температур окружающей среды, °С |
-40…+60
-40…+120 (по спец. заказу) |
| *При комплектации уровнемера термочехлом допускается его эксплуатация при температуре окружающей среды от минус 60 °С.
Работоспособность цифрового индикатора обеспечивается при температуре окружающей среды от минус 20 °С до плюс 60 °С.
Воздействие более низких или высоких температур окружающей среды не приводит к повреждению цифрового индикатора, при этом его показания могут быть нечитаемыми, частота его обновлений снижается. |
Параметры контролируемой среды
| Диапазон температур контролируемой среды, °С |
-195…+400 |
| Плотность контролируемой среды, кг/м3 |
от 400 до 2000 |
| Давление контролируемой среды, МПа, не более |
25 |
| Вязкость, сСт |
до 50 сСт, при рабочей температуре, необходимо учитывать увеличение времени срабатывания на время стекания жидкости с ЧЭ |
| Средняя наработка на отказ, ч |
не менее 70 000 |
| Средний срок службы, лет |
не менее 10 |
|
