Буйковый сигнализатор уровня РИЗУР-М-Б предназначен для контроля верхнего уровня нефтепродуктов в резервуарах без понтона.
РИЗУР-М-Б может устанавливаться непосредственно на резервуар или использоваться с уровнемерной байпасной колонкой РИЗУР-КБУ.
РИЗУР-М-Б изготавливаются из нержавеющей стали или алюминия и эксплуатируются при температуре окружающей среды в диапазоне от — 40 до + 60 °C и от — 60 до + 60 °C (по согласованию).

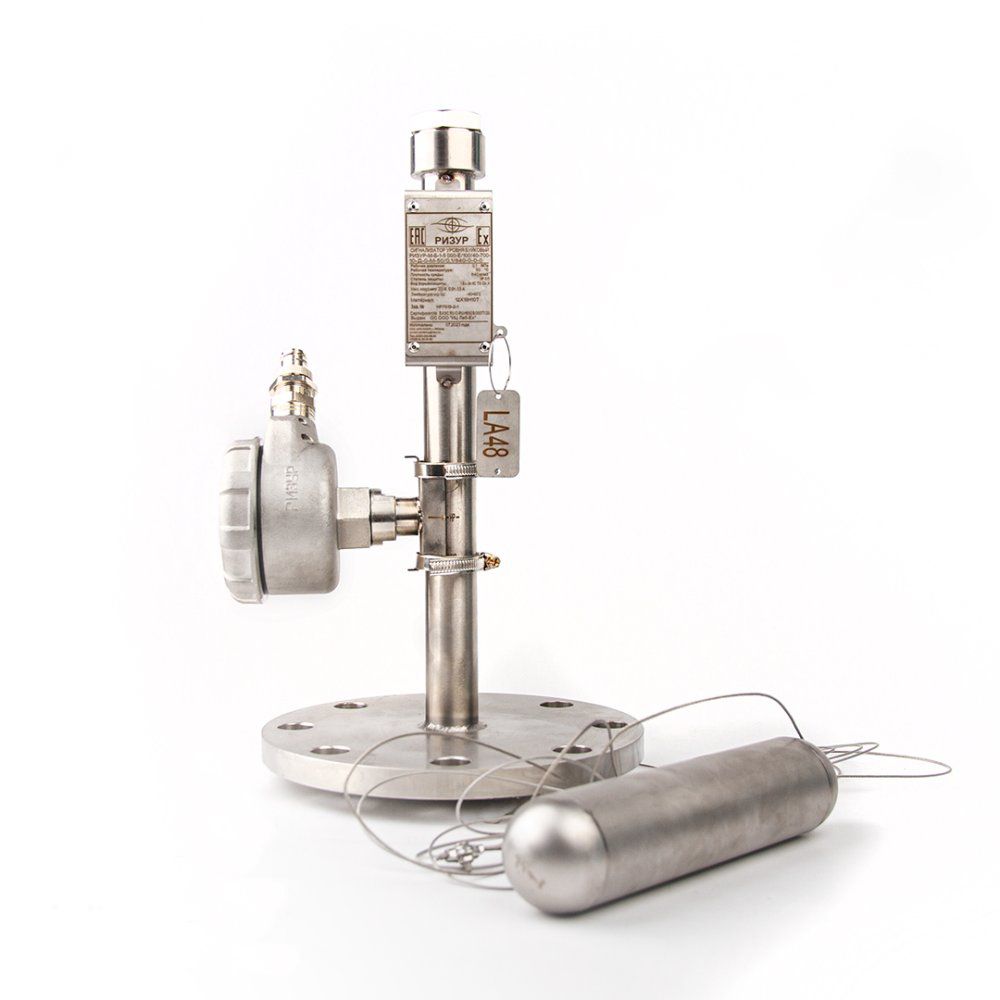

Сигнализатор уровня РИЗУР-М-Б состоит из взрывозащищенного корпуса, направляющей трубы и поплавка, подвешенного на тросе к штоку.
Взрывозащищенный корпус двух типов сигнализаторов прикреплен к направляющей трубе с помощью хомутов, что позволяет настроить положение геркона по отношению к постоянному магниту (НЗ, НР). В корпусе сигнализатора расположены кабельный ввод и клеммная колодка для ввода и подключения сигнального кабеля. Герметичность крышки обеспечивается уплотнительным кольцом.
Принцип работы буйкового сигнализатора РИЗУР-М-Б
В направляющей трубе сигнализаторов уровня РИЗУР-М-Б находится подвижный шток с установленным внутри постоянным магнитом. Шток подвешен к верхнему краю направляющей трубы на пружине. Снизу к штоку на тросе прикреплен поплавок (РИЗУР-М-Б). В корпусе сигнализатора закреплен геркон, изменяющий свое состояние под воздействием магнитного поля (замкнут или разомкнут).
Буйковый сигнализатор РИЗУР-М-Б:
При подъеме уровня жидкости поплавок, находящийся в разделе фаз: жидкость-газ, поднимается вверх. Шток с магнитом, под действием пружины, поднимается вверх. Магнит, проходя мимо корпуса сигнализатора, приводит в действие геркон.
Код заказа на буйковый сигнализатор уровня РИЗУР-М-Б
Пример записи при заказе:
| |
РИЗУР-М-Б |
– |
1 |
– |
500 |
– |
А/80/10 |
– |
Н |
– |
0 |
– |
М |
– |
20/1,6/700 |
– |
0 |
– |
0 |
– |
0 |
|
| |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
| 1. Модель |
| РИЗУР-М-Б |
Буйковый сигнализатор уровня вертикального монтажа |
| 2. Материал корпуса |
| 0 |
Алюминий (стандарт) |
| 1 |
Нержавеющая сталь 12Х18Н10Т/AISI321 |
| 3. Длина ЧЭ |
| XX |
указать необходимое расстояние от
уплотнительной поверхности до точки контроля в мм |
| 4. Присоединение к процессу |
| ФЛАНЦЕВОЕ |
| ХХ/_ /_ |
Исполнение уплотнительной поверхности фланца |
| A |
Исполнение A, плоскость |
| B |
Исполнение B, соединительный выступ |
| C |
Исполнение C, шип |
| D |
Исполнение D, паз |
| E |
Исполнение E, выступ |
| F |
Исполнение F, впадина |
| _ /ХХ/_ |
Условный проход, мм |
| 50 |
DN 50 (по согласованию с изготовителем) |
| 65 |
DN 65 |
| 80 |
DN 80 |
| 125 |
DN 125 |
| 150 |
DN 150 |
| _ /_ /ХХ |
Номинальное давление |
| 10 |
PN 10 |
| 16 |
PN 16 |
| 25 |
PN 25 |
| Х |
Спец. присоединение к процессу — резьбовое,
фланцевое, под приварку и др. (указывается письменно вне кода заказа) |
| 5. Вид взрывозащиты |
| И |
0Ex ia llC T6 Ga X – искробезопасная цепь |
| Д |
1Ex db llC T6 Gb X – взрывонепроницаемая оболочка |
| Н |
Без взрывозащиты |
| 6. Выходной сигнал |
| 0 |
сухой контакт |
| 1 |
4…20 мА |
| 2 |
NAMUR |
| 7. Кабельный ввод |
| 0 |
Без кабельных вводов (заглушка М20х1,5) |
| М |
Один кабельный ввод М20х1,5 для небронированного кабеля |
| ММ |
Два кабельных ввода М20х1,5 для небронированного кабеля |
| Б |
Один кабельный ввод М20х1,5 для бронированного кабеля |
| ББ |
Два кабельных ввода М20х1,5 для бронированного кабеля |
| X |
Специальное исполнение (количество и тип кабельных вводов указывается письменно вне кода заказа) |
| 8. Параметры рабочей среды |
| ХХ/ХХ/ХХ |
Температура, °С/Давление, МПа/Плотность среды, кг/м³ |
| 9. Необходимость уровнемерной колонки |
| 0 |
Без уровнемерной колонки |
| КБУ |
В комплекте с уровнемерной колонкой* |
*Необходимо приложить код заказа уровнемерной
колонки или заполненный опросный лист на уровнемерную колонку |
| 10. Необходимость искробезопасного барьера |
| 0 |
Без искробезопасного барьера |
| ИБ |
В комплекте с искробезопасным барьером* |
| * Необходимо приложить код заказа или заполненный опросный лист на искробезопасный барьер |
| 11. Необходимость укрытия термочехлом |
| 0 |
Без термочехла |
| ТЧ |
В комплекте с термочехлом* |
| * Необходимо приложить заполненный опросный лист на термочехол РИЗУР |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Технические характеристики буйковый сигнализатор уровня РИЗУР-М-Б
| Материал корпуса |
алюминий, нержавеющая сталь |
| Температура рабочей среды, °С |
— 60… + 400 |
| Давление рабочей среды, МПа |
1,6; 2,5 |
| Минимальная плотность измеряемой среды, кг/м3 |
700 |
| Материал контактирующий с измеряемой средой |
нерж. сталь AISI 304, 321, титан и др. |
| Макс. допустимое напряжение на контактах, В |
60 |
| Макс. коммутируемый ток, А |
0,5 |
| Максимальная нагрузка на контакты, Вт |
4 |
| Температура окружающей среды, °С |
— 40…+60
— 60….+60 |
| Ориентация в пространстве |
вертикальная |
| Степень защиты корпуса |
IP65, IP67, IP68 (по специальному заказу) |
| Выходной сигнал |
сухой контакт,
4…20 мА,
NAMUR |
| Маркировка взрывозащиты |
без взрывозащиты
0 Ex ia llC T6 Ga X,
1 Ex db llC T6 Gb X |
| Подключение к процессу |
фланцевое (не менее DN80) |
| Средний срок службы, лет |
10 |
