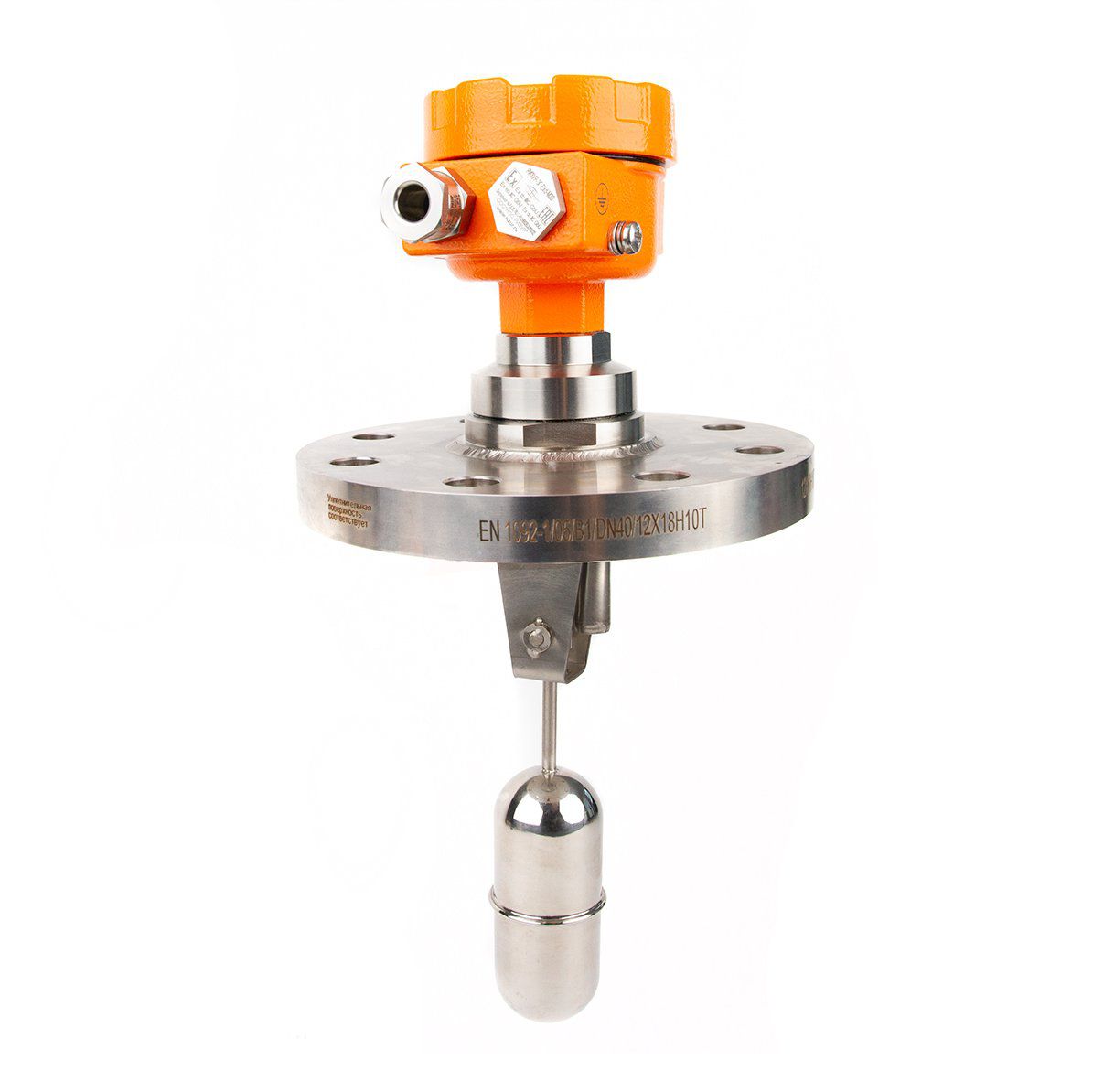

Магнитный поплавковый сигнализатор уровня (достижения заданного уровня) жидкости горизонтального монтажа РИЗУР-М-Г предназначен для контроля уровня жидкостей в открытых или закрытых, в том числе находящихся под избыточным давлением емкостях, на технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.
Сигнализаторы РИЗУР-М-Г могут применяться в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме на заранее заданной высоте емкости. Контролируемые среды: вода, нефтепродукты, масла и любые другие жидкости.
Сигнализаторы РИЗУР-М-Г используются в системах автоматического контроля, регулирования и управления технологическими процессами, в других устройствах автоматики, а также могут применяться в системах очистки и фильтрования, в резервуарах для охлаждающих и смазывающих жидкостей.
При пересечении контролируемой жидкостью заданного уровня сигнализаторы осуществляют выдачу сигнала типа «сухой контакт» (применяются контакты типа «Н/З, «Н/О» или переключающий контакт), 4…20 мА, NAMUR.
Приборы предназначены для эксплуатации как в обычных, так и во взрывоопасных зонах в соответствии с присвоенными маркировками взрывозащиты. Приборы могут быть откалиброваны в заводских условиях для сигнализации уровня различных по плотности жидкостей методом подбора и установки соответствующего поплавка.
Погружная часть датчика РИЗУР-М-Г представляет собой горизонтально расположенный поплавок, зафиксированный на специальной оси. При повышении уровня жидкости поплавок поднимается с одновременным перемещением магнита (встроенного в заднюю часть рычага), воздействующего чувствительный элемент, установленный в корпусе прибора, который в свою очередь замыкает/размыкает контрольную цепь.
Магнитные поплавковые сигнализаторы уровня жидкости горизонтального монтажа РИЗУР-М-Г могут изготавливаться с различными вариантами подключения к процессу – резьбовыми и фланцевыми присоединениями. В стандартном исполнении минимальный размер подсоединения (условного прохода) зависит от диаметра поплавка, однако к заказу доступны исполнения, при которых резьбовое или фланцевое соединение имеет условный размер меньше диаметра поплавка, а поплавок фиксируется на штоке внутри резервуара.
Код заказа на поплавковый сигнализатор уровня РИЗУР-М-Г
Пример записи при заказе:
| РИЗУР-М-Г |
– |
1 |
– |
16 |
– |
G2 |
– |
И |
– |
0 |
– |
ММ |
– |
L230 |
– |
20/1,6/900 |
– |
0 |
– |
0 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
| 1. Модель |
| РИЗУР-М-Г |
сигнализатор уровня горизонтального монтажа |
| 2. Материал корпуса |
| 0 |
алюминий (стандарт) |
| 1 |
нержавеющая сталь |
| 3. Максимальное давление процесса |
| 16 |
1,6 МПа |
| 25 |
2,5 МПа |
| 40 |
4 МПа |
| 63 |
6,3 МПа |
| 4. Присоединение к процессу, тип фланца/резьбы |
| Д4 |
резьба G2” |
| К4 |
резьба NPT 2” |
| Ф/Х-ХХX-ХХХ |
фланцевое подключение по ГОСТ 33259-2015, в качестве «Х» указывается исполнение фланца, например, B-150-16 исп. B, DN150, PN16
В стандартном исполнении сигнализатор РИЗУР-М-Г устанавливается в патрубок с внутренним диаметром не менее 90 мм |
| Х |
специальное исполнение (указывается письменно вне кода заказа) |
| 5. Вид взрывозащиты |
| И |
0 Ex ia llC T6 Ga X – искробезопасная цепь |
| Д |
1 Ex db llC T6 Gb X – взрывонепроницаемая оболочка |
| Н |
Без взрывозащиты |
| 6. Выходной сигнал |
| 0 |
сухой контакт |
| 1 |
4…20 мА |
| 2 |
NAMUR |
| 7. Кабельный ввод |
| 0 |
Без кабельных вводов (заглушка М20х1,5) |
| М |
Один кабельный ввод М20х1,5 для небронированного кабеля |
| ММ |
Два кабельных ввода М20х1,5 для небронированного кабеля |
| Б |
Один кабельный ввод М20х1,5 для бронированного кабеля |
| ББ |
Два кабельных ввода М20х1,5 для бронированного кабеля |
| X |
Специальное исполнение (количество и тип кабельных вводов указывается письменно вне кода заказа |
| 8. Длина рычага |
| L230 |
В+С составляет 230 мм (стандарт) Длина В должна быть не менее 65 мм. |
| LХХХ |
Указать длину в мм |
| 9. Параметры рабочей среды |
| ХХ/ХХ/ХХ |
Температура, °С/Давление, МПа/Плотность среды, кг/м³ |
| 10. Необходимость искробезопасного барьера |
| 0 |
Без искробезопасного барьера |
| ИБ |
В комплекте с искробезопасным барьером* |
| * Необходимо приложить код заказа или заполненный опросный лист на искробезопасный барьер |
| 11. Необходимость укрытия термочехлом |
| 0 |
Без термочехла |
| ТЧ |
В комплекте с термочехлом* |
| * Необходимо приложить заполненный опросный лист на термочехол РИЗУР |
Технические характеристики сигнализатор уровня РИЗУР-М-Г
| Температура рабочей среды, °С |
-60….+150 |
| Давление рабочей среды, МПа |
1,6; 2,5; 4; 6,3 (до 10 по спец. заказу) |
| Минимальная плотность измеряемой среды, кг/м3 |
750 |
| Материал контактирующий с измеряемой средой |
нерж. сталь 304, 321, титан и др. |
| Количество точек срабатывания |
1 |
| Макс. допустимое напряжение на контактах, В |
220 |
| Макс. коммутируемый ток, А |
1 |
| Максимальная нагрузка на контакты, Вт |
20 |
| Температура окружающей среды, °С |
-60…+60
-60…+75 |
| Ориентация в пространстве |
вертикальная , горизонтальная |
| Степень защиты корпуса |
IP65, IP67, IP68 (по специальному заказу) |
| Маркировка взрывозащиты |
0Ex ia IIC T6 Ga X
1Ex db IIC T6 Gb X
без взрывозащиты |
| Выходной сигнал |
сухой контакт
4…20 мА
NAMUR |
| Материал корпуса |
пластик, алюминий, нерж. сталь |
| Подключение к процессу |
резьбовое (не менее G2), фланцевое (не менее DN80) |
| Средний срок службы, лет |
10 |
Расчетная плотность – плотность среды, при который поплавок погружен в жидкость на 50% от высоты, минимальная плотность – плотность среды, при которой поплавок погружен в жидкость на 85%. Эти данные необходимо принимать во внимание при расчете расстояний до контрольных точек. *Возможно изготовление сигнализаторов с поплавками, изготовленными по специальному заказу клиента (форма, размеры).
