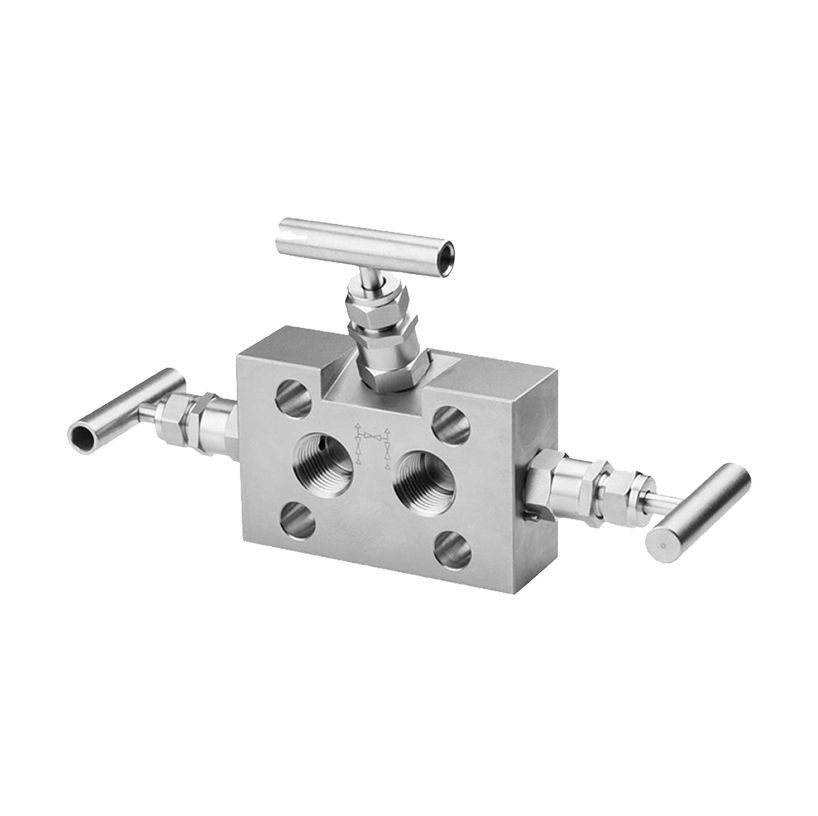

Трехвентильные клапанные блоки VS 300M предназначены для использования в комплекте с датчиками перепада давлений, для обеспечения перекрытия импульсных линий и уравнивания давлений в обеих камерах датчика давления при установке нулевого значения.
Технические характеристики трехвентильных клапанных блоков VS 300M:
— Рабочее давление до 42 МПа;
— Рабочая температура до 500C;
— Материал – сталь нержавеющая 1.4541;
— Прямой монтаж на датчик перепада давлений или между импульсными трубками;
— Различные материалы уплотнений: графит, фторопласт (PTFE), полиэфирэфиркетон (PEEK), витон (FKM), этиленпропиленовый каучук (EPDM);
— Диаметр каналов – 4 мм;
— Боковое присоединение дренажной трубки;
Клапанные блоки VS 300M разработаны для непосредственной установки на датчик перепада давлений с межфланцевым расстоянием 54 мм или для монтажа между импульсными трубками.
Корпус клапанного блока полностью изготовлен из нержавеющей стали 1.4541.
В качестве запорного элемента используется шаровой вкладыш, закрепленный на конце шпинделя.
Материал шарового вкладыша – отожженная нержавеющая сталь 1.4125, керамика (Si3 N4 ) или пластик (PTFE 325).
Уплотнение шпинделя – витон или этилен- пропиленовый каучук с двумя опорными кольцами из тефлона.
Кроме этого, в качестве уплотнения шпинделя могут быть использованы фторопласт, графит или полиэфирэфиркетон.
Широкий ряд присоединительных размеров позволяет использовать клапанные блоки для присоединения 8-и, 10-и, 12-и и 14-и мм импульсных трубок.
