ВСХНд-40, ВСХНд-50, ВСХНд-65 Счетчики воды турбинные
ВСХНд-40 Счетчик холодной воды с импульсным выходом
Счетчик холодной воды с импульсным выходом ВСХНд-40 — предназначен для измерения объема сетевой и питьевой воды в системах холодного водоснабжения со средним и большим потреблением.
Счетчик ВСХНд-40 изготавливается из высококачественных комплектующих и отвечает всем европейским и российским стандартам качества.
Межповерочный интервал 6 лет.
Технические характеристики счетчиков воды ВСХНд-40
| Диаметр номинальный, DN, мм |
40 |
| Тип: |
турбинный, сухого типа |
| Температура, °С: |
+5…+50 |
| Расход воды, м3/ч: |
|
| — наименьший Q min |
0,45 |
| — переходный Qt |
0,9 |
| — номинальный Qn |
30 |
| — наибольший Qmax |
60 |
| Порог чувствительности, м3 /ч, не боле |
0,15 |
| Максимальное рабочее давление: |
1,6 МПа |
| Наибольшее значение роликового указателя: |
999 999 |
| Наименьшая цена деления, м3 |
0,0005 |
| Цена импульса |
100л/имп |
| Присоединение к трубопроводу |
фланцевое по ГОСТ 33259-2015 |
| Габаритные размеры (Д×В×Ш), мм, не более |
200х277х150 |
| Масса счетчиков, кг |
7,9 |
| Средний срок службы, не менее |
12 лет |
| Гарантийный срок |
24 месяца |
| Межповерочный интервал |
6 лет |
| Комплект поставки |
Счетчик — 1шт; паспорт — 1экз; руководство по эксплуатации — 1экз; упаковка — 1шт |
ВСХНд-50 Счетчик холодной воды с импульсным выходом
Счетчик холодной воды с импульсным выходом ВСХНд-50 — предназначен для измерения объема сетевой и питьевой воды в системах холодного водоснабжения со средним и большим потреблением.
Счетчик ВСХНд-50 изготавливается из высококачественных комплектующих и отвечает всем европейским и российским стандартам качества.
Межповерочный интервал 6 лет.
Технические характеристики счетчиков воды ВСХНд-50
| Диаметр номинальный, DN, мм |
50 |
| Тип: |
турбинный, сухого типа |
| Температура, °С: |
+5…+50 |
| Расход воды, м3/ч: |
|
| — наименьший Q min |
0,45 |
| — переходный Qt |
0,9 |
| — номинальный Qn |
50 |
| — наибольший Qmax |
90 |
| Порог чувствительности, м3 /ч, не боле |
0,15 |
| Максимальное рабочее давление: |
1,6 МПа |
| Наибольшее значение роликового указателя: |
999 999 |
| Наименьшая цена деления, м3 |
0,0005 |
| Цена импульса |
100л/имп |
| Присоединение к трубопроводу |
фланцевое по ГОСТ 33259-2015 |
| Габаритные размеры (Д×В×Ш), мм, не более |
200х287х165 |
| Масса счетчиков, кг |
9,9 |
| Средний срок службы, не менее |
12 лет |
| Гарантийный срок |
24 месяца |
| Межповерочный интервал |
6 лет |
| Комплект поставки |
Счетчик — 1шт; паспорт — 1экз; руководство по эксплуатации — 1экз; упаковка — 1шт |
ВСХНд-65 Счетчик холодной воды с импульсным выходом
Счетчик холодной воды с импульсным выходом ВСХНд-65 — предназначен для измерения объема сетевой и питьевой воды в системах холодного водоснабжения со средним и большим потреблением.
Счетчик ВСХНд-65 изготавливается из высококачественных комплектующих и отвечает всем европейским и российским стандартам качества.
Межповерочный интервал 6 лет.
Технические характеристики счетчиков воды ВСХНд-65
| Диаметр номинальный, DN, мм |
65 |
| Тип: |
турбинный, сухого типа |
| Температура, °С: |
+5…+50 |
| Расход воды, м3/ч: |
|
| — наименьший Q min |
0,45 |
| — переходный Qt |
1,0 |
| — номинальный Qn |
60 |
| — наибольший Qmax |
120 |
| Порог чувствительности, м3 /ч, не боле |
0,2 |
| Максимальное рабочее давление: |
1,6 МПа |
| Наибольшее значение роликового указателя: |
999 999 |
| Наименьшая цена деления, м3 |
0,0005 |
| Цена импульса |
100л/имп |
| Присоединение к трубопроводу |
фланцевое по ГОСТ 33259-2015 |
| Габаритные размеры (Д×В×Ш), мм, не более |
200х297х185 |
| Масса счетчиков, кг |
10,6 |
| Средний срок службы, не менее |
12 лет |
| Гарантийный срок |
24 месяца |
| Межповерочный интервал |
6 лет |
| Комплект поставки |
Счетчик — 1шт; паспорт — 1экз; руководство по эксплуатации — 1экз; упаковка — 1шт |
Способ установки счетчика
Турбинные счетчики воды типа ВСХН, ВСХНд, ВСГН, ВСТН монтируются в любом пространственном положении, с соблюдением условий:
— Счетчик всегда должен быть заполнен водой
— Прямые участки должны составлять 3DN до счетчика и 1DN после

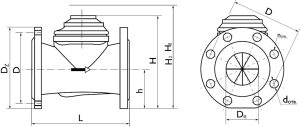

Габаритные размеры
| Габаритные размеры, мм, не более |
| DN |
Dz |
D |
L |
h |
H* |
H1* |
H2* |
n отв |
d отв |
| 40 |
150 |
110 |
200 |
65 |
177 |
277 |
186 |
4 |
18 |
| 50 |
165 |
125 |
200 |
72 |
187 |
287 |
193 |
4 |
18 |
| 65 |
185 |
145 |
200 |
83 |
197 |
297 |
205 |
4 |
18 |
| 80 |
200 |
160 |
225 |
95 |
219 |
339 |
224 |
8 |
18 |
| 100 |
220 |
180 |
250 |
105 |
229 |
349 |
234 |
8 |
18 |
| 125 |
250 |
210 |
250 |
120 |
257 |
477 |
250 |
8 |
18 |
| 150 |
285 |
245 |
300 |
135 |
357 |
582 |
354 |
8 |
22 |
| 200 |
340 |
300 |
350 |
160 |
382 |
607 |
380 |
12 |
22 |
| 250 |
400 |
360 |
450 |
193 |
427 |
652 |
427 |
12 |
26 |
* Н — ВСГН, ВСХН / Н1 — ВСГНд, ВСХНд, ВСТН / H2 — ВСХН, ВСХНд IP68
