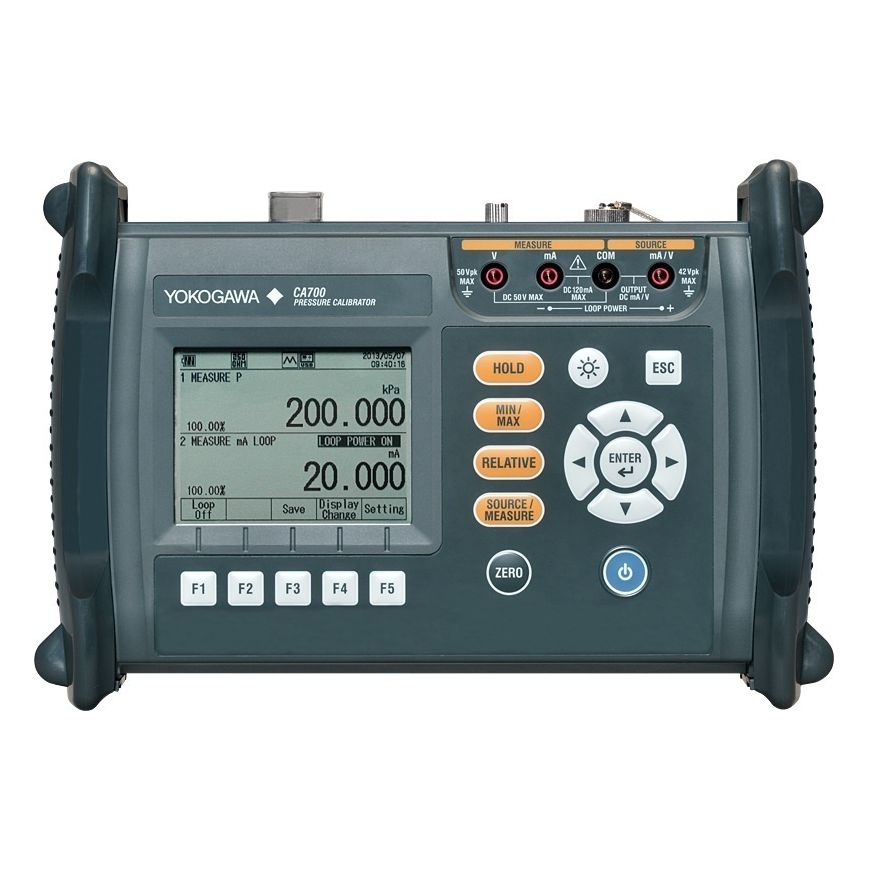

Калибратор давления CA700 оснащен кремниевым резонансным датчиком, использующим запатентованную технологию Yokogawa DPharp.
Базовая точность калибратора CA700 составляет 0,01% от показаний при измерении давления и 0,015% от показаний при измерении тока/напряжения, что делает его самым точным калибратором в классе портативных калибраторов.
Области применения калибратора давления CA700
— Калибровка датчиков перепада давления и датчиков давления по месту установки
Калибровка датчиков давления необходима для точного измерения входных и выходных значений и расчета частоты ошибок.
Модель CA700 обеспечивает надежную калибровку благодаря встроенной функции точного измерения входных и выходных значений давления и тока.
Кроме того, встроенные процедуры калибровки позволяют пользователю выполнять определенную калибровку в соответствии с предписанной процедурой.
— Проверка реле давления
Проверка реле давления позволяет измерить давление в момент размыкания и замыкания контакта, а также сопротивление в момент замыкания контакта в зоне нечувствительности.
Встроенная процедура проверки позволяет пользователям выполнять проверку в соответствии с предписанной процедурой.
— Проверка и регулировка входа/выхода электропневматического преобразователя
Регулировка входного и выходного сигналов электропневматического преобразователя осуществляется путем приложения восходящих и понижающихся токов на 0, 25, 50, 75 и 100% диапазона.
Проверка может быть проведена с помощью калибратора CA700, который имеет функцию ступенчатой генерации сигнала с шагом 4-20 мА и возможность точного измерения создаваемого давления.
— Моделирование 20 мА (симулятор двухпроводного передатчика)
Калибратор CA700 также может быть использован в качестве симулятора передатчика для проведения контурного тестирования. Он способен поглощать (ПОНИЖАТЬ) заданный ток от внешнего устройства, генерирующего напряжение (например, распределительной системы или ПЛК) КИП.
Может быть сгенерирован ток 4-20 мА с точностью показаний 0,015%.
— Контурное испытание двухпроводного передатчика
Сигналы пост. тока в мА могут быть измерены путем подачи питания на передатчик от источника питания 24 В пост. тока.
Измерение сигнала пост. тока в мА и проверка нулевой точки могут быть выполнены с точностью показаний 0,015%.
В данный калибратор включен резистор на 250 Ом для коммуникации по протоколам HART и BRAIN, поэтому нет необходимости подключать внешний резистор при подключении к подручному терминалу.
— Проверка входных команд и настройка регистраторов и контроллеров
Контурное испытание КИП и контроль работы/команд могут быть выполнены путем получения сигналов КИП постоянного тока 1-5 В/4-20 мА с точностью показаний 0,015%.
Кроме того, можно выбрать два режима линейной развертки и ступенчатой развертки (время развертки может быть задано в диапазоне 15, 30, 45 и 60 с).
