Yokogawa Датчики перепада давления (DP)
Датчики перепада давления (DP) Yokogawa измеряют разницу между двумя давлениями.
Датчики Yokogawa используют точку отсчета, называемую стороной низкого давления, и сравнивают её с стороной высокого давления. Технологические соединения в приборе имеют маркировку «сторона высокого давления» и «сторона низкого давления».
Показания датчика DP могут быть отрицательными или положительными в зависимости от того, какое значение больше – значение стороны низкого давления или значение стороны высокого давления.
Преобразователь Yokogawa DP может использоваться в качестве датчика избыточного давления, если сторона низкого давления остается открытой и сообщается с атмосферой.
Пример промышленного применения:Уровень в закрытой ёмкости, плотность, состояние фильтра и расход по DP (вторичный элемент)
В датчиках избыточного давления Yokogawa применяется технология цифрового сенсора DPharp для быстрого получения точных и надёжных показаний.

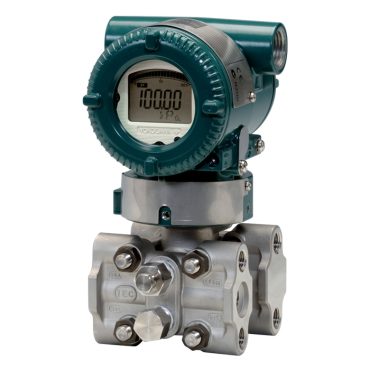

EJA110E — Преобразователь дифференциального давления традиционного типа монтажа серии EJA-E.
EJX110A – Датчик перепада давления для традиционного монтажа на базе серии EJX-A.

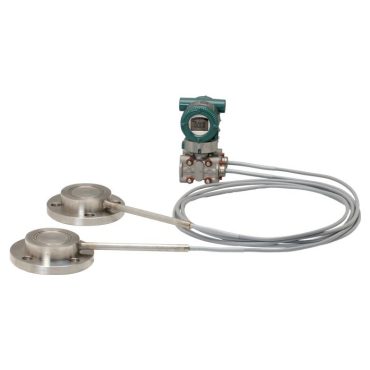

EJA118E — Преобразователь дифференциального давления с выносными разделительными мембранами серии EJA-E.
EJX118A — Преобразователь дифференциального давления с выносными разделительными мембранами серии EJX-A.
EJA130E — Преобразователь высокого статического/дифференциального давления традиционного типа монтажа серии EJA-E.
EJX130A — Преобразователь высокого статического/дифференциального давления традиционного типа монтажа серии EJX-A.
Цифровой дистанционный датчик (DRS) EJXC40A — Датчик с выносным цифровым сенсором (Digital Remote Sensor, DRS) cоединяет два сенсора давления, главный (на стороне высокого давления) и подчинённый (на стороне низкого давления), соединенные с помощью специального кабеля связи DRS для измерения перепада давления.
EJXC80A, EJAC80E (для перепада/избыточного давления, с разделительной мембраной) — Система с разделительной мембраной состоит из преобразователя перепада/избыточного давления с одной или двумя разделительными мембранами.
EJXC80A, EJAC80E (Уплотнение прямого монтажа с перепадом давления) — Система мембранного уплотнения прямого монтажа состоит из датчика перепада давления с одним мембранным уплотнением прямого монтажа.

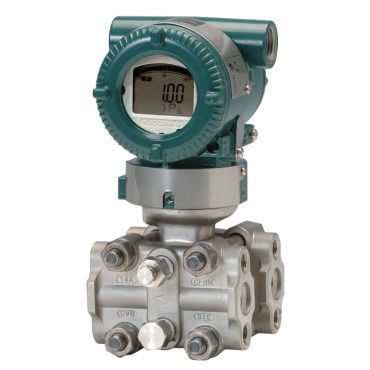

EJA120E — Датчик перепада давления с традиционным методом монтажа, предназначенный для работы в узком диапазоне, на базе Серии EJA-E.
EJX120A — Датчик перепада давления с традиционным методом монтажа, предназначенный для работы в узком диапазоне, на базе Серии EJX-A.
Технические характеристики датчика перепада давления (DP) Yokogawa
|
Серия EJA-E |
Серия EJX-A |
| Погрешность |
|
|
| ± 0.025% |
|
● |
| ± 0.040% |
● |
● |
| ± 0.055% |
● |
|
| Стабильность |
|
|
| ± 0.1% от ВПИ в течение 15 лет |
|
● |
| ± 0.1% от ВПИ в течение 10 лет |
● |
|
| Время отклика |
|
|
| 90 мс |
● |
● |
| Безопасность |
|
|
| Отчет FMEDA |
● |
● |
| Сертификация по IEC 61508 (SIL 2) |
● |
● |
| Многопараметрические измерения |
|
|
| Перепад давления |
● |
● |
| Статическое давление |
● |
● |
