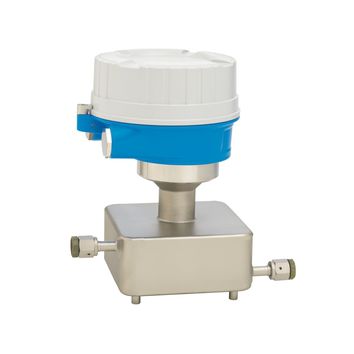

Расходомер Endress+Hauser Cubemass C 500 — идеальный датчик для измерения минимальных скоростей потока в салазках, испытательных стендах и промышленной робототехнике.
Ни высокое давление, ни переменный расход не снижают его точности.
Благодаря инновационному дистанционному датчику Cubemass C 500 обеспечивает максимальную гибкость установки и безопасность эксплуатации в сложных условиях.
Технология Heartbeat обеспечивает надежность измерений и проверку соответствия требованиям.
Преимущества расходомера Proline Cubemass C 300
— Компактная установка – компактная конструкция с одной трубкой
— Меньшее количество точек измерения процесса – многопараметрические измерения (расхода, плотности, температуры)
— Подходит для полозьев – легкий датчик
— Полный доступ к технологической и диагностической информации – многочисленные, свободно комбинируемые функции ввода-вывода и Ethernet
— Снижение сложности и разнообразия – свободно настраиваемые функции ввода-вывода
— Интегрированная проверка – технология Heartbeat
Характеристики расходомера Endress+Hauser Cubemass C 300
| Принцип измерения |
Кориолисовые расходомеры |
| Заголовок для продукта |
Компактный датчик для работы с небольшими объемами продукта с возможностью подключения до 4 входов/выходов к преобразователю.
Точное измерение минимальных объемов жидкостей и газов. |
| Функции датчика |
Компактное однотрубное исполнение. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Suitable for skids – lightweight sensor.
Номинальный диаметр: DN 1 … 6 (¹⁄₂₄ … ¹⁄₄»). Давление процесса: до 400 бар (5800 psi). Температура среды до +205 °C (+401 °F). |
| Особенности преобразователя |
Полный доступ к диагностическим данным и информации о процессе — разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat .
Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем. |
| Диапазон номинальных диаметров |
DN 1…6 (¹⁄₂₄…¹⁄₄») |
| Смачиваемые материалы |
Измерительная трубка: 1.4539 (904L)
Соединение: 1.4539 (904L); 1.4404 (316/316L) |
| Измеряемые параметры |
Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация |
| Макс. погрешность измерения |
Массовый расход (жидкость): ±0,10 %
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,50 %
Плотность (жидкость): ±0,0005 г/см3 |
| Диапазон измерения |
0…1000 кг/ч |
| Макс. рабочее давление |
PN 40, класс 300, 10K, 400 бар (5800 фунт/кв. дюйм) |
| Диапазон температур продукта |
–50…+205 °C (–58…+401 °F) |
| Диапазон окружающей температуры |
Стандартное исполнение: –40…+60 °C (–40…+140 °F)
Опция: -50…+60 °C (-58…+140 °F) |
| Материал корпуса сенсора |
1.4301 (304), стойкость к коррозии
Корпус клеммного отсека датчика (стандартный вариант): AlSi10Mg, с покрытием
Корпус клеммного отсека датчика (опция): 1.4301 (304); 1.4404 (316L) |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием; 1.4409 (CF3M), аналогичный 316L; поликарбонат |
| Степень защиты |
Раздельное исполнение датчика (стандарт): IP66/67, защитная оболочка типа 4X
Раздельное исполнение преобразователя: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка |
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО |
| Выходные сигналы |
4 выхода:
4…20 мА HART (активный/пассивный)
4…20 мА WirelessHART
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход |
| Входные сигналы |
Входной сигнал состояния
Вход 4…20 мА |
| Цифровая связь |
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA |
| Источник питания |
24 В пост. тока
100…230 В перем. тока
100…230 В перем. тока / 24 В пост. тока (безопасная зона) |
| Сертификаты на взрывозащиту |
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC |
| Безопасность изделия |
Маркировка CE, C-Tick, EAC |
| Функциональная безопасность |
Функциональная безопасность в соответствии с ГОСТ Р МЭК 61508, возможность использования в областях применения с повышенными требованиями к безопасности в соответствии с ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению |
CRN |
| Сертификаты на материалы |
Сертификат на материал 3.1 |
