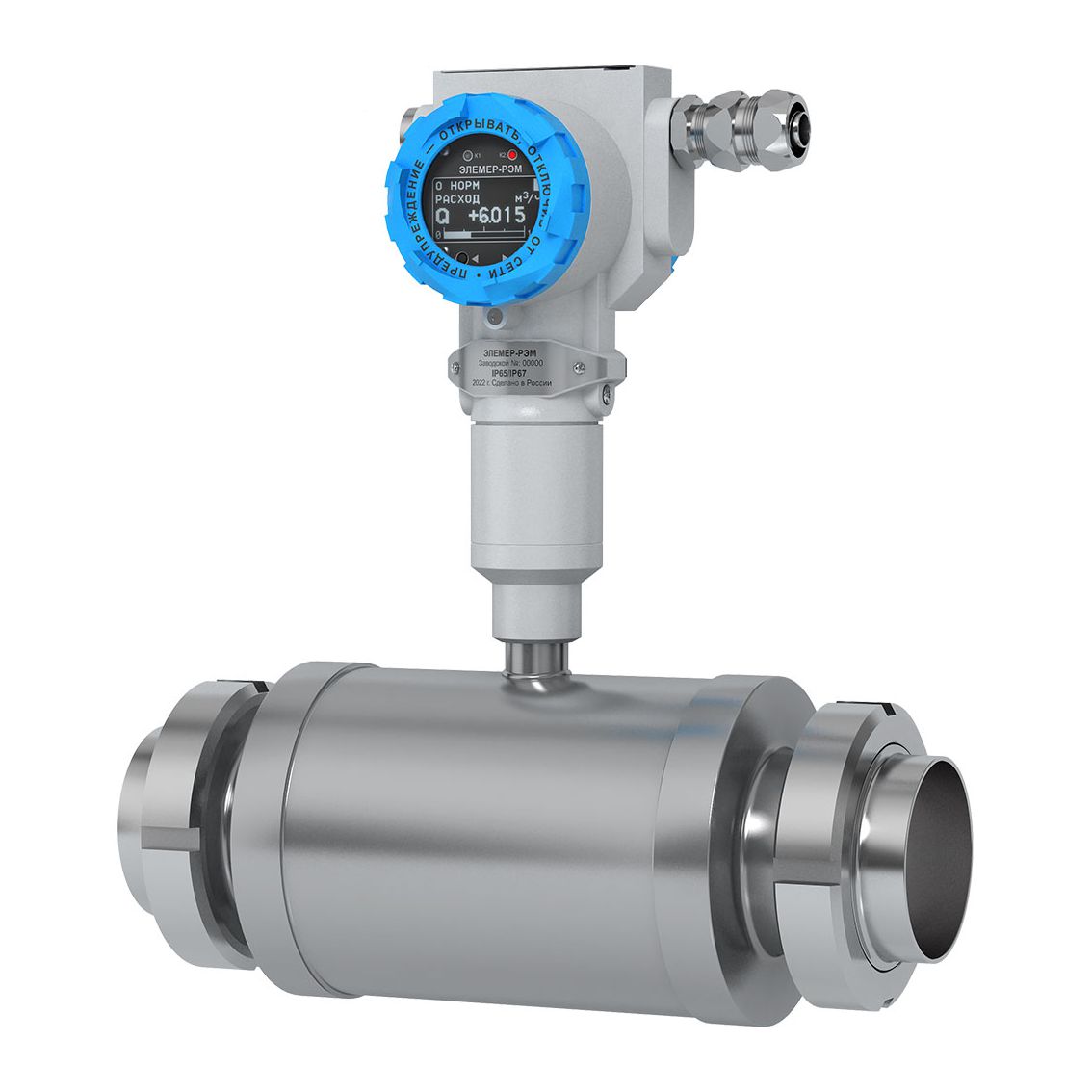

Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ в гигиеническом исполнении разработаны специально для пищевой индустрии, включающей процессы производства молока, питьевой воды, соков и иных сред. Особенностью прибора является первичный преобразователь из нержавеющей стали марки 12Х18Н10Т, который оснащен быстроразъемным присоединением DIN 11851 «Молочная муфта» или DIN 32676 Clamp.
Изоляцию от среды обеспечивает футеровка из фторопласта (Ф4); полированные электроды выполнены из материала нержавеющая сталь, хастеллой, тантал, титан. Первичный преобразователь прибора изготавливается без окраски и имеет базовый уровень защиты от внешних воздействий IP67.
Ключевые особенности расходомеров ЭЛЕМЕР-РЭМ
— Гигиенические виды присоединения;
— Относительная погрешность — от 0,2%;
— Динамический диапазон — до 1:200;
— Широкий набор выходных сигналов.
Основные характеристики
— Типоразмерный ряд: Ду 15…Ду 150;
— Температура среды — –40…+150 °С;
— Давление среды: 1,6; 2,5 МПа;
— Минимальная электрическая проводимость среды — 2×10–4 См/м;
— Относительная погрешность: ±0,2 %, ±0,5 %, ±1 %, ±2 %;
— Выходные сигналы: импульсный, частотный, токовый (4…20 мА), реле;
— Цифровой протокол HART (v.7);
— Напряжение питания: 24 В, ~220 В 50 Гц;
— OLED-индикатор — графический (разрешение 128×64);
— Пылевлагозащита:IP67, IP68 (для первичного преобразователя в раздельной версии);
— Климатическое исполнение — –60…+70 °C (УХЛ1).
Показатели надежности
— Средняя наработка на отказ — не менее 150 000 часов;
— Средний срок службы — не менее 15 лет;
— Межповерочный интервал — 5 лет;
— Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.
Климатическое исполнение
| Вид |
Группа |
ГОСТ |
Диапазон температуры окружающего воздуха при эксплуатации, °С |
| — |
C2 |
Р 52931-2008 |
–40…+70 |
| — |
C3 |
–60…+70 |
| — |
C3 |
–25…+70 |
| T3 |
— |
15150-69 |
–25…+70 |
| УХЛ.1 |
— |
–60…+70 |
| УХЛ.1.1 |
— |
–60…+70 |
| УХЛ.1.1 |
— |
–25…+70 |
| УХЛ.3.1 |
— |
–25…+70 |
Метрологические характеристики
| Код динамического диапазона |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема |
«С»
(динамический диапазон 1:100) |
±0,2% |
| ±0,5% |
| ±1,0% |
| ±2,0% |
«Р»
(динамический диапазон 1:200) |
±0,2% в диапазоне от 0,01×Qнаиб (включительно) до Qнаиб
±0,5% в диапазоне от 0,005×Qнаиб до 0,01×Qнаиб |
| ±0,5% |
| ±1,0% |
| ±2,0% |
* — типоразмер DN 400 недоступен с индексом исполнения А02
