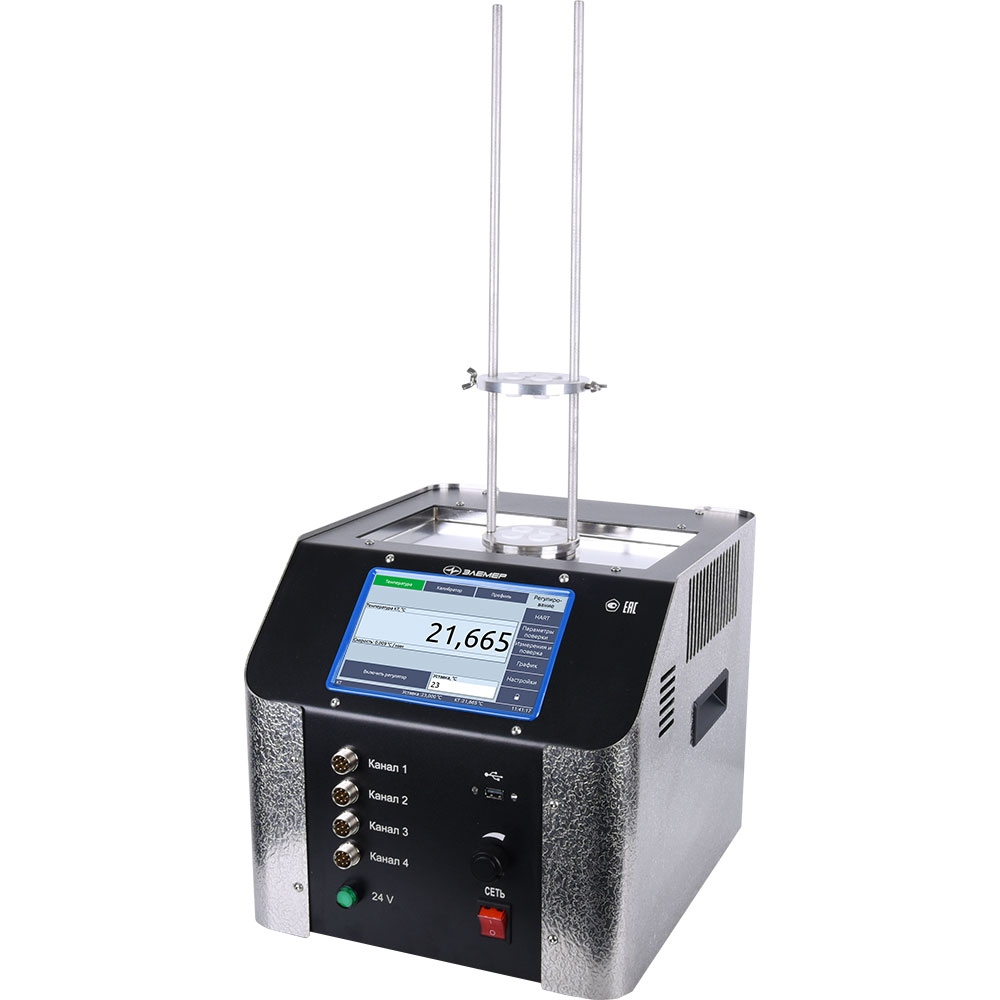

Калибратор температуры ЭЛЕМЕР-ТК-М90 используется в качестве рабочего эталона (поверочной установки) при поверке и калибровке термометров сопротивления (ТС), преобразователей термоэлектрических (ТП), платиновых ТС с индивидуальными статическими характеристиками преобразования, термопреобразователей с унифицированным выходным сигналом.
Принцип работы калибратора основан на воспроизведении и поддержании заданной температуры в ванне с циркулирующим (посредством магнитной мешалки) жидким теплоносителем, обеспечивающим равномерное температурное поле, а также в сменном металлическом тепловыравнивающем блоке.
Калибратор ЭЛЕМЕР-ТК-М90 обеспечивает воспроизведение температуры в диапазоне от –42 до +95 °С.
Сравнительная таблица калибраторов температуры ЭЛЕМЕР-ТК-М90
| Модификация прибора |
ЭЛЕМЕР-ТК-М90-Т |
ЭЛЕМЕР-ТК-М90-К |
ЭЛЕМЕР-ТК-М90-КИ |
| Встроенный компьютер с сенсорным экраном, полнофункциональное внутреннее ПО |
— |
+ |
| Измерительный модуль (4 универсальных канала I, U, Ω, HART, питание =24 В) |
— |
+ |
| Подключение внешних эталонных термометров |
— |
+ |
| Режим сухоблочного термостата (сменный тепловыравнивающий блок) |
+ |
| Режим термостата для ампул реперных точек |
+ |
+
(автоматизированный) |
| Диапазон воспроизведения температуры, °С |
–42…+95 |
| Пределы допускаемой абсолютной погрешности воспроизведения температуры в режиме жидкостного калибратора, °С |
— |
±(0,02 + 0,0002 × |t|) |
| Нестабильность поддержания температуры за 30 мин, °С, не более |
±0,01 |
| Нестабильность поддержания температуры в сменном блоке за 30 мин, °С |
±0,005 |
| Неравномерность температуры в рабочем объёме, °С |
от ±0,01 |
| Диаметр ванны, мм |
54 |
| Глубина ванны, мм |
170 / 220 |
| USB-порт для управления с ПК (внешнее ПО) |
+ |
| Гарантийный срок эксплуатации прибора |
1 год |
| Межповерочный интервал |
1 год |
Автоматизация процессов
— Калибровки и поверки преобразователей температуры с подготовкой протокола (ТС, ТП, унифицированный сигнал);
— Подстройки токовой петли термопреобразователей с унифицированным выходным сигналом 4…20 мА;
— Градуировки термопреобразователей с унифицированным выходным сигналом 4…20 мА (градуировка первичного преобразователя);
— Реализации реперных точек при работе с ампулами.
