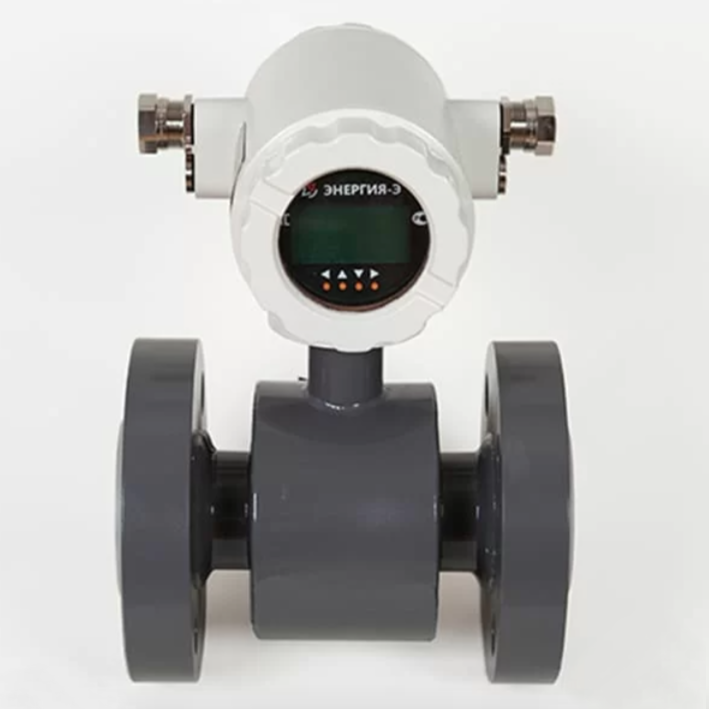

Расходомер Энергия-Э предназначен для учета среднего объема жидкости, нефти, щелочи, пищевых продуктов и других сред в потоке.
Счетчик востребован в энергетической отрасли, сфере ЖКХ, химической, целлюлозно-бумажной и пищевой промышленности.
Расходомер Энергия-Э приобретают строители, представители металлургических, нефтяных, газовых и других заводов, работники сферы ЖКХ.
Прибор встраивают в состав технических комплексов, например, теплосчетчиков, измерительных автоматизированных систем. Приобрести электромагнитный расходомер вы можете на нашем сайте, а цена оборудования указана в каталоге.
Методика измерений
Функционирование расходомера-счетчика электромагнитного Энергия-Э основано на создании электродвижущей силы индукции. Электромагнитная индукция возникает в объеме жидкой среды, которая движется в магнитном поле и способна пропускать электрический ток. ЭДС рассчитывают с учетом скорости потока, коэффициента пропорциональности, расстоянием между электродами и площадью сечения расходомера.
Устройство расходомера Энергия-Э
Прибор состоит из первичного электромагнитного и вторичного измерительного преобразователей (ВП). Расходомер «Энергия-Э» относится к компактным установкам. ВП крепятся к каналу первичного преобразователя (ППР) с применением кабельных линий связи. Вторичный преобразователь питает ППР, управляет процессом измерений, сохраняет и передает информацию на пункт контроля.
Преимущества данного оборудования
— Измеряет все производственные электропроводящие жидкости, а также пульпу и шлам;
— При измерениях отсутствуют потери показателей давления за счет отсутствия гидравлического сопротивления внутри проточного канала;
— Наблюдается широкий диапазон измерений при диаметре преобразователя от 4 до 2000 мм.;
— Температура, давление, плотность жидкости не влияют, или влияют незначительно на результаты измерений.
К немаловажным плюсам, относится простая конструкция оборудования, в которой отсутствуют движущиеся элементы. Это позволяет измерять расход жидкостей любых степеней загрязнения, в которых присутствуют твердые элементы. Приборы эксплуатируются 12—15 лет, на протяжении всего срока работы выдают результаты измерений с точностью до 0,2%.
Электромагнитный расходомер Энергия-Э с керамической футеровкой
Возможно производство данного электромагнитного расходомера c керамическим покрытием для агрессивных сред. Он способен долговременно и стабильно точно (погрешность до 0,5%) проводить измерение агрессивных и высоко абразивных жидкостей, объемного дозирования добавок, измерение пульпы, даже в условиях сильного грохота пульпы. Счетчики, покрытые высокотехнологичным керамическим материалом, устойчивы к воздействию химических веществ, нечувствительны к колебаниям температур, истиранию, коррозии.
С помощью данного расходомера в исполнении для агрессивных сред (с керамическим покрытием) часто измеряют:
— Пульпы и шламы с содержанием твердого в среде до 60%;
— Кислоты и щелочи;
— ЖОУ;
— Химикаты;
— Суспензии и пасты;
— Сточные воды.
Технические характеристики расходомера Энергия-Э
— Диапазон значений Ду трубопровода: DN2,5…DN2000
— Направление потока: прямое, реверсивное
— t° контролируемой жидкости: от -30 до 150 °С
— Давление в трубопроводе: от 1 до 4 МПа (до 32 МПа)
— t° окружающей среды: от -40 до 60 °С (до -70 °С)
— Степень защиты: IP65-IP68
— Тип взрывозащиты: 1Exd[ib]IICT6…T3 Gb X
— Питание24 В (постоянный ток), 220 В (переменный ток), автономное питание (от батареи)
— Выходные сигналы: импульсный, токовый 4-20 мА, RS-485 Modbus (Profibus DP, Profibus PA), Foundation Fieldbus, HART
— Класс точности:
± 0,2% (спец. исполнение)
± 0,3% (от диаметра DN6 до DN300)
± 0,5% (базовое исполнение)
Межповерочный интервал: 5 лет
Срок службы: не менее 15 лет
