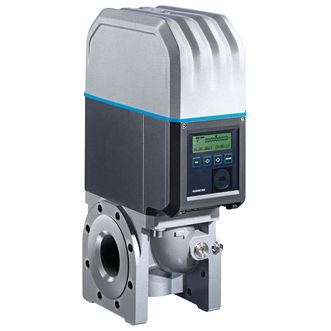

Ультразвуковой расходомер FLOWSIC500 обеспечивает чрезвычайно точное измерение при распределении природного газа.
Ультразвуковой расходомер FLOWSIC 500 имеет защиту от перегрузок, отличается высокой точностью и управляется с помощью интеллектуальной системы диагностики.
Расходомер можно легко встроить в существующие измерительные станции.
Расходомер FLOWSIC500 работает либо в автономном режиме энергопотребления, либо в отказоустойчивом режиме работы от сети с резервным питанием от аккумулятора.
Расходомер соответствует всем применимым стандартам и директивам и обеспечивает безопасность непрерывной и бесперебойной подачи газа.
Преимущества расходомера FLOWSIC500
— Максимальная точность измерений и безопасность непрерывной подачи газа
— Снижение затрат на монтаж благодаря встроенной функции преобразования расхода
— Простой монтаж, совместимость с традиционными технологиями (турбинные и ротационные объемные расходомеры)
— Минимум эксплуатационных расходов за счет того, что он практически не требует технического обслуживания
— Упрощенная повторная калибровка благодаря простой замене картриджа
— Надежность при изменениях динамической нагрузки
— Автономная работа
Характеристики расходомера FLOWSIC500
| Принцип измерения |
Ультразвуковой (измерение разности времен прохождения ультразвуковых импульсов по потоку и против потока газа) |
| Измеряемые величины |
Объем (р. у.), объемный расход (р. у.), скорость газа,
объем с. у. (*), объемный расход ниже с. у. (*)
(*) дополнительная функция, включающая интегрированную корректировку объема |
| Измеряемая среда |
Природный газ (сухой, одоризованный) |
| Повторяемость |
≤ 0,1 % |
| Погрешность |
Qmin до 0,1 Qmax ≤ ± 1 %
0,1 Qmax до Qmax ≤ ± 0,5 %
Класс точности 1; максимально допустимая погрешность
Qmin до 0,1 Qmax ≤ ± 2 %
0,1 Qmax до Qmax ≤ ± 1 %
После калибровки расхода высокого давления: ±0,2 % при испытательном давлении; в противном случае ±0,5 % |
| Диапазон температур среды |
-25 °C … +60 °C
Опционально: –40 °C … +70 °C |
| Диапазон рабочего давления |
PN16 (EN 1092-1): 0 бар(изб.) … 16 бар(изб.)
Класс 150 (ASME B16.5): 0 бар(изб.) … 20 бар(изб.) |
| Номинальный диаметр трубы |
DN 50 (2″) … DN 150 (6″) |
| Метрологические сертификаты и нормативы |
MID: 2014/32/EU
OIML R 137-1&2:2012
EN 12405: 2010 (для встроенного преобразования потока) |
| Сертификаты на применение во взрывоопасных зонах |
IECEx
Ex ia [ia] IIC T4 Gb, Ex op is IIC T4 Gb
ATEX
II 2G Ex ia [ia] IIC T4 Gb, II 2G Ex op is IIC T4 Gb
NEC/CEC (US/CA)
CSA: I.S. для класса 1, раздела 1, групп C и D T4; Ex/AEx ia IIB T4 Ga |
| Цифровые выходы |
Конфигурации:
НЧ импульсы + неисправность, с гальванической развязкой (fmax = 100 Гц)
ВЧ импульсы + неисправность, с гальванической развязкой (fmax = 2 кГц)
Кодировщик + НЧ импульсы, с гальванической развязкой (fmax = 100 Гц)
Кодировщик + ВЧ импульсы, без гальванической развязки (fmax = 2 кГц)
2 импульса, ВЧ и НЧ, с гальванической развязкой (fmax = 2 кГц / 100 Гц) |
| Цифровая связь |
R-S485 (с внешним питанием, в сочетании с НЧ или ВЧ импульсами) |
