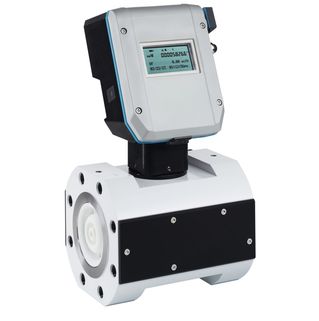

Передовая технология для максимальной точности измерений: Ультразвуковой компактный газовый расходомер FLOWSIC550 обеспечивает высокоточную тарификацию малых объемов потока в сетях высокого давления.
Также это идеальное дополненительное решение к прибору FLOWSIC500.
Расходомер FLOWSIC550 имеет защиту от перегрузок, отличается высокой точностью и управляется с помощью интеллектуальной системы диагностики.
Расходомер FLOWSIC550 можно легко встроить в существующие станции измерения.
При использовании в перекачивающих и измерительных станциях FLOWSIC550 обеспечивает непрерывную и бесперебойную подачу газа.
Преимущества расходомера FLOWSIC550
— Максимальная точность измерений и безопасность непрерывной подачи газа
— Простая установка, замена турбинных счетчиков газа
— Снижение затрат на установку благодаря встроенной коррекции объема
— Простой ввод в эксплуатацию и считывание данных через FLOWgateTM (ПК и приложение)
— Минимум эксплуатационных расходов за счет того, что он практически не требует технического обслуживания
— Надежность даже при колебаниях расхода газа (приложения «включено/выключено»)
— Возможность работы в автономном режиме
Характеристики расходомера FLOWSIC550
| Принцип измерения |
Ультразвуковой (измерение разности времен прохождения ультразвуковых импульсов по потоку и против потока газа) |
| Измеряемые величины |
Объем (р. у.), объемный расход (р. у.), скорость газа,
объем с. у. (*), объемный расход ниже с. у. (*)
(*) дополнительная функция, включающая интегрированную корректировку объема |
| Измеряемая среда |
Природный газ (сухой, одоризованный), воздух |
| Повторяемость |
≤ 0,1 % |
| Погрешность |
Qmin до Qmax ≤ ± 1 %; Класс точности 1; Типичные пределы ошибок
Qmin до 0,1 Qmax ≤ ± 2 %; Класс точности 1; максимально допустимая погрешность
0,1 Qmax до Qmax ≤ ± 1 %; Класс точности 1; максимально допустимая погрешность
После калибровки расхода высокого давления: ±0,2 % при испытательном давлении; в противном случае ±0,5 % |
| Диапазон температур среды |
–40 °C … +70 °C |
| Диапазон рабочего давления |
ANSI300 (ASME B16.5) ≤ 48,7 бар(изб.); для –40 … +70°C
ANSI600 (ASME B16.5) ≤ 97,4 бар(изб.); для –40 … +70°C
PN40 (EN 1092-1) ≤ 40 бар(изб.); для –40 … +70°C
PN63 (EN 1092-1) ≤ 63 бар(изб.); для –40 … +70°C |
| Номинальный диаметр трубы |
DN 50 (2″) … DN 150 (6″) |
| Метрологические сертификаты и нормативы |
MID: 2014/32/EU
OIML R 137-1&2:2012
EN 12405: 2010 (для интегрированной корректировки объема)
AGA 9, 2022 |
| Сертификаты на применение во взрывоопасных зонах |
IECEx:
Ex ia [ia Ga] T4 IIB Gb
ATEX:
II 2 (1)G Ex ia [ia Ga] T4 IIB Gb
NEC/CEC (US/CA):
Класс I, раздел 1, группы C, D T4 Ex ia [ia Ga] IIB T4 Gb
Класс I, зона 1 AEx ia [ia Ga] IIB T4 Gb |
| Цифровые выходы |
2 импульсных и статусных (ВЧ с fmax = 2кГц, НЧ с fmax = 10 Гц)
2 порта RS485, с внешним питанием
Кодировщик
ВЧ импульсы + неисправность, с гальванической развязкой (fmax = 2 кГц)
Кодировщик + НЧ импульсы, с гальванической развязкой (fmax = 100 Гц)
Кодирощик + ВЧ импульсы, без гальванической развязки (fmax = 2 кГц)
2 импульсных, ВЧ и НЧ, с гальванической развязкой (fmax = 2 кГц / 100 Гц) |
| Цифровая связь |
Modbus RTU
Modbus ASCII |
