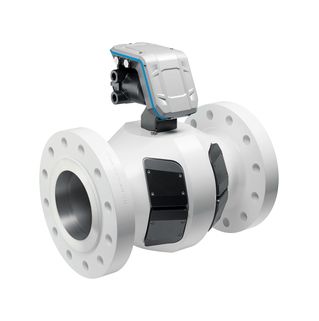

Система FLOWSIC600-XT доступна в версиях на 4, 4+1, 4+4 и 8 измерительных путей.
В дополнение к требованиям OIML R 137 класса 1.0, прибор FLOWSIC600-XT полностью соответствует требованиям класса 0.5 и AGA9.
В приборе FLOWSIC600-XT предусмотрена интеллектуальная функция диагностики i-diagnostics™ и технология PowerIn Technology™ для непрерывного проведения измерений в течение трех недель в случае отключения питания от сети.
Для максимальной точности измерений и стабильности в работе на протяжении длительного периода времени.
Преимущества расходомера FLOWSIC600-XT
— Низкая погрешность при проведении измерений во всех областях применения
— Отличная надежность к данным измерения и их доступность
— Подходящее ультразвуковое устройство для измерения расхода газа для любой области применения без каких-либо компромиссов
— Простая интеграция прибора даже в компактные системы
— Быстрый и простой ввод в эксплуатацию и выполнение необходимых испытаний
— Количественная экономичная оценка содержания H2 в природном газе
Характеристики расходомера FLOWSIC600-XT
| Принцип измерения |
Ультразвуковой (измерение разности времен прохождения ультразвуковых импульсов по потоку и против потока газа) |
| Измеряемые величины |
Объемный расход (р. у.), объем (р. у.), скорость газа, скорость звука, опциональная коррекция объема с помощью встроенного электронного поточного компьютера (EVC) |
| Измеряемая среда |
Природный газ (с содержанием водорода до 30%), воздух, природные газы с повышенным содержанием CO2, N2, H2S, O2, H2 |
| Повторяемость |
≤ 0,05 % измеренного значения (типовая) |
| Погрешность |
4-лучевое и 8-лучевое исполнение ≤ ± 0,5 % | (≤ ± 1%) Сухая калибровка
4-лучевое и 8-лучевое исполнение ≤ ± 0,2 % | (≤ ± 0,5%) После калибровки расхода и выравнивания с помощью постоянного коэффициента. Без учета погрешности калибровки испытательного стенда.
4-лучевое и 8-лучевое исполнение ≤ ± 0,1 % | (≤ ± 0,2%) После калибровки расхода и выравнивания с помощью полиномиальной или кусочно-линейной коррекции. Без учета погрешности калибровки испытательного стенда. |
| Диапазон температур среды |
-46 °C … +180 °C
По запросу: –194 °C … +280 °C |
| Диапазон рабочего давления |
0 бар (изб.) … 450 бар (изб.) |
| Номинальный диаметр трубы |
3 ″ … 56 ″
(DN 80 … DN 1400), другие номинальные диаметры по запросу |
| Метрологические сертификаты и нормативы |
OIML R 137-1&2:2012 (класс 0.5)
OIML D 11:2013
ISO 17089-1
Отчет AGA № 9
MID: 2014/32/EU
PED: 2014/68/EU
ASME: B16.5, B16.47 A/B
ATEX: 2014/34/EU
EMC: 2014/30/EU
ГОСТ 8.611-2013
ГОСТ 8.733-2011
CPA: JJG1030-2007
PCEC: GB 3836.1-2010, GB 3836.2-2010, GB 3836.4-2010, GB/T 3836.22-2017 |
| Сертификаты на применение во взрывоопасных зонах |
IECEx
Ex db ia op is [ia Ga] IIA/IIC T4 Gb
Ex db eb ia op is [ia Ga] IIA/IIC T4 Gb
Ex ia op is IIA/IIC T4 Ga
ATEX
II 2 (1) G Ex db ia op is [ia Ga] IIA/IIC T4 Gb
II 2 (1) G Ex db eb ia op is [ia Ga] IIA/IIC T4 Gb
II 1G Ex ia op is IIA/IIC T4 Ga
NEC/CEC (US/CA)
Взрывозащитный/невоспламеняемый:
Класс I, раздел 1, группа D, T4 / Ex d ia [ia Ga] IIA T4 Gb / Класс I, зона 1 AEx d ia op is [ia Ga] IIA T4 Gb
Класс I, раздел 1, группы B, C, D, T4 / Ex d ia [ia Ga] IIC T4 Gb / Класс I, зона 1 AEx d ia op is [ia Ga] IICT4 Gb
Искробезопасный:
Класс I, раздел 1, группа D T4 / Ex ia IIA T4 Ga / Класс I, зона 0, AEx ia op is IIA T4 Ga
Класс I, раздел 1, группы A, B, C, D, T4 / Ex ia IIC T4 Ga / Класс I, зона 0, AEx ia op is IIC T4 Ga |
| Цифровые выходы |
4 выхода: 2 выхода состояния, 2 импульсных:
≤ 30 В, 50 мА
Пассивный, с гальванической развязкой, открытый коллектор или согласно NAMUR (DIN EN 60947-5-6), fmax = 10 кГц (масштабируемый) |
| Цифровая связь |
Modbus TCP |
