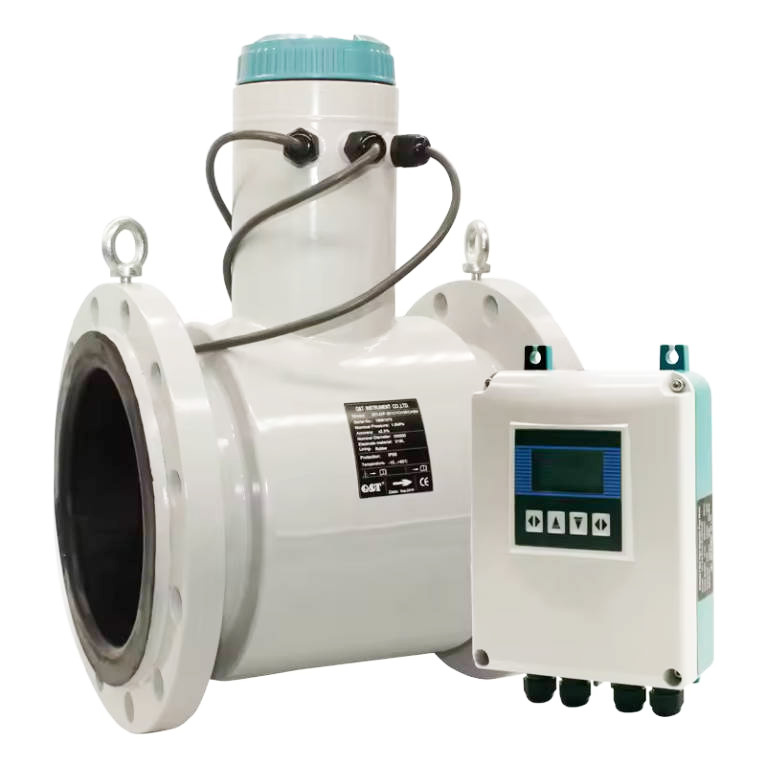

Электромагнитный расходомер для частично заполненных труб ИЗМЕРКОН EM 370 представляет собой конструкцию из преобразователя, датчика расхода и датчика уровня.
Для автоматического расчета текущего расхода и отображения значений накопленного расхода, скорости потока, уровня среды и прочих параметров достаточно ввести диаметр трубопровода в настройках расходомера.
Минимальный уровень среды может составлять 10% от объема среды в заполненной трубе. Расходомер такого типа подходит наилучшим образом для учета сточных вод, дождевых вод, а также для систем сброса сточных вод и систем орошения.
Особенности
— Расходомер ИЗМЕРКОН EM 370 может измерять расход жидкости в частично заполненных трубах, что делает его особо полезным для использования в системах орошения;
— Расходомер может работать от солнечной батареи, что особенно удобно для применения на отдаленных местностях, где нет доступа к промышленному электроснабжению;
— Благодаря безопасному и прочному материалу исполнения срок службы расходомера больше, чем у стандартных. Как правило, расходомер может эксплуатироваться в течение не менее 5-10 лет или больше;
— Расходомер может быть изготовлен с футеровкой, позволяющей использовать его для измерения расхода питьевой воды, грунтовых вод и других жидкостей. Многие компании, занимающиеся поставками питьевой воды, используют такой тип расходомера в трубопроводах больших диаметров;
— Для измерения уровня жидкости в конструкции расходомера предусмотрен точный компактный ультразвуковой уровнемер. После измерения уровня расходомер регистрирует полученное значение и затем использует этот параметр для расчета расхода жидкости. Слепая зона ультразвукового уровнемера минимальна, а его точность достигает ±1 мм.
Технические характеристики расходомера ИЗМЕРКОН EM 370
| Диаметр трубопровода |
DN 200…DN 3000 (8″-120″) |
| Точность |
±2.5% от измеренного значения при скорости потока ≥ 0,5 м/с |
| Скорость потока |
0,1…15 м/с |
| Исполнение |
Разнесенное (стандартная длина кабеля 10 м, максимальная 30 м) |
| Электропроводимость среды измерения |
> 5 мкСм/см, деминерализованная вода > 20 мкСм/см |
| Степень защиты |
Преобразователь: IP65
Сенсор: IP65 стандартно, IP68 (доступно только для разнесенного исполнения) |
| Материал электродов |
Нерж. сталь SS316L, Хастеллой C, Хастеллой B, титан, тантал, платиноиридиевый сплав |
| Напряжение питания |
20…36 В (DC) |
| Энергопотребление |
<20 Вт |
| Выходной сигнал |
Аналоговый: 4…20 мА (нагрузка 0…750 Ом)
Частотный: Выход прямого и обратного потока с диапазоном частот
1…5000 Гц
Аварийный: Два изолированных открытых коллектора используются
для вывода аварийных сигналов |
| Цифровые интерфейсы |
Стандартно RS485 MODBUS, опционально HART, GPRS, PROFIBUS |
| Дисплей |
ЖК-дисплей,128х128 мм, три строки, 4 кнопки |
| Температура окружающей среды |
-20…+60°C |
| Температура измеряемой среды |
-20…+80°C |
| Материал футеровки |
PTFE (-20…+150°C, DN 200-DN 1600)
FEP (-20…+120°C, DN 200-DN 1800)
PFA (-20…+160°C, DN 200-DN 800)
Полиуретан (-10…+60°C, DN 200-DN 1600) |
| Присоединение к процессу |
Фланцы DIN EN-1092-1 PN10 / PN16 / PN25 / PN40 / PN64 / PN100
JIS 10K / 20K / 30 K
ANSI 150# / 300# / 600# |
| Материал сенсора |
Измерительная трубка: нерж. сталь SS304
Фланцы и корпус: стандартно углеродистая сталь, опционально
нерж. сталь SS304 / SS316L |
| Материал преобразователя |
Алюминиевый сплав с эпоксидной окраской |
| Рабочее давление |
0,6 МПа стандартно, опционально 150 lb |
| Информация на дисплее |
Текущий расход, накопленный расход, скорость потока |
| Диагностические функции |
Сигнализация высокого и низкого уровня, тревожная сигнализация,
сигнализация пустой трубы, самодиагностика |
| Счетчик накопленного расхода |
Три встроенных суммирующих устройства: прямой поток, обратный
поток и чистый поток |
| Единицы измерения |
L/s, L/m, L/h, m3/s, m3/m, m3/h, UKG, USG, gal/s, gal/m, gal/h, kg/s, kg/m,
kg/h,t/s, t/m, t/h |
| Язык меню |
Английский |
