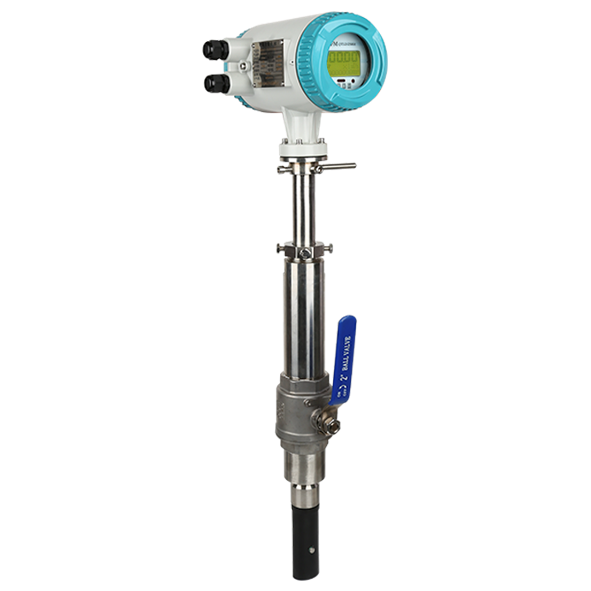

Погружной электромагнитный расходомер ИЗМЕРКОН EM 450 предназначен для измерения расхода электропроводящих жидкостей.
Расходомер может использоваться в трубопроводах диаметром от ДУ 100 до ДУ 3000.
Расходомер поставляется с шаровым краном с резьбовым или фланцевым присоединением для установки в системы, находящиеся под давлением без остановки производственного процесса.
Расходомер погружного типа является более экономичным вариантом по сравнению с полнопроходным исполнением при установке в трубопроводы больших диаметров, также такой расходомер более удобен при транспортировке.
Особенности расходомера ИЗМЕРКОН EM 450:
— Отсутствие движущихся частей, потерь давления и необходимости частого технического обслуживания;
— Наиболее экономичный вариант при использовании в трубопроводах больших диаметров;
— Возможность установки в системы под давлением без отрыва от производства;
— Простая конструкция, малый вес и легкость при транспортировке;
— Двунаправленное измерение расхода;
— Автоматическая самодиагностика;
— Возможно исполнение зонда со степенью защиты IP68.
Технические характеристики расходомера ИЗМЕРКОН EM 450
| Диаметр трубопровода |
ДУ 100…ДУ 3000 (4″-120″ ) |
| Точность |
±1.5% от измеренного значения при скорости потока ≥ 0,5 м/с |
| Скорость потока |
0,1…15 м/с |
| Воспроизводимость |
≤0.17% |
| Исполнение |
Компактное/разнесенное (стандартная длина кабеля 10 м, максимальная 100 м) |
| Электропроводимость среды измерения |
> 5 мкСм/см |
| Степень защиты |
Преобразователь: IP65 стандартно, IP67 опционально
Сенсор: IP65 стандартно, IP68 (доступен только для разнесенного
исполнения) |
| Материал электродов |
Нерж. сталь SS316L, Хастеллой C, Хастеллой B, титан, тантал,
платиноиридиевый сплав |
| Напряжение питания |
85…250 В (AC) (50/60 Гц), 8…36 В (DC) |
| Энергопотребление |
<20 Вт |
| Выходной сигнал |
Аналоговый: 4…20 мА (нагрузка 0…750 Ом)
Частотный: Выход прямого и обратного потока с диапазоном частот
1…5000 Гц
Аварийный: Два изолированных открытых коллектора используются
для вывода аварийных сигналов |
| Цифровые интерфейсы |
Стандартно RS485 MODBUS, опционально HART, GPRS, PROFIBUS |
| Дисплей |
ЖК-дисплей,128х128 мм, три строки, 4 кнопки |
| Температура окружающей среды |
-20…+60°C |
| Температура измеряемой среды |
-20…+80°C |
| Присоединение к процессу |
Шаровый кран с резьбой G2″
Присоединение к процессу Шаровый кран с фланцем ДУ 50 |
| Материал сенсора |
Зонд: стандартно ABS, опционально полипропилен
Кран: нерж. сталь SS316
Наконечник: нерж. сталь SS304 |
| Материал преобразователя |
Алюминиевый сплав с эпоксидной окраской |
| Рабочее давление |
1,6 МПа |
| Информация на дисплее |
Текущий расход, накопленный расход, скорость потока |
| Диагностические функции |
Сигнализация высокого и низкого уровня, тревожная сигнализация,
сигнализация пустой трубы, самодиагностика |
| Счетчик накопленного расхода |
Три встроенных суммирующих устройства: прямой поток, обратный
поток и чистый поток |
| Единицы измерения |
L/s, L/m, L/h, m3/s, m3/m, m3/h, UKG, USG, gal/s, gal/m, gal/h, kg/s, kg/m,
kg/h,t/s, t/m, t/h |
| Язык меню |
Английский, китайский, итальянский, португальский, французский,
испанский, корейский |
