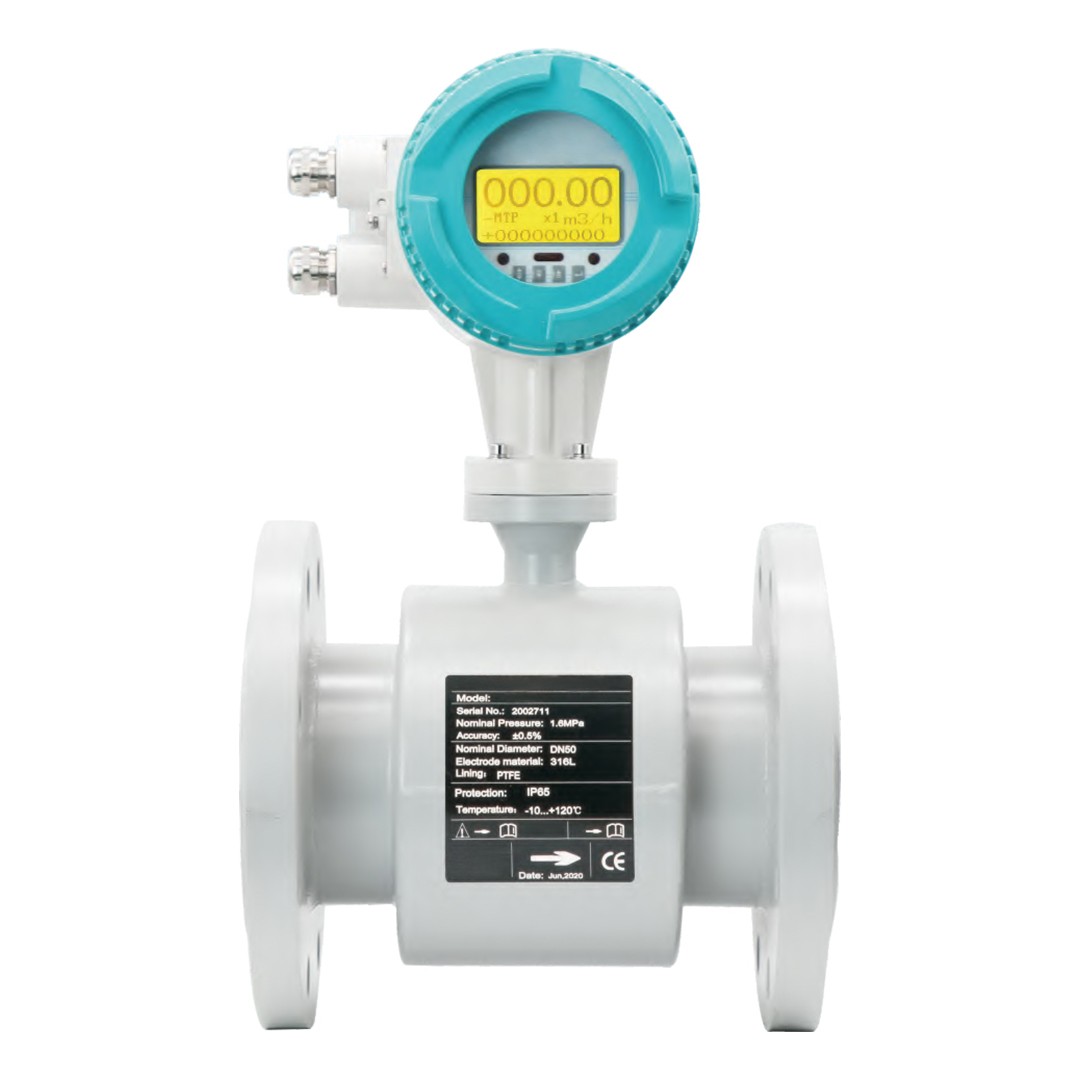

Электромагнитный расходомер ИЗМЕРКОН EM 470 широко используется благодаря своей экономичности и точности измерений, и также благодаря минимальному сопротивлению создаваемому потоку среды.
Расходомер ИЗМЕРКОН EM 470 предназначен для измерения объемного расхода электропроводимых жидкостей, пульп, суспензий и т.п.
Электромагнитные расходомеры не имеют движущихся частей, которые подвержены износу, что существенно снижает необходимость в их обслуживании или замене.
Мы предлагаем расходомеры с футеровкой и электродами, выполненными из различных материалов, способные работать с широким спектром электропроводящих технологических сред.
Особенности расходомера ИЗМЕРКОН EM 470:
— Широкий диапазон измерительных диаметров (DN3-3000);
— Отсутствие движущихся частей не требует технического обслуживания;
— Функция автоматической регистрации отключения питания (опция);
— Встроенные электроды опорного заземления;
— Двунаправленное измерение расхода;
— Доступна высокоточная калибровка 0,2%;
— Функция самодиагностики, подача сигнала о незаполн. трубопроводе, настраиваемые выходные сигналы;
— Поддержка записи данных / по Bluetooth / беспроводной связи (в т.ч. GPRS — модем).
Технические характеристики расходомера ИЗМЕРКОН EM 470
| Измерительный диаметр |
DN3-DN3000мм (1/8″-120″) |
| Предел основной относительной погрешности |
±0.5% от измеряемой величины при скорости ≥ 0.5m/s,
±0.2% (опционально) от измеряемой величины при скорости ≥ 0.5m/s |
| Скорость измеряемой среды |
0.1~15 м/с |
| Воспроизводимость результата измерений |
≤0.17% |
| Тип конструкции |
Компактный / Разнесенное исполнение (длина кабеля 10м стандарт.,100м максимальная) |
| Электропроводимость среды измерения |
>5 мкСм/см |
| Степень защиты от пыли и воды |
Преобразователь: IP65 стандарт, IP67 опционально
Сенсор: Стандарт IP65, IP68 (погружной, доступен только для разнесенного исполнения) |
| Материал электродов |
SS316L, Хастеллой, Титан, Тантал, Платина-иридий, Карбид вольфрама |
| Электропитание |
85～250 В переменного тока (50/60 Гц), 20～36 В постоянного тока, 9～36 В постоянного тока от солнечного элемента |
| Энергопотребление |
<20W |
| Выходной аналоговый сигнал |
Аналоговый: 4~20mA (нагрузка 0~750Ω)
Аварийный сигнал: Два изолированных открытых коллектора используются для выдачи аварийного сигнала.
Сигнал частоты: Выход прямого и обратного потока с диапазоном частот 1~5000 Гц |
| Выходной цифровой сигнал |
RS485 MODBUS RTU по умолчанию, HART, GPRS, PROFIBUS (опционально) |
| Дисплей |
ЖК-дисплей, 128X128 мм, три строки, 4 кнопки (оптические) |
| Температура окружающей среды |
-20°C~60°C |
| Температура измеряемой среды |
Компактный: -20°C~80°C
В разнесенном исполнении: -20°C~120°C |
| Материал футеровки |
PTFE (-20°C~150°C, DN15-DN1600)
FEP (-20°C~120°C, DN3-DN1800)
PFA (-20°C~160°C, DN3-DN800)
Полиуретан (-10°C~60°C, DN40-DN1600)
Неопрен (-10°C~80°C, DN40-DN3000)
Жесткая резина (-10°C~80°C, DN 40-DN3000）
Керамика (-20°C~180°C, DN15-DN200) |
| Стандарт фланцевого соединения |
DIN EN-1092-1, ANSI, JIS |
| Материал корпуса сенсора |
Измерительная система: SS304
Фланец и корпус: углеродистая сталь (стандарт), SS304 / SS316 опционально |
| Материал корпуса преобразователя |
Алюминиевый сплав с эпоксидным покрытием |
| Номинальное давление фланцевого соединения |
PN10 / PN16 / PN25 / PN40 DIN EN-1092-1
10K / 20K / 30 K JIS
150# / 300# / 600# ANSI
Высокое давление до 42 МПа / ANSI 2500# может быть изготов. под заказ |
| Информация дисплея |
Мгновенный расход, общий расход, скорость потока |
| Диагностические функции |
Сигнализация высокого и низкого уровня, тревожная сигнализация, сигнализация пустой трубы, самодиагностика |
| Типы суммирующих счетчиков |
Три встроенных суммирующих устройства: прямой поток, обратный поток и чистый поток |
| Единицы индикации |
L/s, L/m, L/h, m3/s, m3/m, m3/h, UKG, USG, gal/s, gal/m, gal/h, kg/s, kg/m, kg/h, t/s, t/m, t/h |
| Язык меню |
Английский, итальянский, португальский, французский, испанский |
