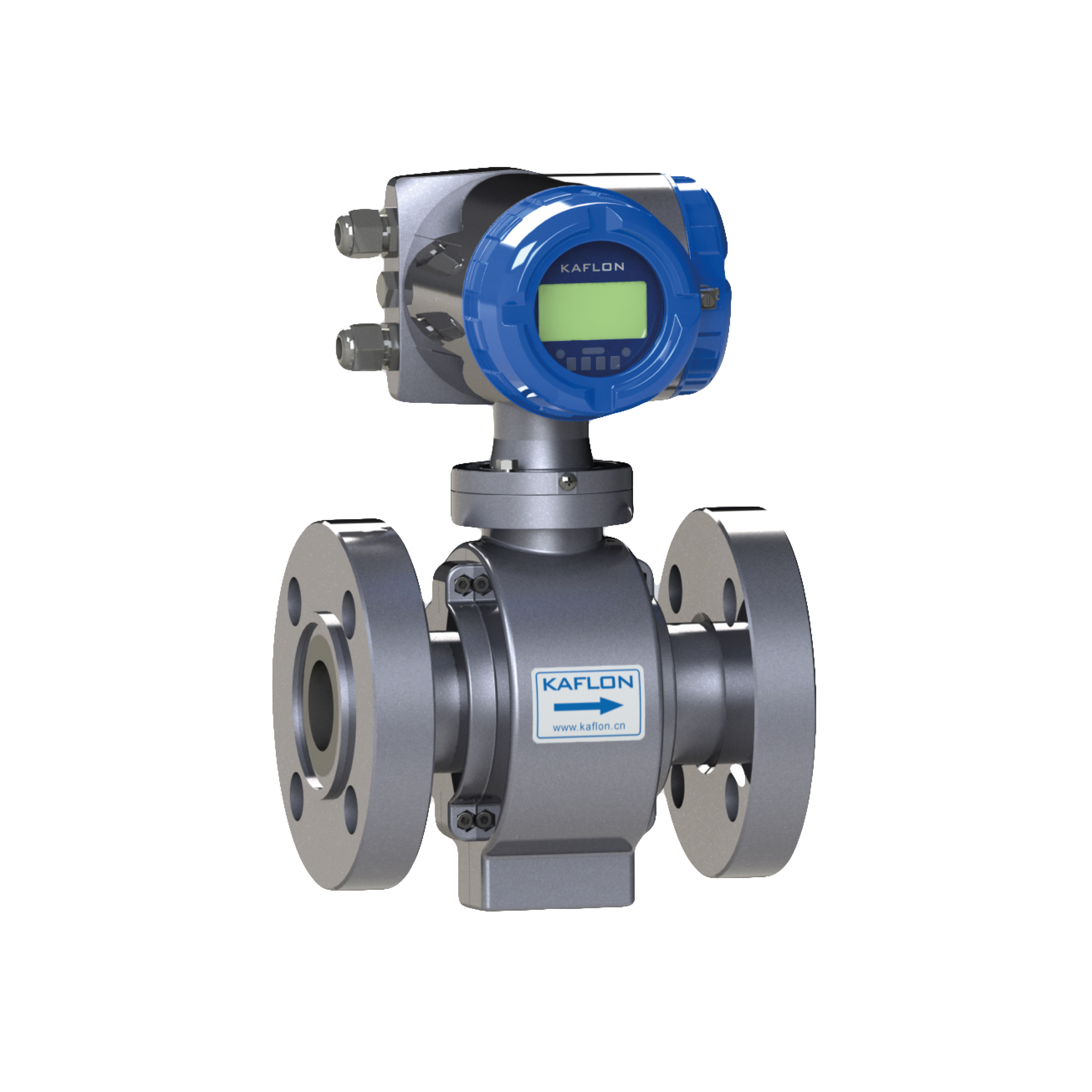

Расходомеры KFL-DC MAG 5000 являются самым доступным решением для трубопроводов с экстремально высоким давлением до 42 Мпа.
Расходомеры KFL-DC MAG 5000 применяются на нефтяных месторождениях для для систем поддержания пластового давления (ППД) и устанавливаются в узлах водораспределительного блока.
Такие универсальные приборы используются для измерения объема воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях.
Расходомеры KFL-DC MAG 5000 специально разработан для надежного измерения среды в условиях высокого давления и наличия механических включений. Также их используют на магистральных трубопроводах и в некоторых технологических процессах.
Продуманная конструкция измерительного участка позволяет решить любую задачу. В зависимости от типа и состава контролируемой жидкости может быть подобран подходящий материал электродов и состав внутреннего покрытия. Тип соединения: резьба или фланцы. По желанию заказчика может быть изготовлен измерительный участок нестандартного размера и диаметра.
Возможно исполнение из нержавеющей стали. Приборы имеют высокий уровень вибрационной защиты.
Расходомеры MAG 5000 успешно используются в составе автоматических систем управления и контроля, для локальных схем автоматизации. Для всех моделей предлагается расширенный набор аналоговых и цифровых портов: 4…20 мА, импульсный, аварийный сигнал, коммуникация по RS-485 и Modbus (HART).
Технические характеристики расходомера KL-DC MAG 5000
| Диаметр номинальный, мм |
DN10…DN200 |
| Материал корпуса |
Нержавеющая сталь |
| Материал электродов |
Нержавеющая сталь AISI 316L
Титановый сплав
Монель (никелевый сплав)
Танталовый сплав
Платиново-иридиевый сплав |
| Внутреннее покрытие (футеровка) |
Хлоропреновый каучук (65-500мм)
Фторопласт PTFE (10-500мм)
Полиуретан (10-500мм) |
| Диапазон измерения, м3/ч |
0,14…14 (скорость 0,5 м/с) |
| Диапазон измерения, м3/ч |
2,8…283 (скорость 10 м/с) |
| Температура рабочей среды, °C |
-25…+180 |
| Температура окружающей среды, °C |
-10…+50 |
| Влажность относительная, % |
≤ 75 |
| Давление рабочей среды, бар |
DN10-50 (6.4-42MPa)
DN65-200 (6.4-25MPa)
DN200-500 (2.5-4.0MPa) |
| Погрешность, % |
±0,5 |
| Электропроводность, мкСм/см |
От 5 и более |
| Класс защиты |
IP65 (Моноблок или выносной)
IP67 (Моноблок )
IP68 (Выносной преобразователь) |
| Напряжение, В |
85-240/АС
20…36/DC |
| Автономное питание |
Литиевая батарея |
| Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА |
4…20 (HART) |
| Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
| Длинна кабеля |
В базе — 5м
Максимум — 100м (выносной тип) |
