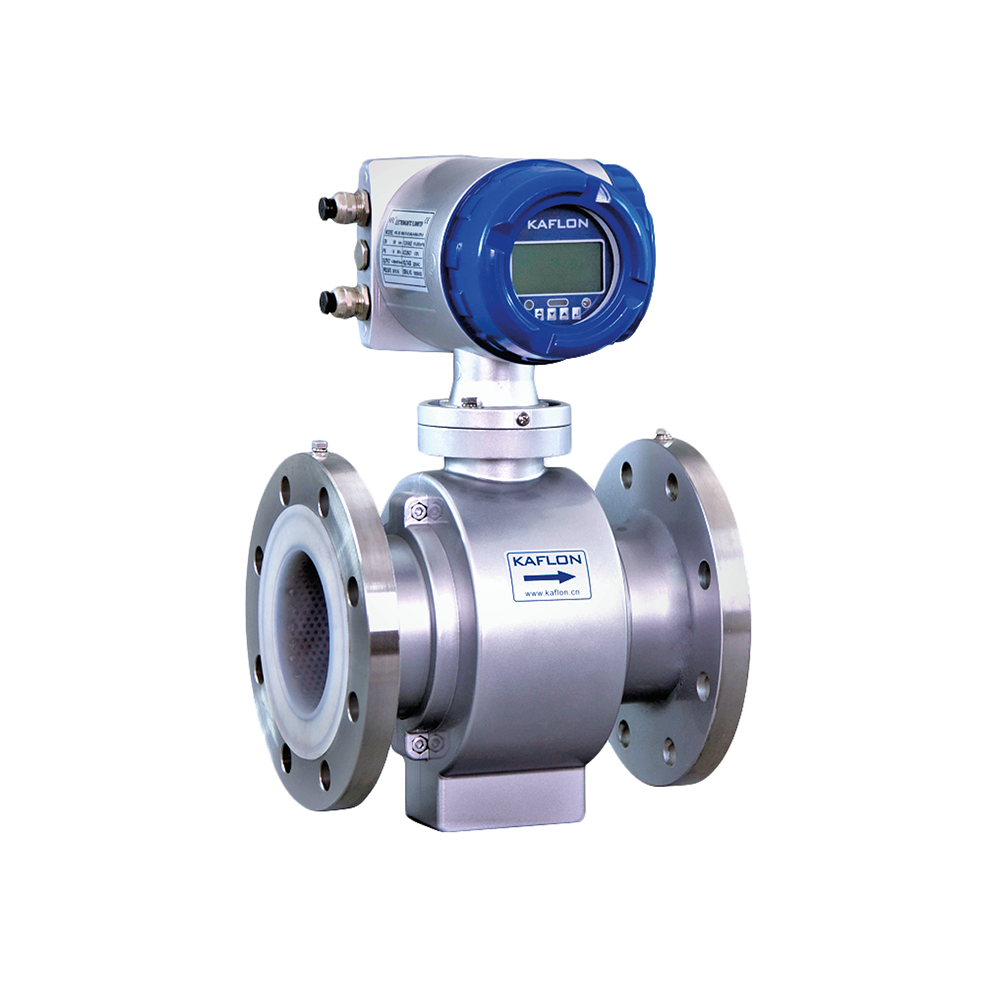

Электромагнитные расходомеры KL-DC MAG 1000 — это высокоточные приборы для непрерывного измерения расхода практически любых типов жидкостей. Они отлично работают на обычной питьевой или технической воде с электрической проводимостью более 5 мкСм/см, а также на теплоносителе.
Электромагнитные расходомеры KL-DC MAG 1000 блестяще справляются с любыми хозяйственно-бытовыми или промышленными стоками, подходят для сильнозагрязненных или загазованных жидкостей и пульп. Их ставят на производствах для измерения расхода пульп и даже цементных растворов.
Применяются для измерений: Чистая вода, Морская вода, Теплоноситель, Хозяйственно-бытовые стоки, Промышленные стоки, Фекальная канализация, Цементные растворы, Лаки / Краски.
Для применения на промышленных предприятиях существует специальное исполнение расходомера с электродами из титана, монеля, хастелоя или тантала. Фторопластовая футеровка внутренней поверхности расходомерного участка позволяет эксплуатировать прибор на любых агрессивных жидкостях.
Используются для агрессивных сред: Кислоты, Щелочи, Растворители, Минеральные удобрения.
Стандарт фланцевого соединения может быть выбран из DIN, ANSI, JIS и других соответствующих стандартов. Для всех моделей предлагается расширенный набор аналоговых и цифровых портов: 4…20 мА, импульсный, аварийный сигнал, коммуникация по RS-485 и Modbus (HART). Доступны комплектации, как с работой от сети, так и с автономным питание от литиевой батареи.
Технические характеристики расходомера KL-DC MAG 1000
| Диаметр номинальный, мм |
DN10…DN2200 |
| Материал корпуса |
Алюминий (DN10…DN100)
Сталь (DN125…DN2200)
Нержавеющая сталь (DN125…DN2200) |
| Материал электродов |
Нержавеющая сталь AISI 316L
Титановый сплав
Монель (никелевый сплав)
Карбид вольфрама
Керамика (по спецзаказу) |
| Внутреннее покрытие (футеровка) |
Хлоропреновый каучук (DN10…DN2200)
Фторопласт PTFE (DN10…DN500)
Полиуретан (DN10…DN500)
Керамика (по спецзаказу) |
| Минимальный расход, м3/ч |
0,06 |
| Присоединение |
Фланцы
Сталь
Нержавеющая сталь |
| Температура рабочей среды, °C |
-25…+180 |
| Температура окружающей среды, °C |
-10…+50 |
| Влажность относительная, % |
≤ 75 |
| Давление рабочей среды, бар |
1,6-4,0 МПа |
| Погрешность, % |
±0,5 |
| Электропроводность, мкСм/см |
От 5 и более |
| Класс защиты |
IP65 (Моноблок или выносной)
IP67 (Моноблок )
IP68 (Выносной преобразователь) |
| Питание |
Переменное 85-240В
Постоянное 20…36В
Автономное Литиевая батарея |
| Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА |
4…20 (HART) |
| Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
| Архив (опция) |
Ежечасно
Ежедневно
Ежемесячно |
| Облачный сервис (опция) |
Бесплатное ПО
Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) |
В базе — 5м
Максимум — 100м |
Метрологические характеристики
| Диаметр номинальный, DN |
Диапазон расхода (м3/ч) |
| мм |
0,2 м/с |
0,5 м/с |
10 м/с |
12 м/с |
15 м/с |
| 10 |
0,06 |
0,14 |
2,8 |
3,4 |
4,2 |
| 15 |
0,13 |
0,32 |
6,4 |
7,6 |
9,5 |
| 20 |
0,23 |
0,57 |
11 |
14 |
17 |
| 25 |
0,35 |
0,88 |
18 |
21 |
27 |
| 32 |
0,58 |
1,5 |
29 |
35 |
43 |
| 40 |
0,9 |
2,3 |
45 |
54 |
68 |
| 50 |
1,4 |
3,5 |
71 |
85 |
106 |
| 65 |
2,4 |
6 |
119 |
143 |
179 |
| 80 |
3,6 |
9,1 |
181 |
217 |
271 |
| 100 |
5,7 |
14 |
283 |
339 |
424 |
| 125 |
8,8 |
22 |
442 |
530 |
663 |
| 150 |
13 |
32 |
636 |
763 |
954 |
| 200 |
23 |
57 |
1130 |
1360 |
1700 |
| 250 |
35 |
88 |
1770 |
2120 |
2650 |
| 300 |
51 |
127 |
2550 |
3060 |
3820 |
| 350 |
69 |
173 |
3470 |
4160 |
5200 |
| 400 |
90 |
226 |
4530 |
5430 |
6790 |
| 450 |
115 |
286 |
5730 |
6870 |
8590 |
| 500 |
141 |
353 |
7070 |
8480 |
10600 |
| 600 |
204 |
509 |
10180 |
12220 |
15270 |
| 700 |
277 |
693 |
13860 |
16630 |
20780 |
| 800 |
362 |
905 |
18100 |
21720 |
27140 |
| 900 |
458 |
1150 |
22900 |
27480 |
34350 |
| 1000 |
565 |
1420 |
28280 |
33930 |
42410 |
| 1200 |
814 |
2035 |
40714 |
48857 |
61072 |
