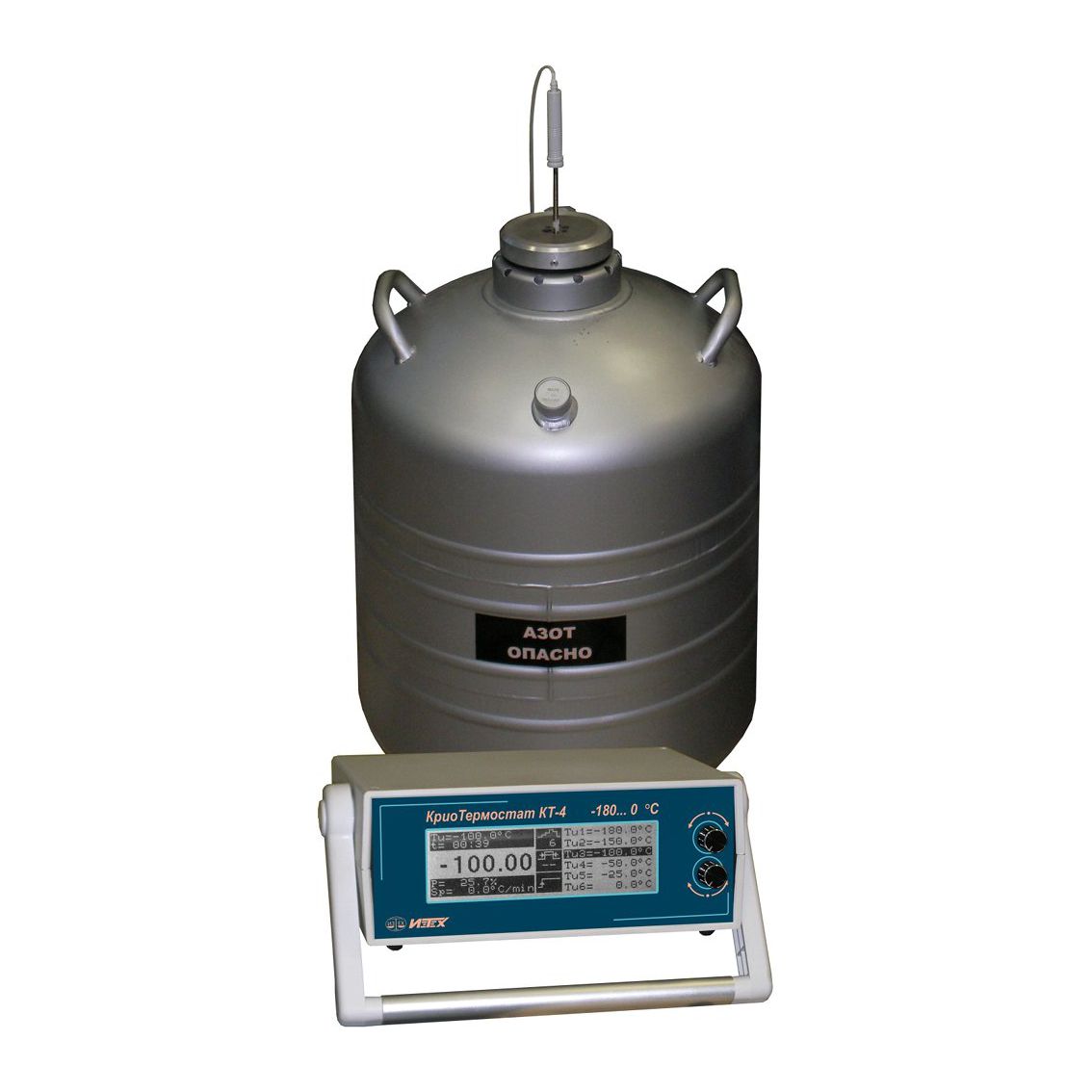

Криостат КТ-4 предназначен для воспроизведения температуры в диапазоне -180…0°С.
В криостате КТ-4 реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним или внешним эталонным термопреобразователем.
Основными узлами криостата являются: металлический блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный термопреобразователь, прецизионный измеритель/регулятор температуры и сосуд Дьюара с жидким азотом.
Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми и эталонным термопреобразователями. Эталонный термопреобразователь, расположенный в металлическом блоке, предназначен для определения температуры этого блока. По эталонному термопреобразователю осуществляется регулирование температуры прецизионным измерителем/регулятором. Сосуд Дьюара с жидким азотом предназначен для охлаждения металлического блока.
В криостате КТ-4 режим работы и уставки задаются при помощи двух ручек управления. Криостат имеет шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне от 1 минуты до 90 минут.
Дисплей в КТ-4 – жидкокристаллический. На дисплее отображаются: текущая температура; текущая уставка; время с момента выхода на уставку; мощность, выделяемая в нагревателе; скорость нагрева (охлаждения); количество фиксированных уставок; время нахождения на уставке до автоматического перехода к следующей; режим работы, а также шесть фиксированных уставок.
Технические характеристики криостата КТ-4
| Модель |
КТ-4 |
| Диапазон воспроизводимых температур, °С |
-180… 0 |
| Нестабильность поддержания температуры за 30 минут, °С |
±0.01 |
| Рабочая зона от дна отверстий, мм |
0… 60 |
| Неоднородность температурного поля по высоте рабочей зоны, °С |
±0.04 |
| Разность воспроизводимых температур в отверстиях одного диаметра,°С |
±0.02 |
| Дискретность задания температуры регулирования, °С |
0.1 |
| Разрешающая способность, °С |
0.01 |
| Время нагрева с -100°С до 0°С, мин |
60 |
| Время охлаждения с 0°С до -100°С , мин |
60 |
| Диаметры отверстий в блоке, мм |
4.5, 5.5, 2×6.5, 8.5, 10.5 |
| Глубина отверстий в блоке, мм |
420 |
| Условия эксплуатации |
| напряжение питающей сети, В |
220±22 |
| нестабильность питающей сети, В |
±4.4 |
| частота питающей сети, Гц |
50±1 |
| температура окружающей среды, °С |
+10…+35 |
| относительная влажность, % |
10… 80 |
| атмосферное давление, кПа |
84… 106.7 |
| Потребляемая от сети мощность, Вт |
150 |
| Размеры вставки, мм |
170 x 140 x 630 |
| Размеры регулятора, мм |
100 x 260 x 190 |
| Масса вставки, кг |
5 |
| Масса регулятора, кг |
2 |
| Связь с компьютером |
RS-232C |
Комплект поставки криостата КТ-4:
— вставка в сосуд Дьюара — 1 шт;
— регулятор температуры — 1 шт;
— сосуд Дьюара — 1шт;
— шнур для подключения вставки в сосуд Дьюара к регулятору температуры — 1 шт;
— компакт-диск с программным обеспечением — 1 шт;
— руководство по эксплуатации — 1 экз;
— кабель связи прибора с ПК через интерфейс RS-232С — 1 шт;
— сетевой шнур — 1 шт.
