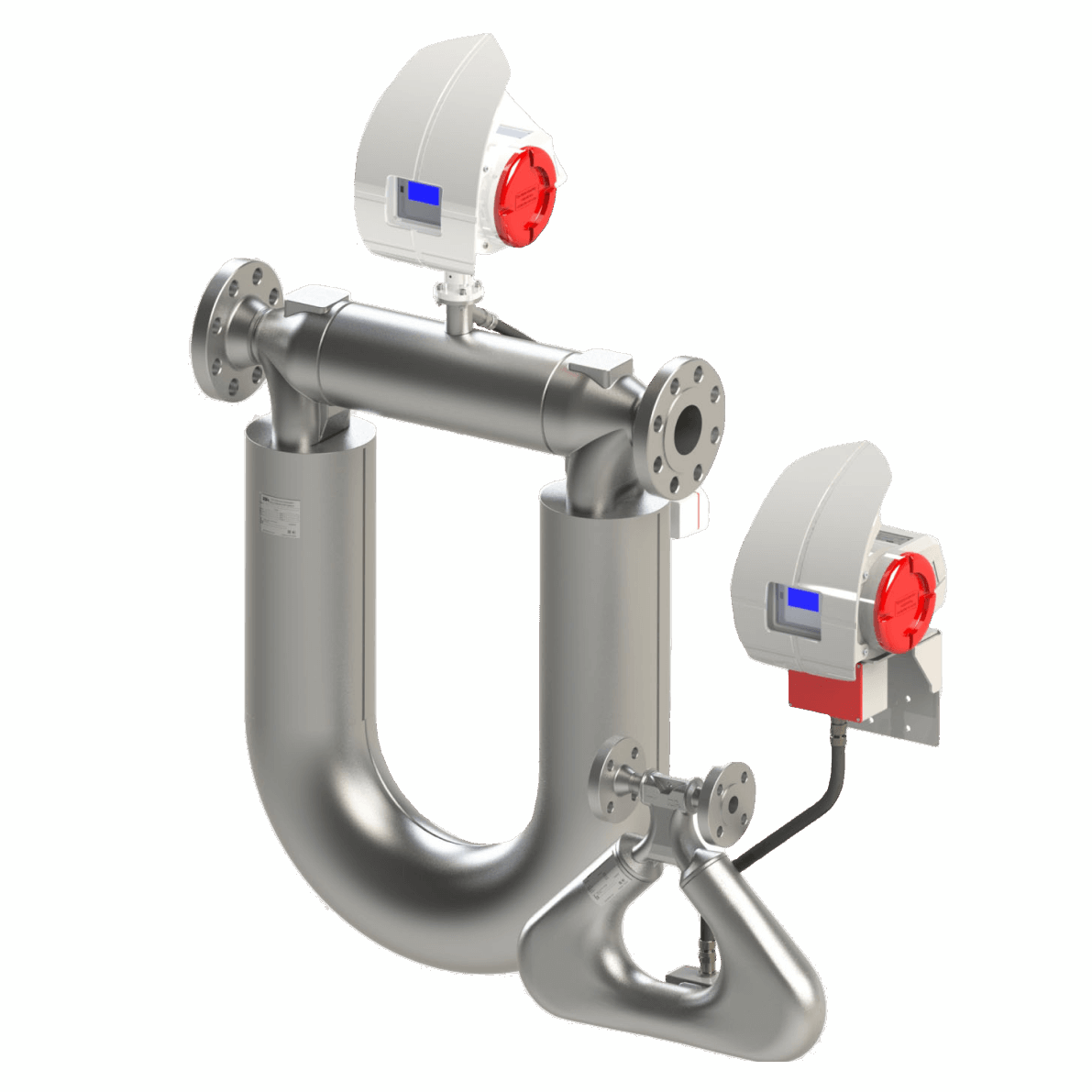

КТМ РуМАСС — это высокоточный многопараметрический кориолисовый расходомер с интеллектуальными функциями самодиагностики.
Расходомер КТМ РуМАСС предназначен для измерения массового расхода, плотности, температуры жидкостей и газов.
Области применения
— Прямое одновременное измерение массового расхода, плотности, температуры жидкостей, газов, в том числе криогенных и агрессивных
— Измерения в пищевой и химической промышленности с соблюдением санитарно-эпидемиологических норм
— Управление технологическими процессами на предприятии, в том числе работа с жидкостями с высоким содержанием твердых частиц
— Управление системами смешивания и дозирования
— Измерение расхода СПГ на заправочных станциях, в том числе учет паров СПГ
Типы измеряемых жидкостей
— нефть и нефтепродукты
— газовый конденсат
— криогенные среды (включая СПГ)
— кислоты
— растворители
— другие продукты, включённые в перечень измерений государственного надзора и регулирования, относящийся к сфере обеспечения единства измерений
Преимущества расходомера КТМ РуМАСС
— Запатентованная конструкция разделительных коллекторов. Оптимизация формы проточной части численными методами обеспечивает уменьшенные на 15 % гидравлические потери по сравнению с имеющимися аналогами
— Погрешность измерения массового расхода ±0,1%; ±0,15%; ±0,2%; ±0,25%; ±0,5%
— При монтаже не требуются прямые участки на входе и выходе
— Возможность изготовления с монтажным размером импортных аналогов
— Диагностика целостности измерительных трубок и наличия отложений на измерительных трубках
— Полностью роботизированная аргонно-дуговая сварка
— Встроенная функция коррекции по давлению и температуре рабочей среды
— Смачиваемые части изготовлены из коррозионностойкой нержавеющей стали 03X17Н14М3 (AISI316L)
— Санитарно-гигиеническое исполнение
— Лабораторное подтверждение устойчивости к вибрациям промышленных частот
— Подтвержденный гарантированный срок эксплуатации — 20 лет
Технические характеристики расходомера КТМ РуМАСС
| Характеристика |
Значение |
| Условный диаметр прохода |
DN15, DN25, DN50, DN80, DN100, DN200, DN250 |
| Диапазон измерения расхода |
4 — 2550000 кг/ч |
| Температура рабочей среды |
-196…+400°С |
| Избыточное давление рабочей среды |
0…400 бар |
| Материал измерительных труб |
316L, никелевый сплав С22 |
| Температура окружающей среды |
-70…+60 °С |
| Рабочая среда |
жидкость/сжиженный газ/газ |
| Плотность рабочей среды |
до 3000 кг/м3 |
Взрывозащита:
Ex-маркировка блока обработки информации
Ex-маркировка сенсора |
1Ex db [ia Ga] IIC T6 Gb
0Ex ia IIC T3..T6 Ga |
| Пылевлагозащита |
IP66/IP67 |
| Технологическое соединение |
ASME, DIN, EN, JIS, ГОСТ |
| Диапазон выходных сигналов |
— 3 импульсных/цифровых выхода
— Оптический (инфракрасный), с поддержкой Modbus RTU
— 2 аналоговых входа для датчиков температуры и давления, токовая петля с поддержкой HART
— Аналоговый конфигурируемый выход, токовая петля с поддержкой HART
— 2 цифровых RS-485 с поддержкой Modbus RTU и Modbus ASCII
— Конфигурируемый цифровой (дискретный)
— Цифровой выход Ethernet
— Foundation FieldBus |
| Точность при измерении: |
|
| — массового расхода и массы жидкости |
±0,1%; ±0,15%; ±0,2%; ±0,25%; ±0,5% |
| — объемного расхода и объема жидкости |
±0,11%; ±0,2%;, ±0,25%; ±0,5% |
| — массового расхода сжиженного природного газа и других криогенных сред |
±0,5% |
| — массового расхода природного газа и других газовых сред |
±0,5%; ±0,35% |
| Погрешность измерения температуры |
±1 °С |
| Погрешность измерения плотности |
±5 кг/м3; ±1 кг/м3; ±0,5 кг/м3; ±0,2 кг/м3 |
| Срок службы |
20 лет |
