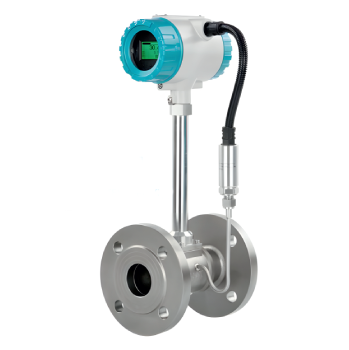

Вихревые расходомеры LUGB применяются для измерения расхода жидкостей, газа и пара, в том числе, при высоких температурах и давлениях процесса.
Расходомер LUGB не имеет подвижных механических частей и имеет устойчивую к засорению надежную конструкцию.
Вихревой расходомер работает на основе принципа «вихревой дорожки Кармана», которая образуется в трубе за телом обтекания. Количество вихрей пропорционально объемному расходу в трубе.
Вихревые расходомеры LUGB широко используются для измерения расхода газов, водяного пара и жидкостей.
Они идеально подходят для измерения расхода насыщенного и пере гретого пара на крупных промышленных объектах с целью повышения эффективности производства пара.
Особенности расходомера LUGB:
— Встроенная компенсация влияния давления и температуры
— Выбираемый выход 4–20 мА, импульсный с HART или импульс ный с RS485
— Широкий диапазон температур до +350 °C
— Встроенный датчик с четырьмя пьезоэлектрическими кристаллами
— Отсутствие подвижных частей и изнашивающихся деталей, устойчив к истиранию, полностью сварной корпус из нержавеющей стали SS304 (нержавеющая сталь 316 по выбору)
Технические характеристики расходомера LUGB
| Измеряемая среда |
Жидкость, газ, пар |
| Температура среды |
от -40 °C до +250 °C; от +40 °C до +350 °C (высокотемпературное исполнение) |
| Номинальное давление |
до 25,0 МПа |
| Погрешность |
±1,0% (фланцевое/бесфланцевое исполнение)
±1,5% (погружное исполнение) |
| Диапазон расхода |
Жидкость: 0,4–7,0 м/с;
Газ: 4,0–60,0 м/с;
Пар: 5,0–70,0 м/с |
| Размер трубы |
DN15–DN300 (фланцевое/бесфланцевое)
DN80–DN2000 (погружное)
DN15–DN100 (резьбовое/гигиеническое) |
| Материал |
Нерж. сталь SS304 (стандарт), SS316 (дополнительно) |
| Число Рейнольдса |
Нормальное 2×104–7×106 |
| Коэффициент сопротивления |
Cd ≈ 2,6 |
| Допустимое виброускорение |
≤ 0,2 g |
| Тип взрывозащиты |
0Ex ia IIC T5 Ga X |
| Температура окружающей среды |
от -40 °C до +65 °C |
| Электропитание |
12–30 В пост. тока или от литиевого аккумулятора 3,6 В |
| Выходной сигнал |
4–20 мА, импульсный |
| Обмен данными |
RS485 Modbus или HART |
