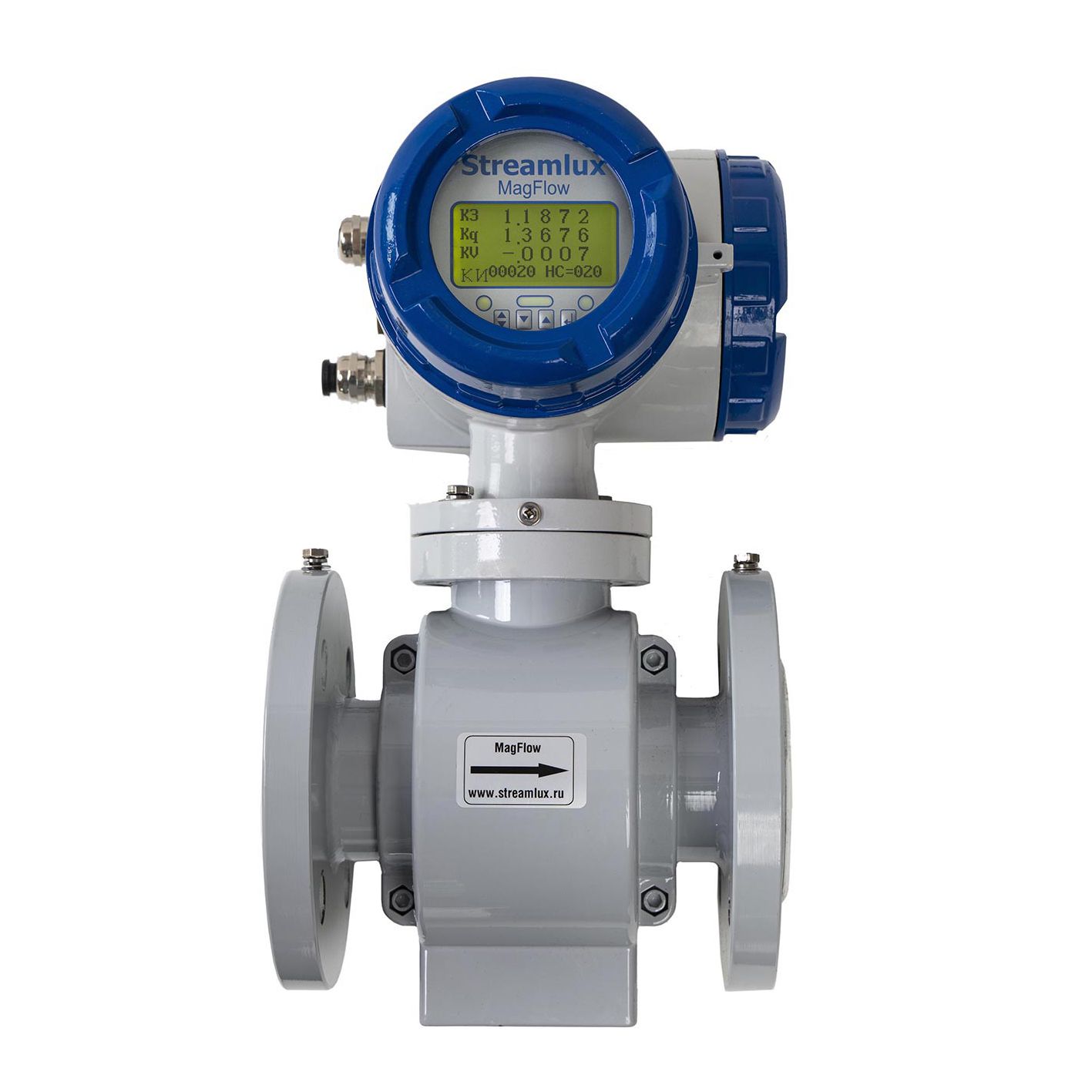

Электромагнитные расходомеры Streamlux MagFlow 1100 — это высокоточные приборы, предназначенные для непрерывного измерения расхода самых разнообразных жидкостей.
Расходомеры MagFlow 1100 отлично работают на питьевой и технической воде с электропроводностью свыше 5 мкСм/см, а также на теплоносителе.
Расходомеры MagFlow 1100 безупречно справляются с измерением хозяйственно-бытовых и промышленных стоков, идеально подходят для работы с сильно загрязненными или загазованными жидкостями и пульпами. Их используют на производствах для учета расхода пульп и даже цементных растворов.
Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, монеля, хастеллоя или тантала, а также платины и карбида вольфрама
Фторопластовая или керамическая футеровка внутренней поверхности измерительного участка, позволяет использовать прибор с любыми агрессивными жидкостями: Кислоты, Щелочи, Растворители, Жидкие минеральные удобрения.
Стандарты фланцевого соединения могут быть выбраны из DIN, ANSI, JIS и других соответствующих норм. Для всех моделей предусмотрен расширенный набор аналоговых и цифровых портов: 4…20 мА, импульсный, аварийный сигнал, связь по RS-485 и Modbus (HART). Доступны комплектации как с питанием от сети, так и с автономным питанием от литиевой батареи.
Технические характеристики расходомера MagFlow 1100
| Диаметр номинальный, мм. |
DN10…DN1600 |
| Материал корпуса |
Нержавеющая сталь, Сталь |
| Материал электродов |
Нержавеющая сталь 316L
Титановый сплав
Монель (никелевый сплав)
Хастеллой
Карбид вольфрама
Керамика (по спецзаказу) |
| Внутреннее покрытие (футеровка) |
Хлоропреновый каучук (DN10…DN2200)
Фторопласт PTFE (DN10…DN500)
Полиуретан (DN10…DN500)
Керамика (по спецзаказу) |
| Присоединение |
Фланец
Сэндвич |
| Минимальный расход, м3/ч |
0,014 |
| Температура рабочей среды, °C |
-25…+80 (покрытие FEP, PTFE)
-25…+60 (покрытие Хлоропрен)
-40…+180 (покрытие FEP с установленными ребрами охлаждения) |
| Температура окружающей среды, °C |
-10…+60 |
| Влажность относительная, % |
не более 85 |
| Давление рабочей среды, МПа |
0,6 — 42 |
| Погрешность, % |
±0,5 (спецзаказ — 0,25%) |
| Электропроводность, мкСм/см |
>5 (>20 для деминерализованной воды) |
| Класс защиты |
IP65 (Моноблок или выносной)
IP68 (Выносной преобразователь) |
| Питание |
Переменное 85-240В
Постоянное 20…36В
Автономное Литиевая батарея |
| Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА |
4…20 (HART) |
| Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
| Архив (опция) |
Ежечасно
Ежедневно
Ежемесячно |
| Облачный сервис (опция) |
Бесплатное ПО
Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) |
В базе — 5м
Максимум — 100м |
Диапазон расхода в зависимости от скорости потока и номинального диаметра
| Диапазон расхода (м3/ч) |
| DN, мм |
Qmin
при V=0,05 м/с |
Qn1
при V=0,2 м/с |
Qn2
при V=0,5 м/с |
Qn3
при V=10 м/с |
| 10 |
0,014 |
0,057 |
0,141 |
2,827 |
| 15 |
0,032 |
0,127 |
0,318 |
6,362 |
| 20 |
0,057 |
0,226 |
0,565 |
11,310 |
| 25 |
0,088 |
0,353 |
0,884 |
17,671 |
| 32 |
0,145 |
0,579 |
1,448 |
28,953 |
| 40 |
0,226 |
0,905 |
2,262 |
45,239 |
| 50 |
0,353 |
1,414 |
3,534 |
70,686 |
| 65 |
0,597 |
2,389 |
5,973 |
119,459 |
| 80 |
0,905 |
3,619 |
9,048 |
180,956 |
| 100 |
1,414 |
5,655 |
14,137 |
282,743 |
| 125 |
2,209 |
8,836 |
22,089 |
441,786 |
| 150 |
3,181 |
12,723 |
31,809 |
636,173 |
| 200 |
5,655 |
22,619 |
56,549 |
1130,973 |
| 250 |
8,836 |
35,343 |
88,357 |
1767,146 |
| 300 |
12,723 |
50,894 |
127,235 |
2544,690 |
| 350 |
17,318 |
69,272 |
173,180 |
3463,606 |
| 400 |
22,619 |
90,478 |
226,195 |
4523,893 |
| 450 |
28,628 |
114,511 |
286,278 |
5725,553 |
| 500 |
35,343 |
141,372 |
353,429 |
7068,583 |
| 600 |
50,894 |
203,575 |
508,938 |
10178,760 |
| 700 |
69,272 |
277,088 |
692,721 |
13854,424 |
| 800 |
90,478 |
361,911 |
904,779 |
18095,574 |
| 900 |
114,511 |
458,044 |
1145,111 |
22902,210 |
| 1000 |
141,372 |
565,487 |
1413,717 |
28274,334 |
| 1200 |
203,575 |
814,301 |
2035,752 |
40715,041 |
| 1400 |
277,088 |
1108,354 |
2770,885 |
55417,694 |
| 1600 |
361,911 |
1447,646 |
3619,115 |
72382,295 |
