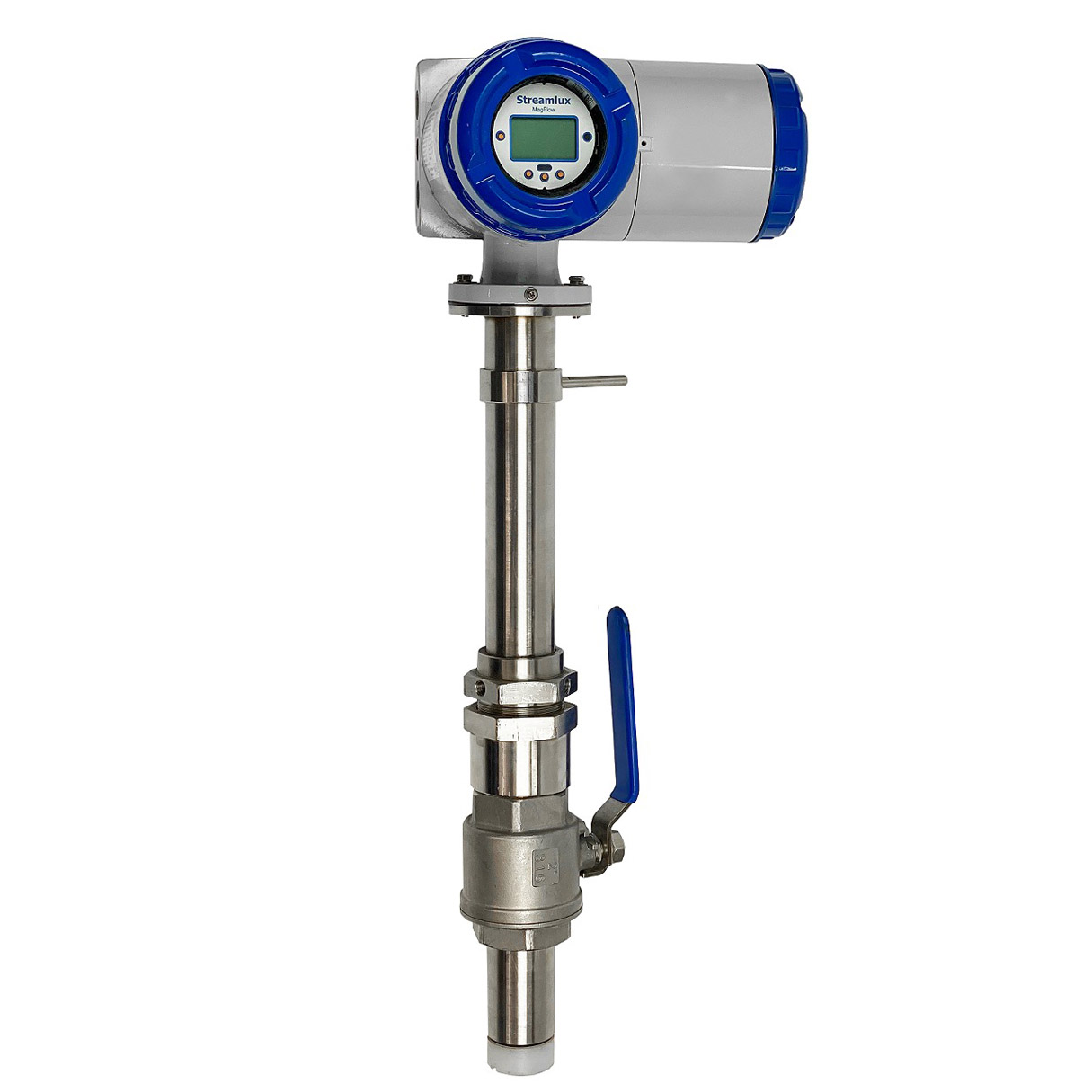

MagFlow 1600 Погружной электромагнитный расходомер автономный

Автономный погружной (вставной) электромагнитный расходомер MagFlow 1600 — это отличное решение для учета расхода воды в напорных трубопроводов больших диаметров при отсутствии в месте установки источника питания или возможных перебоях с ним.

Измеряемые жидкости: Чистая вода, Речная вода, Подготовленная вода, Морская вода,
Пластовые воды

В отличие от расходомеров полного сечения, MagFlow 1600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. Погружной расходомер является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.

Вставной расходомер MagFlow 1600 выпускается в моноблочном и раздельном исполнениях. Встроенная во вторичный преобразователь (вычислитель) батарея обеспечивает бесперебойную работу прибора в течение 5 лет.

Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, монеля, хастеллоя или тантала, а также платины и карбида вольфрама.

Расходомеры Streamlux MagFlow 1600 монтируют под давлением и без остановки потока.

Для монтажа на стальной трубе сначала приваривается бобышка с резьбой (входит в комплект поставки). На резьбу накручивается шаровой кран.

Далее специальной фрезой со сменной коронкой, которая прикручивается изнутри к шаровому крану и приводится во вращение при помощи дрели, просверливается отверстие в трубопроводе. После этого фреза поднимается в исходное положение и за ней перекрывается шаровой кран.

Затем фреза отсоединяется, и к шаровому крану прикручивается шток расходомера MagFlow 3600. Открывается шаровой кран, и через него шток расходомера погружается в трубопровод на глубину согласно руководству по эксплуатации. После этого проверяется корректность ориентации прибора (метка на корпусе параллельно потоку) и фиксируется в правильном положении контр-гайкой.

Монтаж на неметаллических трубах

Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки дополнительно используется т.н. седельный отвод («седёлка») для фиксации резьбового соединения на поверхности трубопровода. Для установки шарового крана на отвод также потребуется редукционный ниппель.

Технические характеристики расходомера MagFlow 1600

Диапазон расхода в зависимости от скорости потока и диаметра условного прохода
