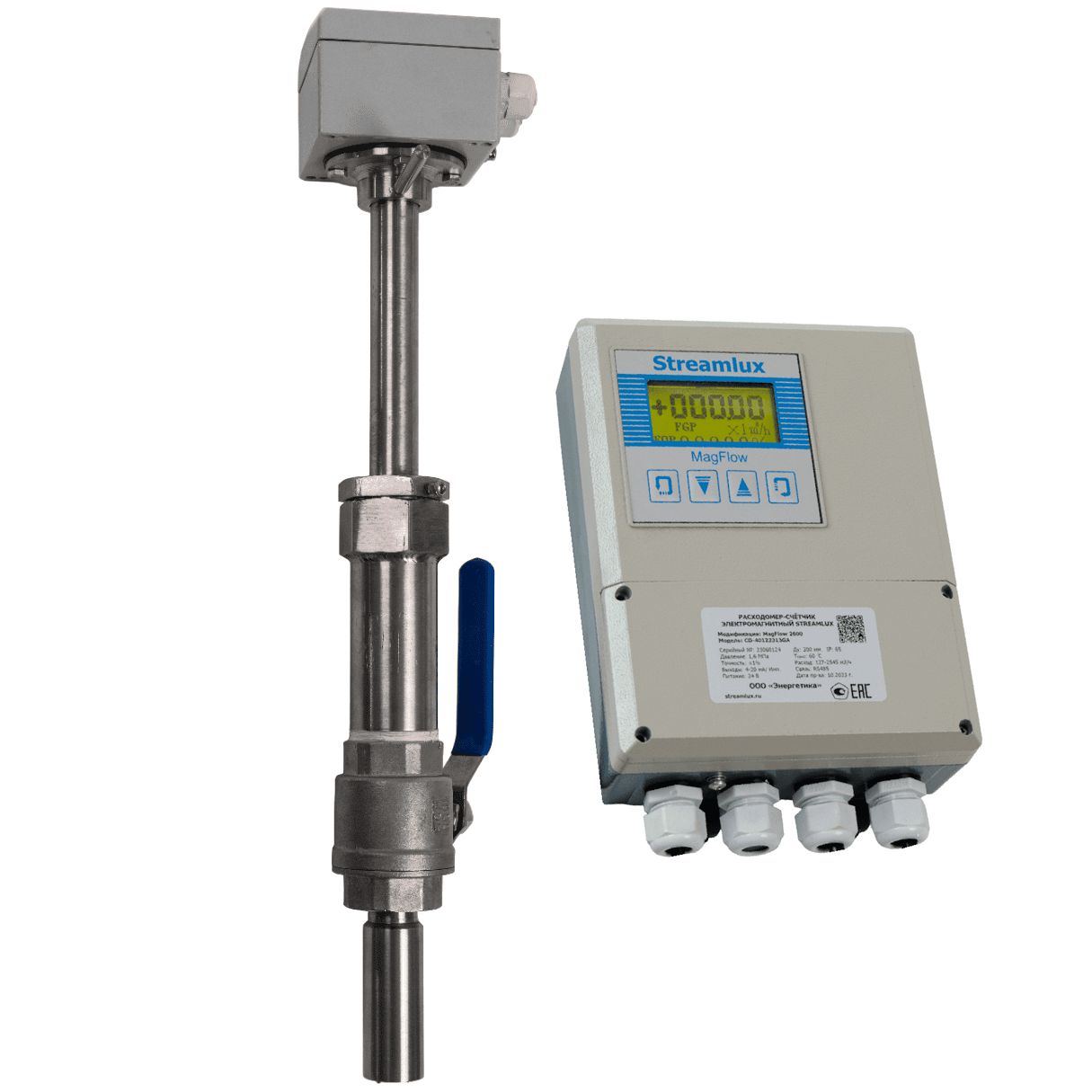

MagFlow 2600 Погружной (вставной) электромагнитный расходомер

Электромагнитный расходомер вставного типа Streamlux MagFlow 2600 — это отличное решение для учета расхода воды в напорных трубопроводов больших диаметров.

Расходомер MagFlow 2600 является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.

В отличие от расходомеров полного сечения, погружной расходомер MagFlow 2600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. При необходимости он может так же легко сниматься для периодической поверки, очистки или переноса на другие точки контроля расхода.

Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, хастеллоя, а также карбида вольфрама.

Вставной расходомер MagFlow 2600 оснащен токовым, импульсным и цифровым выходами. Он поддерживает обмен данными по протоколам MODBUS и HART. Это позволяет легко подключать его в любые системы диспетчеризации.

Расходомеры MagFlow 2600 монтируют под давлением и без остановки потока.

Для монтажа на стальной трубе вначале нужно приварить бобышку с резьбой 2″ (входит в комплект поставки прибора). После этого на резьбу наворачивается шаровой кран (также входит в комплект), используя фум-ленту или лён.

Далее берется специальная фреза со сменной коронкой, которая прикручивается изнутри к шаровому крану и погружается внутрь вплоть до касания со стенкой трубопровода. Приведя фрезу во вращение с помощью дрели или мощного шуруповерта необходимо просверлить в трубопроводе отверстие. После этого нужно поднять фрезу в исходное положение и перекрыть за ней шаровой кран.

Теперь можно отсоединить фрезу и привернуть к шаровому крану шток расходомера MagFlow 2600. Открыв шаровой кран, необходимо погрузить расходомер через шаровой кран в трубопровод на глубину согласно руководству по эксплуатации. После этого важно убедиться в корректной ориентации прибора (метка на корпусе параллельно потоку) и зафиксировать в этом положении контр-гайкой.

Монтаж на неметаллических трубах

Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки дополнительно потребуется т.н. седельный отвод («седёлка») для фиксации резьбового соединения на поверхности трубопровода. Также будет необходим редукционный ниппель (для установки шарового крана на отвод).

Технические характеристики расходомера MagFlow 2600

Диапазон расхода в зависимости от скорости потока и номинального диаметра
