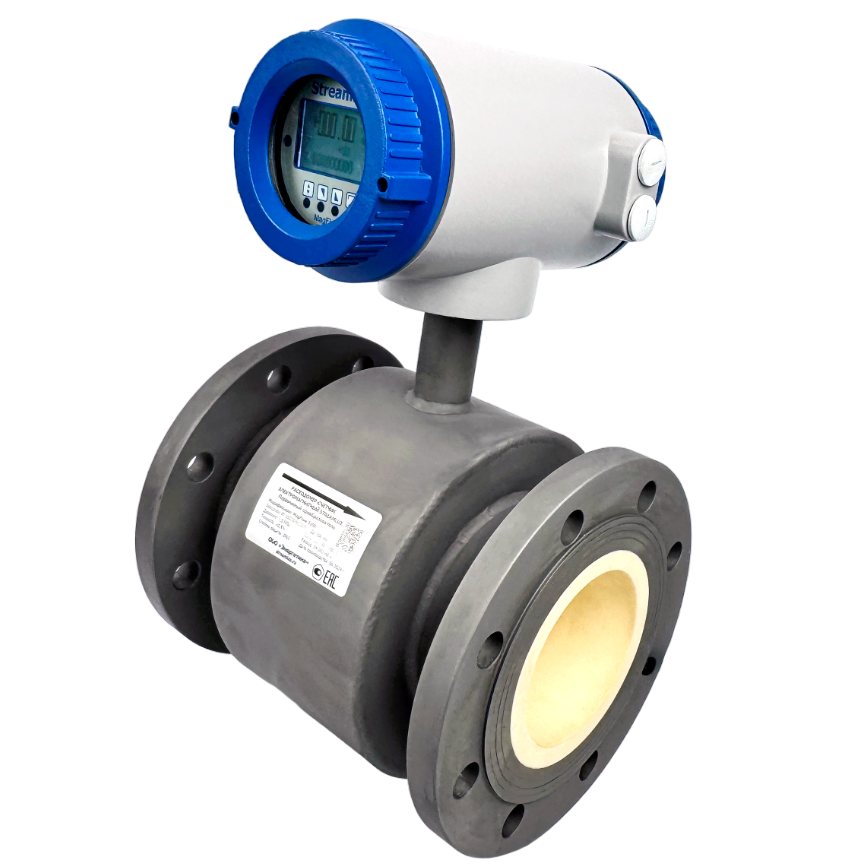

Электромагнитный расходомер с керамической футеровкой Streamlux MagFlow 3100 применяется для измерения расхода высокоабразивных или агрессивных жидкостей, а также для точного объемного дозирования добавок.
Благодаря покрытию из высокотехнологичного керамического материала счетчики устойчивы к истиранию, воздействию химических веществ, нечувствительны к изменению температуры и не подвержены коррозии.
Наиболее широкое применение нашли на предприятиях горнодобывающей промышленности (обогатительных комбинатах).
Работают с исключительной долговременной стабильностью и точностью (погрешность до 0,25%), даже при измерениях в условиях сильного шума, создаваемого пульпой.
Кроме классического фланцевого исполнения имеет модификацию с соединениями типа «сэндвич”, которое позволяет монтировать расходомер в стесненных условиях помещений узлов учета.
В базовой конфигурации расходомер поставляется с токовым и импульсным выходами, аварийным сигналом, опционально дополняется цифровым выходом RS-485 и Modbus, что позволяет подключать его в любую систему диспетчеризации.
Технические характеристики расходомера MagFlow 3100
| иаметр номинальный |
DN15…DN600 мм |
| Материал корпуса |
Сталь
Нержавеющая сталь |
| Материал электродов |
Керамика |
| Внутреннее покрытие (футеровка) |
Керамика |
| Минимальный расход |
0,03 м3/ч |
| Присоединение |
Фланцы
Сэндвич |
| Температура рабочей среды |
-65…+120°C |
| Температура окружающей среды |
-25…+55°C |
| Влажность относительная |
≤ 90°C |
| Давление рабочей среды |
до 4 МПа |
| Погрешность |
±0,25% |
| Электропроводность |
От 5 мкСм/см и более |
| Класс защиты |
IP65 (Моноблок или выносной)
IP67 (Моноблок )
IP68 (Выносной преобразователь) |
| Питание |
Переменное 85-265В
Постоянное 18…36В |
| Импульсный сигнал выход
|
0,001…100 л/имп
1…1000 м3/ч |
| Токовый сигнал выход |
4…20 мА (HART) |
| Цифровой выход |
RS-485 (MODBUS) |
| Архив (опция) |
Ежечасно
Ежедневно
Ежемесячно |
| Облачный сервис (опция) |
Бесплатное ПО
Доступ к показателям расхода из любой точки мира |
| Длинна кабеля (выносной преобразователь) |
В базе — 10м
Максимум — 200м |
Диапазон расхода в зависимости от скорости потока и диаметра условного прохода
| Диапазон расхода (м3/ч) |
| DN, мм |
Qmin
при V=0,05 м/с |
Qn1
при V=0,2 м/с |
Qn2
при V=0,5 м/с |
Qn3
при V=10 м/с |
| 15 |
0,032 |
0,127 |
0,318 |
6,4 |
| 20 |
0,057 |
0,226 |
0,565 |
11,3 |
| 25 |
0,088 |
0,353 |
0,884 |
17,7 |
| 32 |
0,145 |
0,579 |
1,448 |
29,0 |
| 40 |
0,226 |
0,905 |
2,262 |
45,2 |
| 50 |
0,353 |
1,414 |
3,534 |
70,7 |
| 65 |
0,597 |
2,389 |
5,973 |
119,5 |
| 80 |
0,905 |
3,619 |
9,048 |
181,0 |
| 100 |
1,414 |
5,655 |
14,137 |
282,7 |
| 125 |
2,209 |
8,836 |
22,089 |
441,8 |
| 150 |
3,181 |
12,723 |
31,809 |
636,2 |
| 200 |
5,655 |
22,619 |
56,549 |
1130,0 |
| 250 |
8,836 |
35,343 |
88,357 |
1767,1 |
| 300 |
12,723 |
50,894 |
127,235 |
2544,7 |
| 350 |
17,318 |
69,272 |
173,180 |
3463,6 |
| 400 |
22,619 |
90,478 |
226,195 |
4523,9 |
| 450 |
28,628 |
114,511 |
286,278 |
5725,6 |
| 500 |
35,343 |
141,372 |
353,429 |
7068,6 |
| 600 |
50,894 |
203,575 |
508,938 |
10178,8 |
