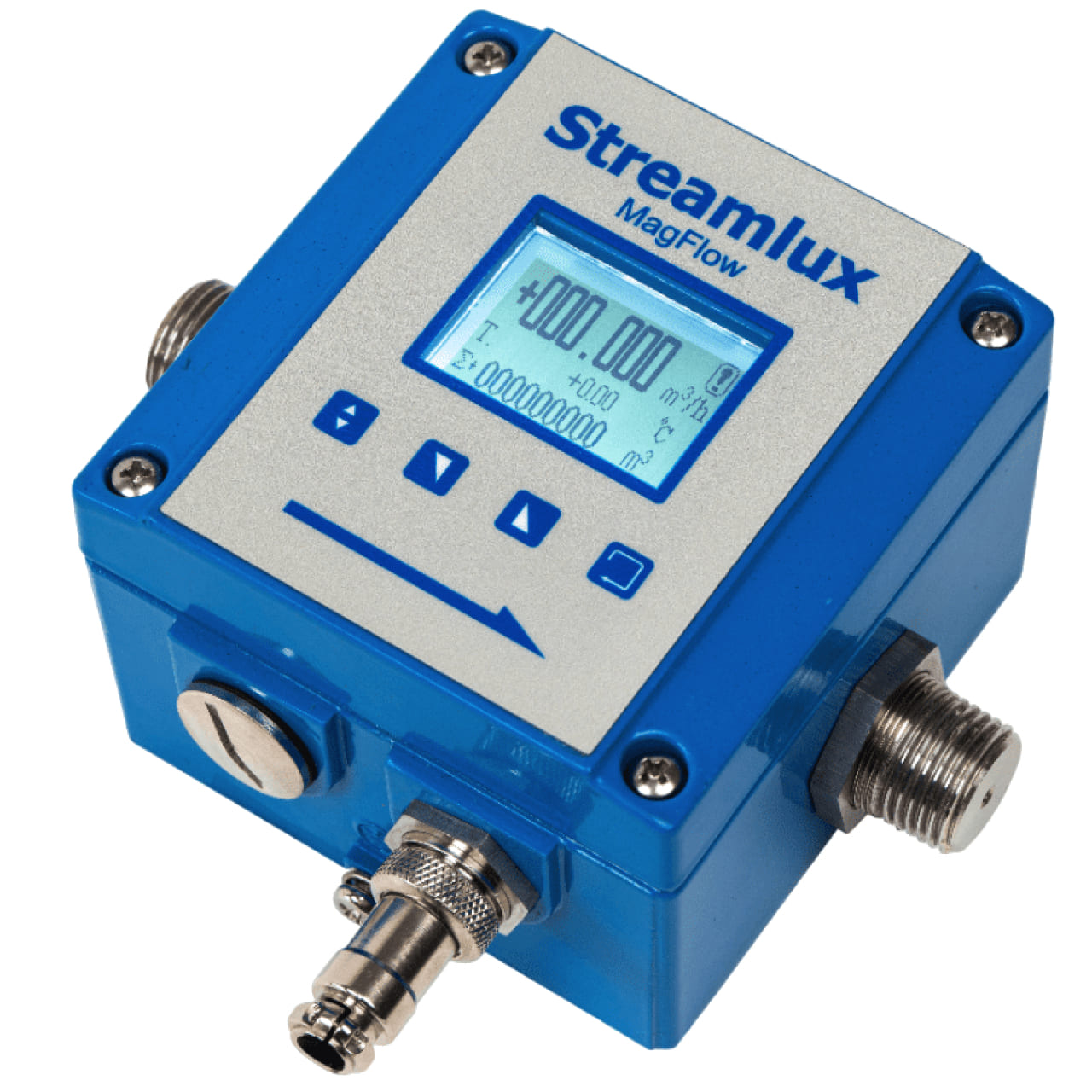

Электромагнитный расходомер Streamlux MagFlow 3400 — компактный недорогой прибор, предназначенный для измерения объемного расхода токопроводящих жидкостей и суспензий в трубопроводах с микро-диаметрами.
Специально разработан для контроля расхода жидкости в промышленных процессах, таких как производство продуктов питания и напитков, контроль розлива в химической и фармацевтической промышленности.
Успешно применяется на линиях охлаждения сварочного оборудования, гибочных машин, в сложных условиях измерений с пульсирующими дозирующими насосами.
Является идеальным прибором для измерения: кислот, щелочных жидкостей; красок, вязких жидкостей и суспензий и др.
Дозирование, мониторинг и измерения:
— продуктов питания и напитков (пиво, сидр, соки, вода, молоко и др.);
— лекарственных сред;
— химикатов.
В сельском хозяйстве используется в автоматизированных системах кормления животных (телята, свиньи, цыплята и др.);
Преимущества:
— Измерение малых расходов
— Низкая цена
— Высокая точность
— Возможность установки в ограниченном пространстве
— Простой монтаж
— Минимальное обслуживание
Технические характеристики расходомера MagFlow 3400
| Диаметр номинальный, мм. |
DN3…DN25 |
| Материал корпуса |
Алюминий с эпоксидной смолой |
| Материал электродов |
Нержавеющая сталь 316L
Титановый сплав
Хастеллой C
Хастеллой B |
| Внутреннее покрытие (футеровка) |
ПЭЭК |
| Присоединение |
Фланец |
| Минимальный расход, м3/ч |
0,005 |
| Температура рабочей среды, °C |
-10…+80 |
| Температура окружающей среды, °C |
-10…+60 |
| Влажность относительная, % |
не более 90 |
| Давление рабочей среды, МПа |
1,6 |
| Погрешность, % |
±0,5 |
| Электропроводность, мкСм/см |
>5 (>20 для деминерализованной воды) |
| Класс защиты |
IP55 |
| Питание |
24 В (19…28 постоянный ток) |
| Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА |
4…20 (HART) |
| Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
| Архив (опция) |
Ежечасно
Ежедневно
Ежемесячно |
| Облачный сервис (опция) |
Бесплатное ПО
Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) |
В базе — 5м
Максимум — 100м |
Диапазон расхода в зависимости от скорости потока и номинального диаметра
| Диапазон расхода (м3/ч) |
| DN, мм |
Qmin
при V=0,2 м/с |
Qn1
при V=0,5 м/с |
Qn2
при V=10 м/с |
| 3 |
0,00509 |
0,01272 |
0,25447 |
| 6 |
0,02036 |
0,05089 |
1,01788 |
| 15 |
0,12723 |
0,31809 |
6,36173 |
| 25 |
0,35343 |
0,88358 |
17,6715 |
