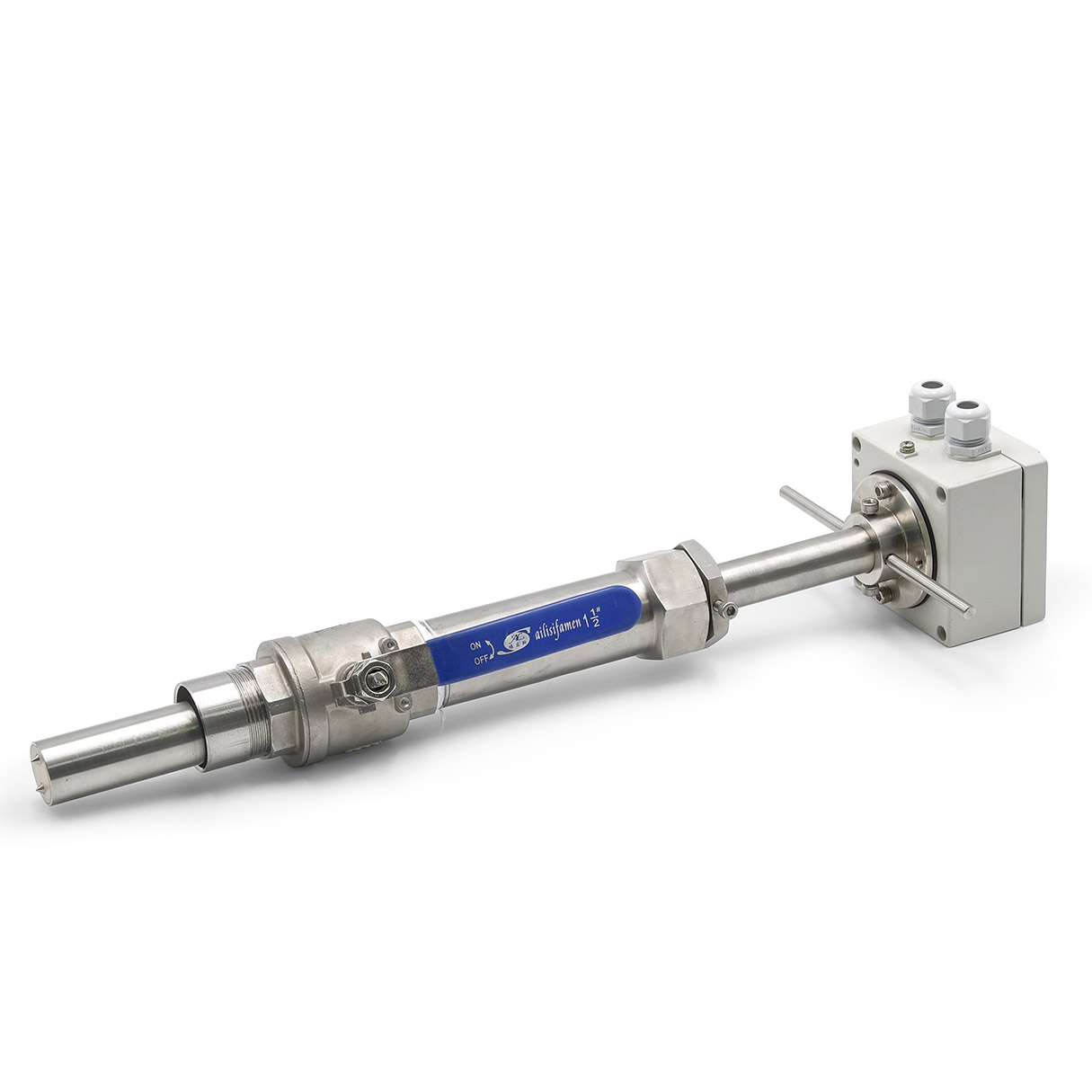

MagFlow 3600 Погружной электромагнитный расходомер для теплосетей

Погружной электромагнитный расходомер Streamlux MagFlow 3600 — это отличное решение для учета расхода тепловых сетей.

Рассчитан на работу в широком диапазоне диаметров от 50 до 1600 мм.

Отличительной особенностью модели является возможность применения при температуре среды до 100°C и стабильная погрешность 2% на всем диапазоне скоростей от 0,5 до 10 м/с.

При использовании на больших диаметрах погружной расходомер является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.

Измеряемые жидкости: Теплоноситель (горячая вода), Теплоноситель (гликоль с водой)

Погружной (вставной) расходомер MagFlow 3600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. Для удобства контроля данных в таких случаях чаще всего применяется раздельное исполнение, когда первичный преобразователь находится непосредственно в колодце, а вторичный с выводом информации о расходе на дисплей, устанавливают в диспетчерском пункте неподалеку.

Вставной расходомер MagFlow 3600 оснащен токовым, импульсным и цифровым выходами. Он поддерживает обмен данными по протоколам MODBUS и HART. Это позволяет легко подключать его в любые системы диспетчеризации.

Расходомеры Streamlux MagFlow 3600 монтируют под давлением и без остановки потока.

Для монтажа на стальной трубе сначала приваривается бобышка с резьбой (входит в комплект поставки). На резьбу накручивается шаровой кран.

Далее специальной фрезой со сменной коронкой, которая прикручивается изнутри к шаровому крану и приводится во вращение при помощи дрели, просверливается отверстие в трубопроводе. После этого фреза поднимается в исходное положение и за ней перекрывается шаровой кран.

Затем фреза отсоединяется, и к шаровому крану прикручивается шток расходомера MagFlow 3600. Открывается шаровой кран, и через него шток расходомера погружается в трубопровод на глубину согласно руководству по эксплуатации. После этого проверяется корректность ориентации прибора (метка на корпусе параллельно потоку) и фиксируется в правильном положении контр-гайкой.

Монтаж на неметаллических трубах

Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки дополнительно используется т.н. седельный отвод («седёлка») для фиксации резьбового соединения на поверхности трубопровода. Для установки шарового крана на отвод также потребуется редукционный ниппель.

Технические характеристики расходомера MagFlow 3600

Диапазон расхода в зависимости от скорости потока и номинального диаметра
