MGG/CD Вставной (погружной) расходомер электромагнитный

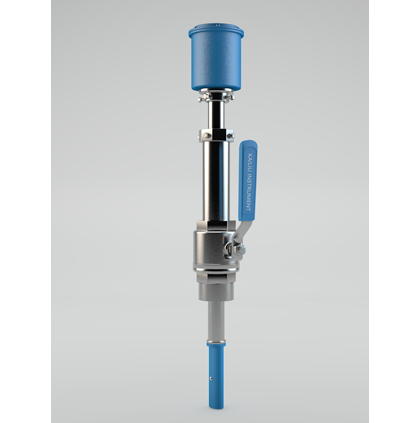

Электромагнитный расходомер вставного типа MGG/CD — это отличное решение для учета расхода воды в напорных трубопроводов больших диаметров. Этот погружной расходомер является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.

В отличие от расходомеров полного сечения, погружной расходомер MGG/CD может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. При необходимости вставной расходомер MGG/CD может так же легко сниматься для периодической поверки, очистки или переноса на другие точки контроля расхода.

Вставной расходомер MGG/CD оснащен токовым, импульсным и цифровым выходами. Он поддерживает обмен данными по протоколам MODBUS и HART. Это позволяет легко подключать его в любые системы диспетчеризации. При отсутствии в месте установки источника питания на 220 или 24 вольта, может быть использована модель со встроенной батарей, которая обеспечивает бесперебойную работу прибора в течение 5 лет.

Для монтажа на стальной трубе вначале нужно приварить бобышку с резьбой 2″ (входит в комплект поставки прибора). После этого на резьбу наворачивается шаровой кран (также входит в комплект), используя фум-ленту или лён.

Далее берется специальная фреза со сменной коронкой, которая прикручивается изнутри к шаровому крану и погружается внутрь вплоть до касания со стенкой трубопровода. Приведя фрезу во вращение с помощью дрели или мощного шуруповерта необходимо просверлить в трубопроводе отверстие. После этого нужно поднять фрезу в исходное положение и перекрыть за ней шаровой кран.

Теперь можно отсоединить фрезу и привернуть к шаровому крану шток вставного расходомера MGG/CD. Открыв шаровой кран, необходимо погрузить расходомер через шаровой кран в трубопровод на глубину согласно руководству по эксплуатации. После этого важно убедиться в корректной ориентации прибора (метка на корпусе параллельно потоку) и зафиксировать в этом положении контр-гайкой.

Технические характеристики расходомера MGG/CD
